Колодка клеммная Omron XW5T-P4.0-1.1-1BL

Name: Колодка клеммная Omron XW5T-P4.0-1.1-1BL
Brand: Omron
SKU: XW5T-P4.0-1.1-1BL

Каталожный номер XW5T-P4.0-1.1-1BL

Розничная цена

1 EUR с НДС

array(34) { ["id"]=> string(6) "426857" ["product_id"]=> string(6) "489128" ["id_1c"]=> NULL ["sku"]=> string(17) "XW5T-P4.0-1.1-1BL" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(60) ["primary_price"]=> string(7) "0.63156" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> string(32) "7fb1e958a5e63ed0dea230e01d10b511" ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "EUR" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(60) ["unconverted_price"]=> float(0.6) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(60) ["original_compare_price"]=> float(0) ["features"]=> array(3) { ["brend"]=> array(1) { [40726]=> string(5) "Omron" } ["tip_zapchasti"]=> array(2) { [43505]=> string(14) "Колодка" [150441]=> string(31) "Клеммная колодка" } ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(5) "11742" ["value":"shopDimensionValue":private]=> string(3) "8.4" ["unit":"shopDimensionValue":private]=> string(1) "g" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(6) "0.0084" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "г" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 60 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

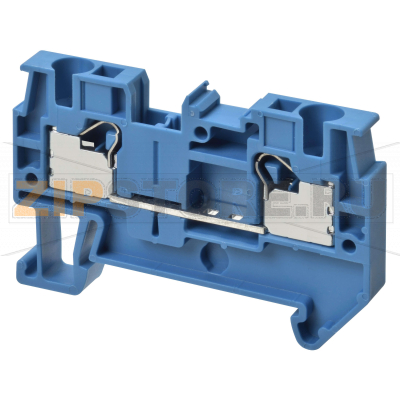

Клеммная колодка Omron XW5T-P4.0-1.1-1BL относится к серии XW5 Push-in Plus и предназначена для быстрого и надежного подключения проводников в распределительных щитах и шкафах управления. Пружинная технология Push-in обеспечивает стабильное прижатие без обслуживания, снижает время монтажа и уменьшает риск ослабления контакта при вибрациях. Решение подходит для систем автоматизации, источников питания, модулей ввода-вывода, приводов и общепромышленной электротехники.

Колодка устанавливается на стандартную DIN-рейку и поддерживает прямую вставку провода с наконечником (или цельной жилы) без инструмента. Для гибких многожильных проводников без наконечника предусмотрена кнопка освобождения пружины — провод фиксируется контролируемым усилием, что обеспечивает низкое переходное сопротивление и равномерный прижим. Корпус выполнен из термостойкого изоляционного материала, устойчивого к горению и механическим воздействиям. Доступны аксессуары: торцевые крышки, разделители, маркировочные полосы, перемычки для организации цепей.

Типичные области применения: распределение питания по шинам, коммутация датчиков и исполнительных механизмов, построение клеммных рядов в шкафах АСУ ТП, монтаж сигналов и питания оборудования ОВиК, машиностроение и энергетика. Конструкция облегчает визуальный контроль подключения и сервисный доступ, а цветовая индикация помогает в стандартизации цепей и документации.

Причины поломок и выхода из строя

Перегрев из-за повышенного переходного сопротивления: неверная длина зачистки, отсутствие наконечника при жестких условиях, загрязнение контактной зоны, многократные перегрузки током.
Механические повреждения: чрезмерное усилие при вставке неподходящего по сечению провода, ударные нагрузки при монтаже на DIN-рейку, неправильное использование отвертки на кнопке пружины.
Коррозия и воздействие среды: конденсат, агрессивные пары, пыль и токопроводящий мусор, попадающий в контакт.
Неправильная эксплуатация: подключение нескольких проводников в один зажим (если это не предусмотрено), несоблюдение допустимого диапазона сечений, комбинирование различных металлов без защитных втулок.
Термическое старение изоляции при эксплуатации в условиях повышенной температуры или близко расположенных источников тепла.

Как понять, что клемма вышла из строя

Локальный нагрев, потемнение или изменение цвета корпуса, запах перегретого пластика, следы оплавления.
Периодические пропадания контакта, мерцание нагрузки, искрение при вибрации или касании проводника.
Ослабление фиксации провода (провод вытягивается без заметного усилия), деформация или разрушение пружинного узла, трещины в корпусе.
Повышенный падение напряжения на клемме под нагрузкой, заметный перекос или неполное введение проводника.
Следы коррозии или загрязнения в зоне контакта, ухудшение изоляции между соседними клеммами.

Рекомендации по монтажу и уходу

Используйте наконечники (НШвИ/Е050 и аналогичные) для многожильных проводников; соблюдайте рекомендуемую длину зачистки согласно документации Omron.
Вставляйте провод строго по оси гнезда до упора; для демонтажа и установки гибких жил применяйте кнопку пружины.
Регулярно проводите визуальный осмотр клеммного ряда: проверяйте целостность корпуса, посадку на DIN-рейке, наличие торцевых крышек и разделителей.
Планируйте профилактику под нагрузкой: тепловизионный контроль, точечные измерения падения напряжения на клеммах, подтягивание концевых фиксаторов рейки.
Содержите узел в чистоте: удаляйте пыль сухой салфеткой, избегайте агрессивных растворителей; при необходимости используйте совместимые очистители без остатка.
Соблюдайте допустимые токовые нагрузки и температурные режимы установки, обеспечивайте вентиляцию и разводите теплообразующие элементы.
Для групповых соединений применяйте штатные перемычки и аксессуары Omron, не вставляйте случайные проводники для «мостиков».

Колодка клеммная Omron XW5T-P4.0-1.1-1BL из линейки XW5 Push-in Plus помогает ускорить сборку шкафов, повысить повторяемость контактов и снизить операционные риски при эксплуатации. При соблюдении правил монтажа и периодическом обслуживании клеммный ряд сохраняет стабильные электрические параметры и механическую целостность на протяжении всего срока службы.

Технические характеристики

Тип электрического подключения 1	Пружинное зажимное соединение
Тип	Сквозная клемма
Номинальное сечение	4 мм²
Количество уровней	1
Количество зажимных позиций на уровень	2
Цвет	Голубой
Изоляционный материал	Полиамид
Класс горючести изоляционного материала по UL94	V0
Размер упаковки	50 шт
Масса	8.4 г

Характеристики

Производитель	Omron
Тип запчасти	Колодка Клеммная колодка
Вес	8.4 г
