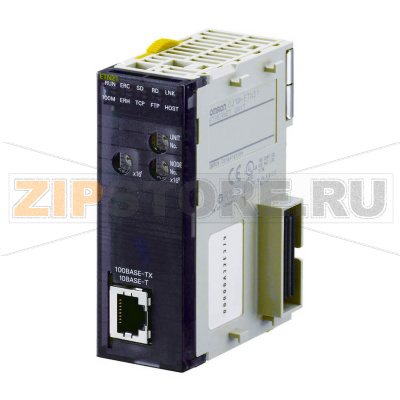

Коммуникационный блок Omron CJ1W-ETN21

Описание товара

Описание

Коммуникационный блок Omron CJ1W-ETN21 предназначен для организации надежной Ethernet-связи в системах на базе ПЛК серии CJ. Модуль обеспечивает обмен данными между контроллерами, панелями оператора, SCADA/ MES-системами и внешними IT-сервисами через стандартные сетевые протоколы. Наличие RJ45-порта и поддержка промышленных и IT-сервисов упрощают интеграцию в существующие сети предприятия, позволяют реализовать удаленный мониторинг, передачу событий и служебных файлов, а также построение собственных прикладных протоколов поверх TCP/UDP.

Назначение и возможности

• Обмен данными между ПЛК и верхним уровнем по FINS, а также через сокет-сервисы TCP/UDP для интеграции с приложениями, базами данных и промежуточным ПО.
• Передача файлов (логов, отчетов, рецептов) по FTP, отправка уведомлений и журналов по e‑mail (SMTP) для оперативного информирования обслуживающего персонала.
• Поддержка 10/100 Мбит/с и автоматического согласования, что облегчает включение в смешанные сегменты сети и снижает требования к модернизации инфраструктуры.
• Диагностика по индикаторам и через ПО Omron: проверка связи, состояния узла, маршрутизации и параметров сетевого взаимодействия.

Применение

Модуль используют для связи между контроллерами в распределенных системах, интеграции с HMI, серверными системами и облачными шлюзами, а также при удаленном техобслуживании. Установка выполняется в стойку CJ как модуль шины CPU, настройка — в стандартных утилитах Omron (например, CX-Programmer/ CX-Integrator) с заданием IP-параметров, FINS-адресации и правил обмена.

Как понять, что модуль вышел из строя

• Нет связи по Ethernet: недоступен по ping, не открываются сокеты, SCADA/ HMI периодически теряет соединение.
• Индикаторы LINK/ACT не горят при подключенном и исправном кабеле, либо горит/мигает индикатор ошибки.
• Нестабильная работа: частые разрывы соединения, большие задержки и потери пакетов при нормальной загрузке сети.
• Модуль не сохраняет/теряет настройки, самопроизвольно перезапускается, появляется запах перегрева или следы оплавления.

Типичные причины поломок

• Перепады напряжения и помехи в шкафу управления, отсутствие защиты по питанию шины и сетевых линий от всплесков и наведенных импульсов.
• Попадание влаги, конденсат, коррозия контактных групп и разъемов.
• Неверное экранирование и заземление витой пары, сильные электромагнитные наводки от частотных преобразователей и силовых линий.
• Механические повреждения разъема RJ45, усталость пластика защелки, перегибы и изломы кабеля.
• Перегрев из-за недостаточной вентиляции, высокой температуры в шкафу или плотной компоновки оборудования.
• Конфликт IP-адресов, ошибки маршрутизации и прошивки, приводящие к ложной диагностике и некорректной работе.

Рекомендации по уходу и эксплуатации

• Используйте экранированный кабель категории не ниже Cat5e, соблюдайте минимальные радиусы изгиба и защищайте линию от механических нагрузок.
• Организуйте правильное заземление и разделение силовых/слабых цепей, устанавливайте сетевые грозозащиты и фильтры помех.
• Поддерживайте температурный режим и вентиляцию в шкафу, периодически очищайте модуль от пыли сухой антистатической щеткой.
• Регулярно проверяйте затяжку разъемов, состояние защелок RJ45 и отсутствие коррозии на контактах.
• Ведите резервные копии конфигурации, документируйте IP/FINS-адресацию; проверяйте настройки при вводе/перенастройке сети.
• Планово обновляйте ПО/прошивку в соответствии с рекомендациями производителя, тестируйте связь после изменений в инфраструктуре (коммутаторы, VLAN, правила безопасности).

Интерфейсный модуль EtherNet для CJ1, разъем RJ45 (100Base‑TX и 10Base‑T), поддерживаемые сервисы: сокеты TCP/IP и UDP/IP, FTP, SMTP, электронная почта, FINS.
