Главная плата для весов CAS SW

Описание товара

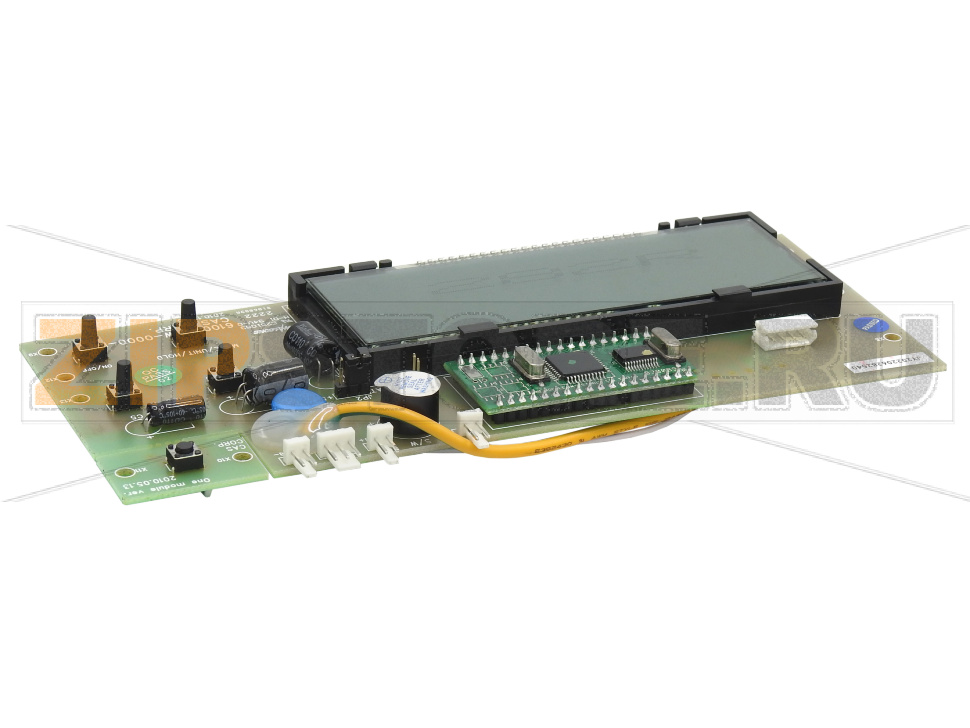

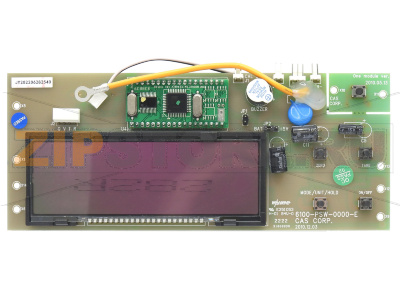

Главная плата для весов CAS SW (плата логики MAIN PCB ASS’Y) — это ключевой модуль управления, который отвечает за обработку сигналов тензодатчика, работу клавиатуры и дисплея, интерфейсы связи и питание внутренних узлов. Узел применяется в весах серии CAS SW и используется для восстановления работоспособности при неисправностях электронного блока. Плата совместима с моделями: SW-2, SW-2 (DD), SW-2 RS, SW-2W; SW-5, SW-5 (DD), SW-5 (DD) RS, SW-5W, SW-5W (DD); SW-10, SW-10 (DD), SW-10 (DD) RS; SW-20, SW-20 (DD), SW-20W.

Когда имеет смысл заменить плату логики MAIN PCB ASS’Y:

• Весы не включаются или самопроизвольно перезагружаются при исправном адаптере питания.
• Дисплей не загорается, отображает «абракадабру», постоянные ошибки или зависает на самотестировании.
• Показания «плавают», уходят в ноль с задержкой, присутствуют нелогичные скачки при исправном тензодатчике и кабелях.
• Кнопки срабатывают некорректно при рабочей клавиатуре и шлейфе.
• Нет связи по интерфейсу (если установлен) при исправном кабеле и внешнем оборудовании.

Типичные причины выхода из строя материнской платы для весов CAS SW:

• Перепады и броски напряжения, нестабильные блоки питания, отсутствие сетевой защиты.
• Попадание влаги и конденсата. Для модификаций SW-W с повышенной влагозащитой попадание воды возможно при повреждении уплотнений или после агрессивной мойки.
• Коррозия дорожек и разъемов при работе во влажной или пыльной среде.
• Статические разряды (ESD) и механические удары по корпусу.
• Неправильные подключения внешних модулей, короткое замыкание шлейфов.
• Последствия обрыва/замыкания в тензодатчике или его кабеле, приводящие к повреждению входных цепей АЦП на плате.

Как понять, что именно плата логики вышла из строя, а не другие узлы:

• Питание 9–12 В подается, адаптер исправен, но индикации нет — вероятен отказ DC/DC или контроллера на плате.
• Дисплей включается, но клавиатура не реагирует, хотя шлейф и сама клавиатура проверены — проблема в контроллере клавиатуры/процессоре.
• Показания нестабильны на разных нагрузках, хотя тензодатчик тестируется как исправный (сопротивления, симметрия моста в норме) — подозрение на входные цепи АЦП.
• При подключении заведомо исправного дисплейного модуля и клавиатуры сохраняются ошибки и зависания — неисправна материнская плата.

Рекомендации по установке и эксплуатации:

• Монтаж и замену платы следует выполнять квалифицированному специалисту с соблюдением ESD-защиты.
• Перед установкой Главной платы для весов CAS SW проверьте соответствие модели и ревизии, сравните разъемы и расположение крепежа со снятой платой.
• После замены требуется сервисная настройка: ввод параметров модели, единиц измерения, емкости и деления, а также калибровка нуля и диапазона с эталонными гирями.
• Осмотрите и при необходимости замените шлейфы, разъемы, клавиатуру, кабель тензодатчика — поврежденная периферия может вывести из строя новую плату.

Профилактика и уход, продлевающие срок службы платы логики MAIN PCB ASS’Y:

• Используйте стабилизатор или сетевой фильтр/ИПБ для защиты от перенапряжений.
• Избегайте попадания влаги внутрь корпуса; регулярно проверяйте целостность уплотнений, особенно на модификациях SW-2W, SW-5W, SW-20W.
• Проводите периодическую чистку от пыли сухой кистью или сжатым воздухом; не применяйте агрессивные растворители.
• Следите за состоянием кабеля тензодатчика: заломы и надрывы — частая причина перегрузки входных каскадов платы.
• Не допускайте ударных нагрузок и храните весы в сухом помещении при рекомендованной температуре.
• Регулярно выполняйте проверку нуля и линейности с эталонными грузами; при отклонениях — диагностику до появления серьезных отказов.

Плата логики MAIN PCB ASS’Y для CAS SW — рациональное решение для восстановления работоспособности линейки SW-2/5/10/20 и их модификаций. Правильная диагностика, корректная установка и соблюдение рекомендаций по уходу позволяют вернуть стабильную индикацию, точность взвешивания и обеспечить длительную работу без сбоев.
