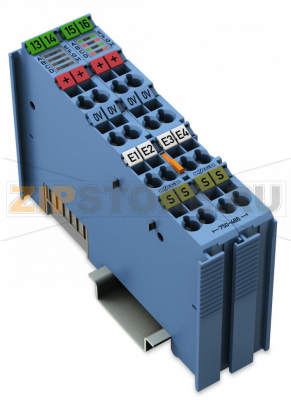

4 аналоговых входа; 0/4 – 20 мA; Несимметричный; NAMUR NE 43; Искробезопасный; синие Wago 750-486

Name: 4 аналоговых входа; 0/4 – 20 мA; Несимметричный; NAMUR NE 43; Искробезопасный; синие Wago 750-486
Brand: Wago
SKU: 750-486

Каталожный номер 750-486

4 аналоговых входа; 0/4 – 20 мA; Несимметричный; NAMUR NE 43; Искробезопасный; синие Wago 750-486 This analog input module powers the intrinsically safe signal conditioners located in the hazardous areas of Zone 0+1 and processes their analog signals.The WAGO I/O System 750 must be installed either in Zone 2 or in a non-hazardous area.The 24 V supply is derived from the module's power jumper contacts. The transmitter supply is non-inherently electronically short-circuit-protected.The shield directly connects to the DIN-rail.Indicators:Green LED (availability ON/OFF)Red LED (measurement range overflow/underflow, wire breakage, short circuit)...

4 аналоговых входа; 0/4 – 20 мA; Несимметричный; NAMUR NE 43; Искробезопасный; синие Wago 750-486 - 4 аналоговых входа; 0/4 – 20 мA; Несимметричный; NAMUR NE 43; Искробезопасный; синие Wago 750-486

Розничная цена

1 409 $ с НДС

array(34) { ["id"]=> string(6) "171641" ["product_id"]=> string(6) "234255" ["id_1c"]=> NULL ["sku"]=> string(7) "750-486" ["sort"]=> string(1) "1" ["name"]=> string(7) "750-486" ["image_id"]=> NULL ["price"]=> float(133823) ["primary_price"]=> string(11) "1408.620898" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(133823) ["unconverted_price"]=> float(1408.62) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(133823) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 133 823 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Назначение и особенности

Этот модуль аналогового ввода питает искробезопасные преобразователи сигналов, установленные во взрывоопасных зонах 0 и 1, и обрабатывает их аналоговые сигналы.

Система WAGO I/O System 750 должна устанавливаться в зоне 2 либо во взрывобезопасной (неопасной) зоне.

Питание 24 В подается через силовые перемычки (power jumper contacts) модуля.

Питание передатчиков не имеет собственной электронной защиты от короткого замыкания.

Экран кабеля подключается непосредственно к DIN-рейке.

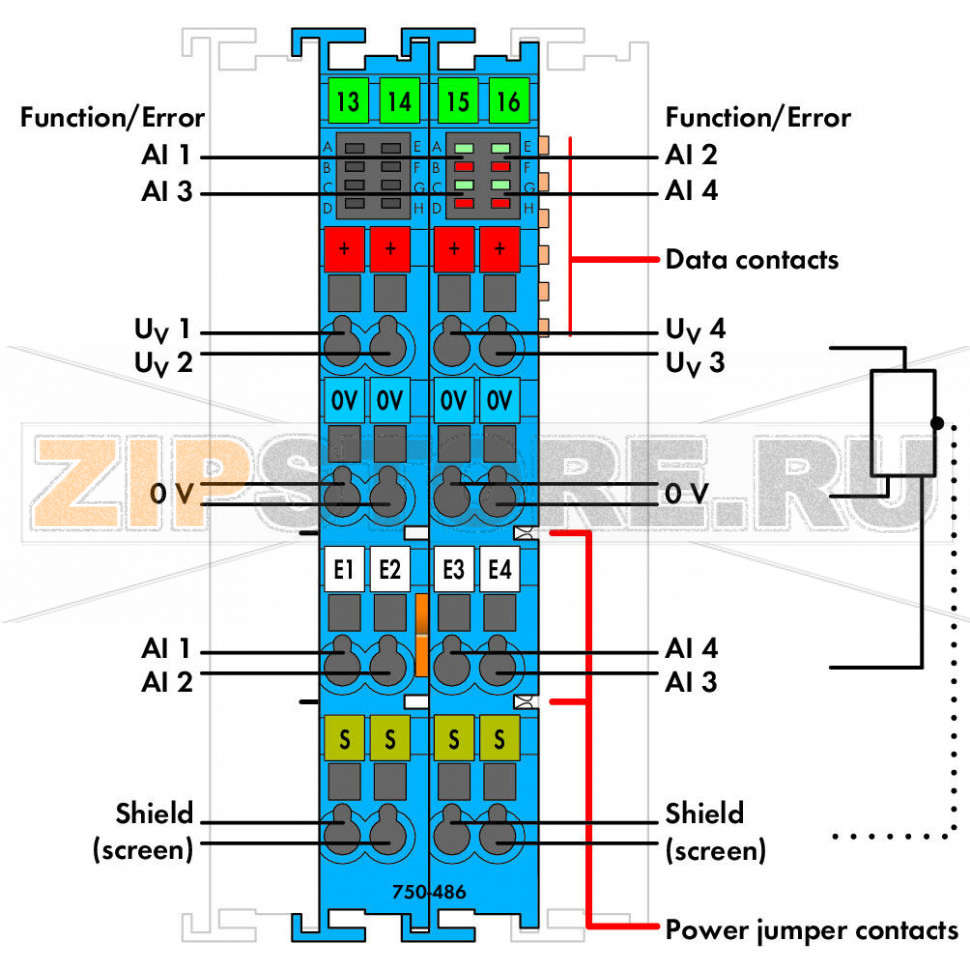

Индикаторы:

Зеленый светодиод — наличие/готовность (ВКЛ/ВЫКЛ)
Красный светодиод — переполнение/недополнение диапазона измерения, обрыв провода, короткое замыкание

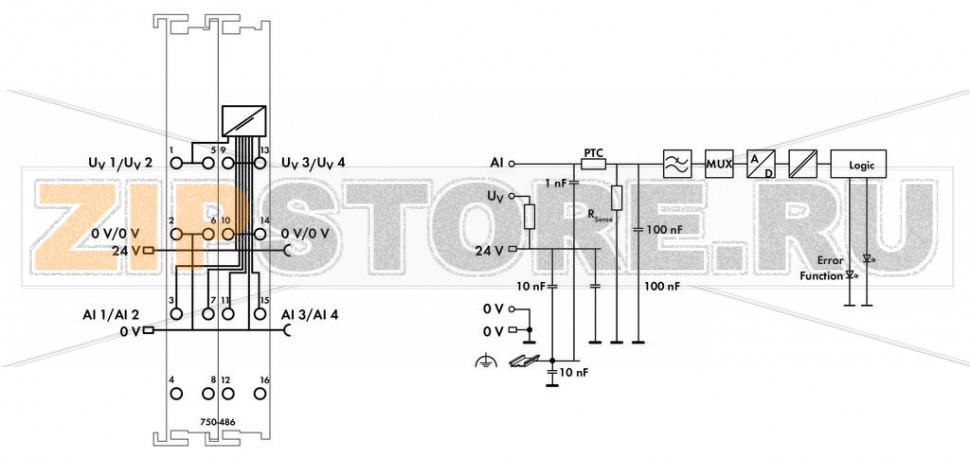

Полевой и системный уровни гальванически развязаны.

Важные примечания

Важно: на модуль аналогового ввода допускается подавать питание только от источника 24 В DC во взрывозащищенном исполнении Ex i.

Общая информация (например, правила монтажа) по взрывозащите доступна в руководствах к системе WAGO-I/O-SYSTEM 750.

Технические данные

Количество аналоговых входов	4
Общее число каналов (модуль)	4
Тип сигнала	Ток
Диапазон токового сигнала	DC 0 … 20 мА; DC 4 … 20 мА

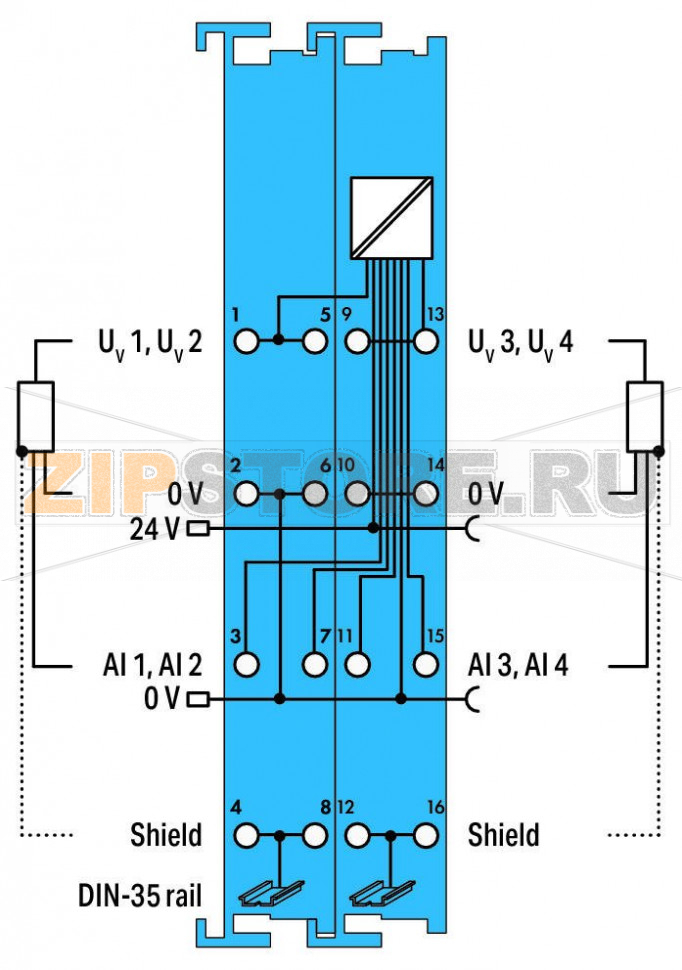

Подключение датчиков	2 × (3‑проводное)
Разрешение	12 бит
Макс. входное сопротивление	200 Ω
Потребляемая мощность, Pмакс.	2,7 W
Битовая ширина	4 × 16‑бит данные; 4 × 8‑бит управление/статус (опционально)
Время преобразования (тип.)	10 мс
Опорная температура для оценки погрешности	25 °C
Погрешность измерения, макс. отклонение от конца диапазона	0,1 %
Температурная погрешность, макс., от конца диапазона	0,01 %/K
Искробезопасность Ex i	да
Системное питание	DC 5 В; через контактные площадки данных
Потребление по системному питанию (5 В)	45 мА
Полевое питание	DC 24 В; (питание через ввод Ex i, Uo = макс. 27,3 В); через силовые контакты (ввод через ножевой контакт; передача через пружинный контакт)
Потребление по полевому питанию (без внешней нагрузки)	19 мА
Потери мощности PV	1,5 W
Гальваническая изоляция	300 В (система/питание)
Число входящих силовых перемычек	2
Число исходящих силовых перемычек	2
Токовая нагрузочная способность силовых перемычек	1 А
Стандарты ATEX	EN IEC 60079-0, -7, -11
Электрическая цепь, параметры безопасности	Uo = 27,3 В; Io = 98,4 мА; Po = 0,672 W; линейная ВА‑характеристика
Ex ia IIC (допустимые параметры линии)	Lo = 970 μH; Co = 88 nF
Ex ia IIB (допустимые параметры линии)	Lo = 13 mH; Co = 683 nF
Ex ia IIA (допустимые параметры линии)	Lo = 22 mH; Co = 2,28 μF
Ex ia I (допустимые параметры линии)	Lo = 31 mH; Co = 3,6 μF
Искробезопасность	без учета синхронности; данные с учетом синхронности — см. руководство
Маркировка	ATEX, IECEx

Данные соединения

Технология подключения (входы/выходы)	16 × CAGE CLAMP®
Тип подключения (1)	Входы/выходы
Сечение одножильных проводников	0,08 … 2,5 мм² / 28 … 14 AWG
Сечение тонких многожильных проводников	0,08 … 2,5 мм² / 28 … 14 AWG
Длина зачистки	8 … 9 мм / 0,31 … 0,35 inch

Геометрические данные

Ширина	24 мм / 0,945 inch
Высота	100 мм / 3,937 inch
Длина	67,8 мм / 2,669 inch
Длина от верхней кромки DIN‑рейки 35	60,6 мм / 2,386 inch

Механические данные

Тип монтажа

DIN‑рейка 35 мм

Материалы

Цвет	синий
Материал корпуса	Поликарбонат, полиамид 6.6
Вес	116 г
Маркировка соответствия	CE

Экологические требования

Температура окружающей среды (эксплуатация)	0 … 55 °C
Температура окружающей среды (хранение)	-40 … 85 °C
Степень защиты	IP20
Степень загрязнения	2 по IEC 61131-2
Рабочая высота	0 … 2000 м
Монтажное положение	горизонтально (стоя/лежа) или вертикально
Относительная влажность (без конденсации)	до 95 %
Виброустойчивость	по IEC 60068-2-6
Ударопрочность	15 g по IEC 60068-2-27
ЭМС — помехоустойчивость	по EN 61000-6-2, морское исполнение
ЭМС — излучение помех	по EN 61000-6-3, морское исполнение
Стойкость к коррозионным газам	по IEC 60068-2-42 и IEC 60068-2-43
Допустимая концентрация H2S при 75 % RH	10 ppm
Допустимая концентрация SO2 при 75 % RH	25 ppm

Коммерческие данные

Тип упаковки	BOX
Страна происхождения	DE
GTIN	4055143516044
Код ТН ВЭД	85389099990

Описание

Модуль WAGO 750‑486 — это четырехканальный аналоговый вход для токовых сигналов 0/4–20 мА, рассчитанный на работу с искробезопасными цепями Ex i в зонах 0/1. Решение подходит для питания и опроса удаленных преобразователей в опасных зонах при установке базовой станции в зоне 2 или вне опасной зоны. Гальваническая развязка между полевым и системным уровнями снижает риск переноса помех и повышает надежность.

Модуль поддерживает диагностику по NAMUR NE 43, что упрощает интерпретацию аварийных уровней тока (ниже 3,6 мА/выше 21 мА) и ускоряет поиск неисправностей в поле. Светодиодная индикация (зеленый — готовность, красный — выход за диапазон/обрыв/КЗ) дает наглядный статус непосредственно на модуле. Экран кабеля подключается к DIN‑рейке для корректного заземления и снижения влияния помех. Подключение проводников реализовано пружинными клеммами CAGE CLAMP, обеспечивая стабильный контакт без периодической протяжки.

При проектировании важно соблюдать параметры искробезопасности (Uo/Io/Po, Lo/Co) и соответствие подключаемых цепей категорий IIC/IIB/IIA, а также использовать источники питания 24 В DC в исполнении Ex i. Это гарантирует безопасную эксплуатацию в средах с наличием взрывоопасных газов и паров.

Типичные причины неисправностей

Превышение допустимых параметров искробезопасности линии (индуктивность/емкость, длина/тип кабеля).
Подключение несертифицированного источника питания или отсутствие Ex i барьеров на сопряженном оборудовании.
Ошибки монтажа: перепутанные полярности, замыкание экрана на сигнал, общий провод с другими цепями.
Короткое замыкание или обрыв в полевой линии, коррозия контактов из‑за агрессивных газов (H2S, SO2).
Электромагнитные и грозовые перенапряжения при недостаточном заземлении и экранировании.
Эксплуатация вне допустимых температур, конденсация влаги в шкафу, запыленность.
Механические повреждения корпуса или клемм при обслуживании.

Как понять, что модуль или канал вышел из строя

Постоянно горит красный светодиод канала, при этом измерение не восстанавливается после проверки линии.
Контроллер фиксирует коды состояния: выход за диапазон, обрыв провода, короткое замыкание; по NAMUR NE 43 — устойчивые значения ниже 3,6 мА либо выше 21 мА.
Отсутствие связи с модулем в шине, пропадание данных по всем каналам.
Аномальный нагрев, запах перегрева, нестабильное потребление по шине питания.
Временное исчезновение сигнала при вибрации/прикосновении клемм (признак плохого контакта).
