Описание товара

Краткое описание:

PROFIBUS DP представляет собой независимый от производителей открытый стандарт полевой шины от PROFIBUS & PROFINET International (PI). Этот стандарт предлагает решения для автоматизации производства/процессов и систем безопасности, а также покрывает весь диапазон разносторонних потребностей - от технологий приводов до систем синхронного управления перемещениями.

Каплер полевой шины подключает модули ввода-вывода WAGO SPEEDWAY 767 к PROFIBUS DP. Каплер создает образ процесса всех входов и выходов исходя из модульной структуры станции и конфигурационных данных, переданных управляющим устройством DP. Кроме того, при необходимости Каплер предоставляет подключенным модулям ввода-вывода данные параметризации, полученные из описаний устройств (файлы GSD) и переданные управляющим устройством DP. В режиме работы DP-V0 устройство обеспечивает проведение диагностики на основе данных устройства, идентификации или канала, а также сообщает информацию о состоянии модуля. В режиме работы DP-V1 вместо диагностики на основе данных идентификации или канала передаются сообщения о состоянии и опциональные диагностические сигналы тревоги.

Характеристики:

- Включает 8 дискретных входов, 24 В пост. тока

- Модульность и расширяемость до 63 модулей ввода-вывода (через подключение к системной шине)

- Интерфейс USB для проведения технического обслуживания

- Параметризация с помощью GSD или FDT/DTM (включая диагностику и имитацию)

- Защищенная панель управления (рабочий режим и переключатель адреса)

Комплект поставки:

Маркировочная карточка WMB для модуля, желтая (1 шт.)
Маркировочные полоски для каналов (1 шт.)
Защитные крышки M8 (2 шт.)

Технические данные

Связь	PROFIBUS
Количество расширяемых модулей	63
Number of digital inputs	8
Total number of channels (module)	8
тип сигнала	Voltage
Sensor connection	8 x (2-conductor, 3-conductor)
Input characteristic	high-side switching
Входные характеристики	Тип 1, в соотв. с IEC 61131-2
Input filter (digital)	0,1 ms 0,5 ms
Input current per channel for signal (1) typ.	2,8 mA
Напряжение сигнала (0)	?3 … +5 VDC
Напряжение сигнала (1)	15 … 30 VDC
Baud rate	9,6 kBd … 12 MBd
Transmission medium	RS-485 / 2-core copper cable acc. to IEC 61158 and EN50170
Parametrierbare Funktionen	I/O diagnostics (per module): Short circuit/overload of sensor supply; Undervoltage (ULS + UA) Online simulation (per module): Diagnostics Online simulation (per channel): Lock/unlock; simulation value: 0/1 Input filter (per channel): 0.1/ 0.5/ 3 /15 /20 ms/ filter off Inversion (per channel): On/off
Защита	Предохранитель обратной полярности для ULS + UA; предохранитель от короткого замыкания цепи питания датчика
Адреса станций	0 - 125 (настраивается через панель управления или PROFIBUS)
Input and output process image (Fieldbus) max.	244 Byte/244 Byte
System and sensor supply voltage	DC 24 V(-25 … +30 %); Logik und Sensorik (ULS)
Current consumption: System and sensor	110 mA
Stromaufnahme System und Sensor Hinweis	+ Sensorik (max. 400 mA)
Field supply voltage	DC 24 V (-25 … +30 %); Aktorik (UA), nur zur Weiterleitung
Current consumption, field supply (module with no external load)	5 mA
Изоляция	500 V supply/system bus/fieldbus

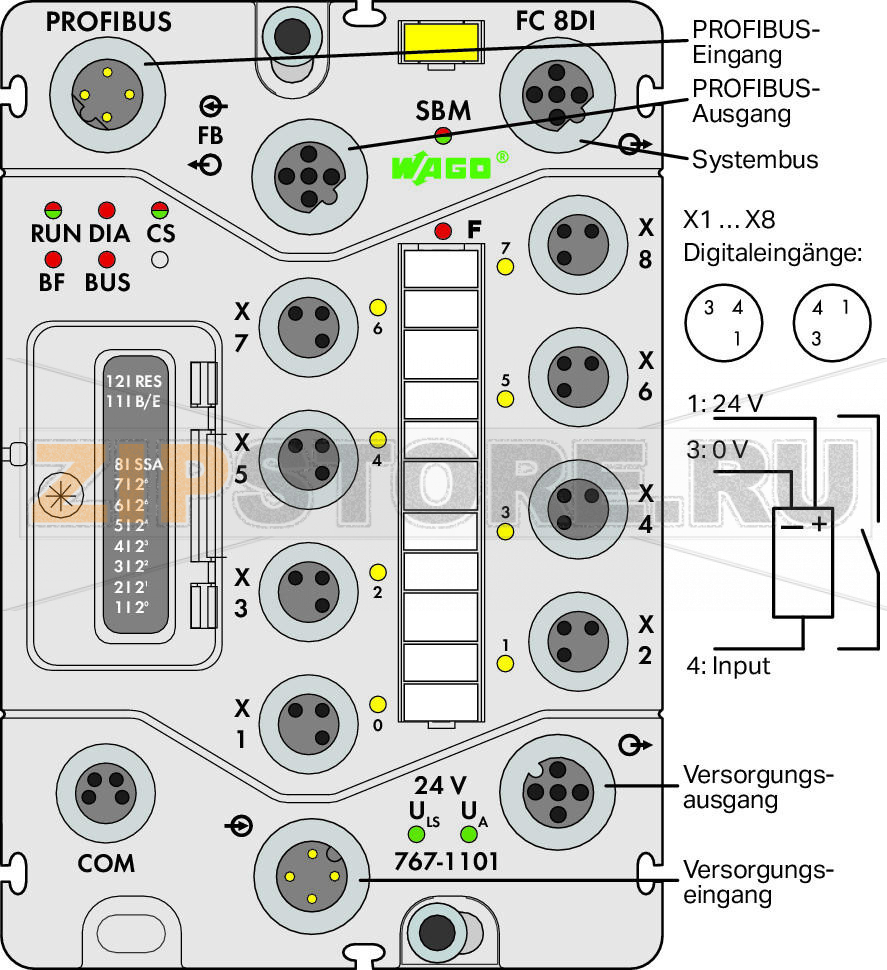

Indicators	Red LED (BF, DIA, BUS, F): Bus error, fieldbus diagnostics, configuration error, input error status; Green/red LED (RUN, SBM, CS): Fieldbus coupler initialization, system bus master, fieldbus coupler status; Green LED (ULS, UA): Power supply status; Yellow LED (0 … 7): Status DI 1 … DI 8; Non-retentive displays
Current carrying capacity of the supply connections	8 A

Данные соединения

Connection technology: communication/fieldbus	PROFIBUS: 1 x M12 socket, 4-pole, B-coded
Connection technology: In-/Outputs	8 x M8 connectors, 3 poles
Connection technology: field supply	1 x M12 plug, 4-pole, A-coded; 1 x Buchse M12, 4-polig, A-kodiert
Connection technology: system supply	1 x M12 socket, 4-pole, A-coded; 1 x M12 plug; 4-pole; A-coded
Connection technology: System bus	1 x Buchse M12, 5-polig, B-kodiert, geschirmt
Connection technology: Device configuration	1 x M8 socket, 4-pole (USB standard 1.1)
Anschlussanforderung zulassige Leitungslange	30 m
Connection requirement (permissible cable type)	Digital inputs: unshielded

Geometrical Data

Ширина	75 mm / 2.953 inch
Высота	35,7 mm / 1.406 inch
Длина	117 mm / 4.606 inch

Material Data

Цвет	светло-серые
материал корпуса	Полиамид (ПA), макролон (маркировочное покрытие переключателя), воспламеняемость согласно UL94-V0; безгалогенный, без силикона
Пожарная нагрузка	0,015 MJ
Вес	380 g
Маркировка соответствия	CE
Заливка	Полиуретан (ПУР); галоген, без силикона

Environmental Requirements

Surrounding air (operating) temperature	-25 … 60 °C
Surrounding air (storage) temperature	-40 … 85 °C
Степень защиты	IP67
Класс защиты	III
Рабочая высота	?1000 … 2000 m; air pressure: 1080 … 795 hPa
Относительная влажность воздуха (без конденсации)	95 %
Виброустойчивость	5g acc. to IEC 60068-2-6
Ударопрочность	Short-term: 50g/11 ms/half-sine per IEC 60068-2-27; Long-term: 30g/6 ms/half-sine per IEC 60068-2-29
ЭМС - помехоустойчивость	acc. to EN 61000-6-2
ЭМС - излучение помех	acc. to EN 61000-6-4
Permissible H2S contaminant concentration at a relative humidity 75 %	0,1 ppm
Permissible SO2 contaminant concentration at a relative humidity 75 %	0,5 ppm

Коммерческие данные

Product Group	15 (Remote I/O)
Тип упаковки	BOX
Country of origin	DE
GTIN	4045454545093
Customs tariff number	85176200000
