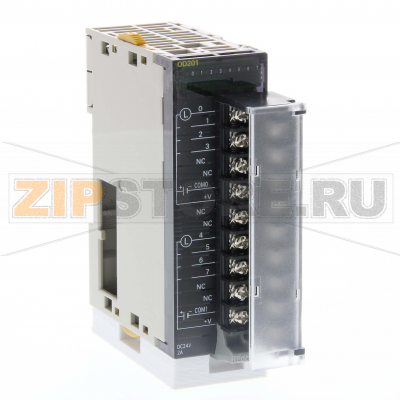

Блок цифрового ввода/вывода Omron CJ1W-OD201

Описание товара

Omron CJ1W-OD201 — компактный транзисторный модуль выходов для ПЛК семейства CJ1, предназначенный для надежного управления постоянными нагрузками в промышленной автоматизации. Он подходит для типовых задач коммутации катушек реле, клапанов, индикаторов и исполнительных механизмов, когда требуется стабильная работа, короткое время переключения и удобство обслуживания. Конструкция ориентирована на длительную эксплуатацию в шкафах управления и совместимость с шиной ввода-вывода контроллеров серии CJ.

Модуль использует транзисторную схему NPN с «стоком на землю», что упрощает подключение стандартных DC-нагрузок. Съемная клеммная колодка и винтовые зажимы сокращают время монтажа и позволяют оперативно проводить обслуживание или замену без пересборки проводки. Наличие индикации состояния каналов упрощает диагностику при пусконаладке и в эксплуатации. Реализована защита от короткого замыкания, однако она не отменяет требований к правильному подбору нагрузки и соблюдению условий питания.

Применение

Модуль часто используют в упаковочных и конвейерных линиях, на станках, в системах розлива и фасовки, в машиностроении и инженерных системах зданий. Он подходит там, где требуется точное и частое переключение выходов без избыточных габаритов и с минимальным временем простоя при обслуживании.

Типовые причины поломок

• Перегрузка по току или длительные короткие замыкания на нагрузке, приводящие к деградации выходных транзисторов.
• Превышение допустимого напряжения или обратная полярность внешнего питания нагрузки.
• Отсутствие демпфирующих цепей на индуктивных нагрузках (диоды/RC-цепи), вызывающее высоковольтные выбросы и пробой элементов.
• Импульсные помехи и наводки при недостаточном экранировании и заземлении.
• Перегрев из-за плохой вентиляции в шкафу, плотной установки или повышенной температуры окружающей среды.
• Загрязнение, коррозия и ослабление контактных соединений, приводящее к нагреву и нестабильности работы.
• Механические повреждения при монтаже, электростатический разряд при работе без мер ESD-защиты.

Как понять, что запчасть вышла из строя

• Канал не включает нагрузку при наличии управляющего сигнала, при этом индикатор выхода может гореть или не гореть.
• Выход «залипает»: нагрузка остается включенной без команды или не отключается полностью.
• Нестабильная работа — самопроизвольные срабатывания, мерцание индикаторов, зависимость от вибраций.
• Аномальный нагрев корпуса, запах перегрева, следы потемнений на клеммах.
• Сообщения контроллера о неисправности модуля или ошибке шины ввода-вывода в соответствующем слоте.

Рекомендации по уходу и эксплуатации

• Подбирайте нагрузку с запасом по току и соблюдайте требования к питанию. Устанавливайте индивидуальные предохранители на каналы или группы.
• Для индуктивных нагрузок обязательно применяйте обратные диоды или RC-цепи для подавления выбросов.
• Обеспечьте качественное заземление, используйте варисторы/TVS и сетевые фильтры при склонности линии к перенапряжениям.
• Периодически подтягивайте винтовые клеммы и проверяйте состояние проводников; сохраняйте чистоту внутри шкафа.
• Соблюдайте температурный режим и зазоры для вентиляции; при необходимости обеспечьте принудительное охлаждение.
• Все операции по подключению и замене выполняйте при снятом питании; соблюдайте ESD-процедуры.
• Регулярно проводите проверку каналов без нагрузки и ревизию логики управления для раннего выявления деградации.

Omron CJ1W-OD201 оптимально вписывается в архитектуру систем на базе CJ и обеспечивает предсказуемую работу при корректном выборе нагрузки и соблюдении правил монтажа. Соблюдение перечисленных рекомендаций позволяет минимизировать число отказов, сократить время поиска неисправностей и продлить срок службы модуля.

Технические характеристики

Характеристики
