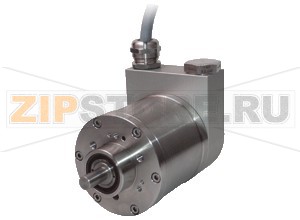

Однооборотный абсолютный шифратор Singleturn absolute encoder CVS78E Mining Pepperl+Fuchs

Описание товара

Однооборотный абсолютный шифратор Pepperl+Fuchs CVS78E Mining предназначен для эксплуатации в тяжелых условиях горнодобывающей промышленности и взрывоопасных зонах. Это промышленное решение для точного определения угла поворота вала в пределах одного оборота с передачей данных по CANopen. Конструкция рассчитана на повышенные нагрузки, воздействие пыли, вибраций и ударов, а также на широкий диапазон температур. Корпус и вал выполнены из коррозионностойких сталей, что уменьшает риск преждевременного износа при абразивной пыли и влажности. Взрывозащищенное исполнение с оболочкой типа «Ex d» обеспечивает безопасную работу в газовой и пылевой среде при соблюдении правил монтажа.

CVS78E Mining применяют на приводах конвейеров, лебедок, подъемных установок, редукторов, позиционировании исполнительных механизмов, а также на оборудовании открытых и подземных горных работ. Абсолютный принцип измерения исключает потерю положения при отключении питания, что упрощает перезапуск оборудования и повышает общую безопасность процессов. Интерфейс CANopen позволяет интегрировать шифратор в типовые сети автоматизации, использовать профили устройств и реализовать диагностику через контроллер.

Типичные причины поломок:

• Механическое перегрузка вала: превышение допустимых осевых/радиальных нагрузок, жесткие муфты, несоосность с приводом.
• Длительная вибрация и удары выше допустимых, что ускоряет износ подшипников и уплотнений.
• Нарушение герметичности кабельного ввода или крышек, попадание пыли/влаги внутрь корпуса.
• Ошибки монтажа по CANopen: отсутствие/неправильное терминирование, «земляные петли», электромагнитные помехи.
• Перенапряжения, нестабильное питание, переполюсовка, некорректное экранирование кабеля.
• Эксплуатация за пределами температурного диапазона или вскрытие взрывонепроницаемого корпуса.

Как понять, что запчасть вышла из строя:

• Нестабильные данные положения: «скачки» кода, дрейф нулевой точки, несоответствие направлению счета.
• Сбои связи по CANopen: рост числа ошибок, тайм-ауты, периодические потери узла в сети.
• Повышенный ток потребления, перегрев корпуса, посторонний шум от подшипников, ощущаемый люфт вала.
• Механические повреждения корпуса/кабельного ввода, следы коррозии, нарушение целостности уплотнений.

Рекомендации по уходу и эксплуатации:

• Монтаж через эластичную муфту с контролем соосности. Соблюдать допустимые осевые и радиальные нагрузки.
• Периодически проверять состояние кабельных сальников, уплотнений и крепежа. Не допускать вскрытия корпуса вне авторизованного сервиса.
• Соблюдать радиус изгиба и фиксацию кабеля, применять экранированный провод, правильно заземлять экран с одной стороны.
• В сети CANopen использовать терминаторы 120 Ом на концах линии, выдерживать топологию и длину сегментов, контролировать скорость обмена.
• Проверять напряжение питания и качество «земли», применять защиту от перенапряжений в шумных сетях.
• Осмотр вала: отсутствие люфта, плавный ход без заеданий. При признаках износа подшипников — своевременная замена шифратора.
• Очистка мягкой тканью, без абразивов и агрессивной химии; не допускать конденсации, соблюдать условия хранения.
• Для взрывоопасных зон использовать сертифицированные вводы и заглушки, монтировать согласно требованиям Ex d.

При корректном подборе муфты, соблюдении правил прокладки кабеля и сетевой конфигурации, а также регламентном осмотре уплотнений и крепежа, шифратор Pepperl+Fuchs CVS78E Mining обеспечивает длительную и предсказуемую работу в жестких условиях эксплуатации.

Общие сведения
Тип детекции		фотоэлектрическое считывание
Тип устройства		однооборотный абсолютный шифратор
Параметры функциональной безопасности
MTTFd		25 лет
Срок службы (TM)		20 лет
L10h		7,7E+9 при 3000 об/мин
Диагностическое покрытие (DC)		0 %
Электрические характеристики
Рабочее напряжение		10... 30 В DC
Ток потребления без нагрузки		макс. 350 мА
Линейность		± 2 LSB при 16 бит, ± 1 LSB при 13 бит, ± 0,5 LSB при 12 бит
Выходный код		двоичный
Направление счета		cw по возрастанию (по часовой стрелке, код по возрастанию) cw по убыванию (по часовой стрелке, код по убыванию)
Интерфейс
Тип интерфейса		CANopen
Разрешение
	Однооборотное	до 16 бит
	Общее разрешение	до 16 бит
Скорость обмена		макс. 1 Мбит/с
Соответствие стандартам		профиль связи: DS 301 Профили устройств: DS 406 и DS 417, программируется по классу 2
Подключение
Кабель		Ø 10,2 мм, Radox 9 x 0,5 мм2
Клеммный отсек		см. информацию по заказу
Соответствие стандартам
Степень защиты		DIN EN 60529, IP66
Климатические испытания		DIN EN 60068-2-3, без конденсации влаги
Излучаемые помехи		EN 61000-6-4:2007
Помехоустойчивость		EN 61000-6-2:2005
Ударная прочность		DIN EN 60068-2-27, 100 g, 3 мс
Виброустойчивость		DIN EN 60068-2-6, 10 g, 10 ... 2000 Гц
Условия окружающей среды
Температура эксплуатации		-40... 70 °C (-40... 158 °F)
Температура хранения		-40... 85 °C (-40... 185 °F)
Механические характеристики
Материал
	Комбинация 1	корпус: нержавеющая сталь 1.4305 / AISI 303 фланец: нержавеющая сталь 1.4305 / AISI 303 вал: нержавеющая сталь 1.4401 / AISI 316
	Комбинация 2 (Inox)	корпус: нержавеющая сталь 1.4404 / AISI 316L фланец: нержавеющая сталь 1.4404 / AISI 316L вал: нержавеющая сталь 1.4401 / AISI 316
Масса		около 2600 г (комбинация 1) около 3900 г (комбинация 2)
Скорость вращения		макс. 3000 мин-1
Момент инерции		180 г·см2
Пусковой момент		≤ 4 Н·см
Нагрузка на вал
	Осевая	60 Н
	Радиальная	80 Н
Данные для применения во взрывоопасных зонах
Сертификат типовых испытаний ЕС		ITS 15 ATEX 18371X IECEx ITS 11.0060X
	Группа, категория, вид взрывозащиты	I M2 Ex db I/IIC T5 II 2G Ex d IIC T5 Gb II 2D Ex tb IIIC T100°C Db
Соответствие директивам
	Директива 94/9/EC	IEC 60079-0:2011 EN 60079-0:2012+A11:2013 IEC 60079-1:2014 EN 60079-1:2014 IEC 60079-31:2013 EN 60079-31:2014
