Номиналы по IEC/EN 60664-1
| Стандарт | IEC/EN 60664-1 |
| Примечание к номиналам | Между модулями |
| Номинальное напряжение (III / 3) | 630 V |
| Номинальное импульсное напряжение (III / 3) | 8 kV |
| Номинальное напряжение (III / 2) | 1000 V |
| Номинальное импульсное напряжение (III / 2) | 8 kV |
| Номинальное напряжение (II / 2) | 1000 V |
| Номинальное импульсное напряжение (II / 2) | 8 kV |

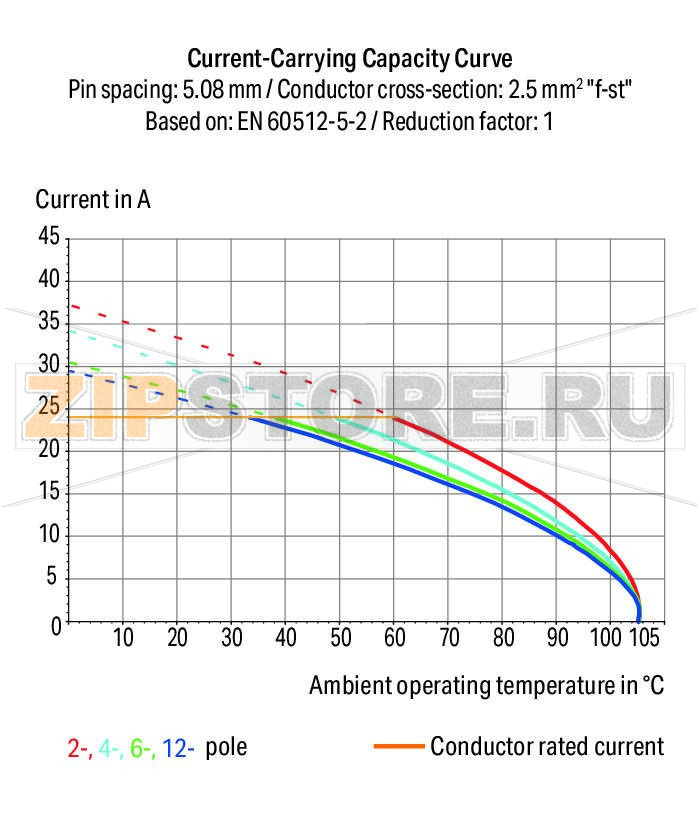

| Номинальный ток | 21 A |
| Стандарт (2) | IEC/EN 60664-1 |
| Примечание к номиналам (2) | Между уровнями |
| Номинальное напряжение (III / 3) (2) | 320 V |
| Номинальное импульсное напряжение (III / 3) (2) | 4 kV |
| Номинальное напряжение (III / 2) (2) | 320 V |
| Номинальное импульсное напряжение (III / 2) (2) | 4 kV |
| Номинальное напряжение (II / 2) (2) | 630 V |
| Номинальное импульсное напряжение (II / 2) (2) | 4 kV |
| Номинальный ток (2) | 21 A |
| Примечание (обозначения) | Категория перенапряжения III / Степень загрязнения 2 |
Сертификация по UL 1059
| Стандарт | UL 1059 |
| Номинальное напряжение UL (группа применения B) | 300 V |
| Номинальный ток UL (группа применения B) | 10 A |
| Номинальное напряжение UL (группа применения D) | 300 V |
| Номинальный ток UL (группа применения D) | 10 A |
Сертификация по CSA
| Стандарт | CSA |
| Номинальное напряжение CSA (группа применения B) | 300 V |
| Номинальный ток CSA (группа применения B) | 10 A |
| Номинальное напряжение CSA (группа применения D) | 300 V |
| Номинальный ток CSA (группа применения D) | 10 A |
| Технология соединения | CAGE CLAMP® (пружинный зажим) |
| Тип приведения в действие | Инструмент (отвертка) |
| Одножильные проводники | 0,08 … 2,5 мм² / 28 … 12 AWG |
| Тонкие многожильные проводники | 0,08 … 2,5 мм² / 28 … 12 AWG |
| Многожильные с изолированным наконечником | 0,25 … 1,5 мм² |
| Многожильные с неизолированным наконечником | 0,25 … 2,5 мм² |
| Длина снятия изоляции | 5 … 6 мм / 0.2 … 0.24 inch |
| Угол подвода проводника к плате | 45 ° |
| Число полюсов | 12 |
| Общее число точек соединения | 12 |
| Общее число потенциалов | 12 |
| Количество отдельных объектов присоединения | 1 |
| Количество уровней | 2 |
| Примечание (поперечное сечение проводника) | 12 AWG: THHN, THWN |

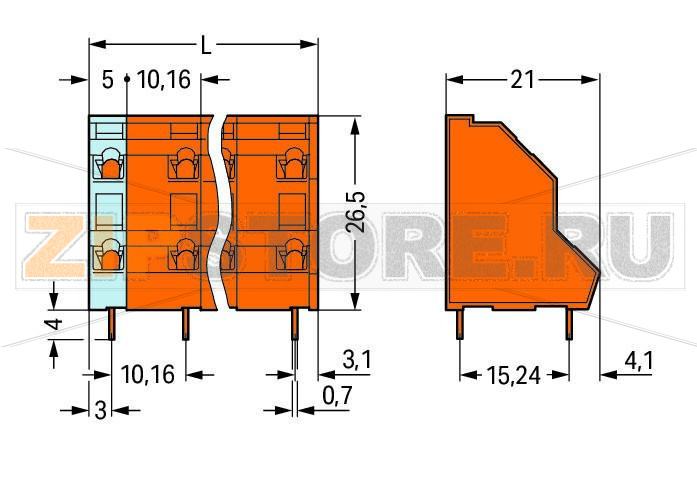

| Шаг контактов | 10,16 мм / 0.4 inch |
| Ширина | 56,8 мм / 2.236 inch |
| Высота | 30,5 мм / 1.201 inch |
| Высота от поверхности | 26,5 мм / 1.043 inch |
| Длина | 21 мм / 0.827 inch |
| Длина вывода под пайку | 4 мм |
| Размеры вывода под пайку | 0,7 × 0,7 мм |

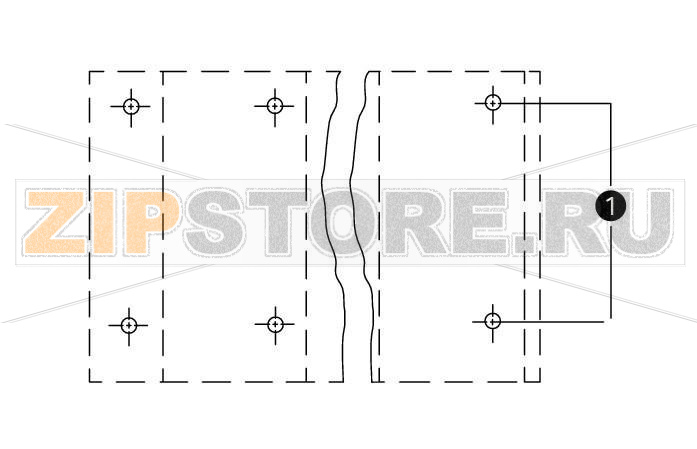

| Диаметр отверстия в плате (допуск) | 1,3 (+0,1) мм |
| Тип соединения с платой | THT (сквозные отверстия) |
| Расположение выводов под пайку | внутри корпуса клеммы, в линию |
| Число выводов на потенциал | 1 |
| Цвет | оранжевый |
| Группа изолирующих материалов | I |
| Изоляционный материал | Полиамид (PA66) |
| Класс воспламеняемости по UL 94 | V0 |
| Пружина зажима | Хромоникелевая пружинная сталь (CrNi) |
| Материал контактов | Электролитическая медь (EСu) |
| Покрытие контактов | лужение |
| Пожарная нагрузка | 0,341 MJ |
| Масса | 17,6 g |
| Диапазон рабочих температур | -60 … +105 °C |
| Группа продукции | 4 (Печатные платы) |
| Тип упаковки | Коробка (BOX) |
| Страна происхождения | PL |
| GTIN | 4044918909891 |
| Код ТН ВЭД | 85369010000 |

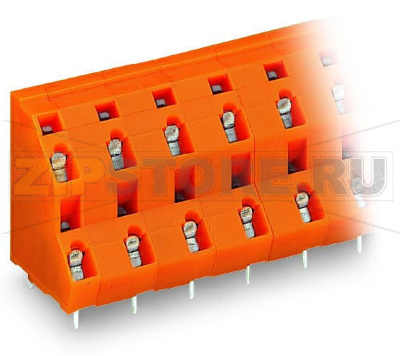

Двухуровневая клемма на печатную плату Wago 736-806 — практичное решение для компактного и надежного подключения проводников в устройствах силовой электроники, автоматики и машиностроения. Пружинная технология CAGE CLAMP обеспечивает стабильный контакт без обслуживания и исключает проблему «ослабления» соединений из‑за вибраций или температурных циклов. Двухъярусная компоновка экономит место на плате и внутри корпуса, позволяя организовать логичную разводку сигналов и питания, а наклонный ввод упрощает монтаж в стесненном пространстве. Корпус из самозатухающего полиамида и луженые контактные поверхности способствуют долговечной работе в типовых промышленных условиях.
Wago 736-806 используют в источниках питания, контроллерах, модулях ввода/вывода, приводной технике, системах освещения и HVAC. Конструкция с установкой в сквозные отверстия (THT) подходит для серийного производства и устойчиво переносит механические нагрузки, характерные для монтажа и эксплуатации.
Благодаря сочетанию надежной пружинной технологии и продуманной эргономики Wago 736-806 упрощает сервис и снижает риски отказов, обеспечивая стабильный контакт в течение всего срока службы устройства при соблюдении монтажных и эксплуатационных рекомендаций.
| Производитель | Wago |
| Тип запчасти | Клемма |
| Заказ кратно | 28 |
| Минимальный заказ | 28 |
| Вес | 0 кг |
