Номинальные значения по IEC/EN 60664-1

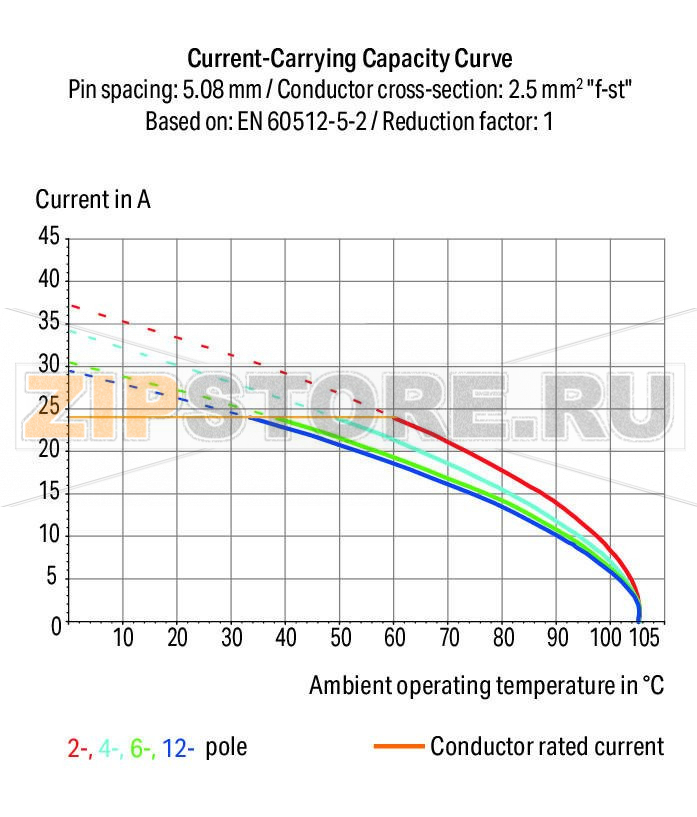

| Номиналы согласно | IEC/EN 60664-1 |
| Примечание к номиналам | Между модулями |
| Номинальное напряжение (III / 3) | 630 V |
| Номинальное импульсное напряжение (III / 3) | 8 kV |
| Номинальное напряжение (III / 2) | 1000 V |
| Номинальное импульсное напряжение (III / 2) | 8 kV |
| Номинальное напряжение (II / 2) | 1000 V |
| Номинальное импульсное напряжение (II / 2) | 8 kV |
| Номинальный ток | 21 A |
| Номиналы согласно | IEC/EN 60664-1 |
| Примечание к номиналам | Между уровнями |
| Номинальное напряжение (III / 3) | 320 V |
| Номинальное импульсное напряжение (III / 3) | 4 kV |
| Номинальное напряжение (III / 2) | 320 V |
| Номинальное импульсное напряжение (III / 2) | 4 kV |
| Номинальное напряжение (II / 2) | 630 V |
| Номинальное импульсное напряжение (II / 2) | 4 kV |
| Номинальный ток | 21 A |
| Обозначение (номиналы) | (III / 2) Категория перенапряжения III / Степень загрязнения 2 |
Одобрения по UL 1059
| Стандарт | UL 1059 |
| Номинальное напряжение UL (Use Group B) | 300 V |
| Номинальный ток UL (Use Group B) | 10 A |
| Номинальное напряжение UL (Use Group D) | 300 V |
| Номинальный ток UL (Use Group D) | 10 A |
Одобрения по CSA
| Стандарт | CSA |
| Номинальное напряжение CSA (Use Group B) | 300 V |
| Номинальный ток CSA (Use Group B) | 10 A |
| Номинальное напряжение CSA (Use Group D) | 300 V |
| Номинальный ток CSA (Use Group D) | 10 A |
| Технология соединения | CAGE CLAMP® |
| Тип приведения в действие | Инструмент (отвертка) |
| Одножильные проводники | 0,08 … 2,5 мм² / 28 … 12 AWG |
| Тонкие многожильные проводники | 0,08 … 2,5 мм² / 28 … 12 AWG |
| Многожильные с изолированным наконечником | 0,25 … 1,5 мм² |
| Многожильные с неизолированным наконечником | 0,25 … 2,5 мм² |
| Длина снятия изоляции | 5 … 6 мм / 0.2 … 0.24 inch |
| Угол подвода проводника к печатной плате | 45° |
| Число полюсов | 24 |
| Общее число точек соединения | 24 |
| Общее число потенциалов | 24 |
| Количество отдельных объектов присоединения | 1 |
| Количество уровней | 2 |
| Примечание (поперечное сечение проводника) | 12 AWG: THHN, THWN |

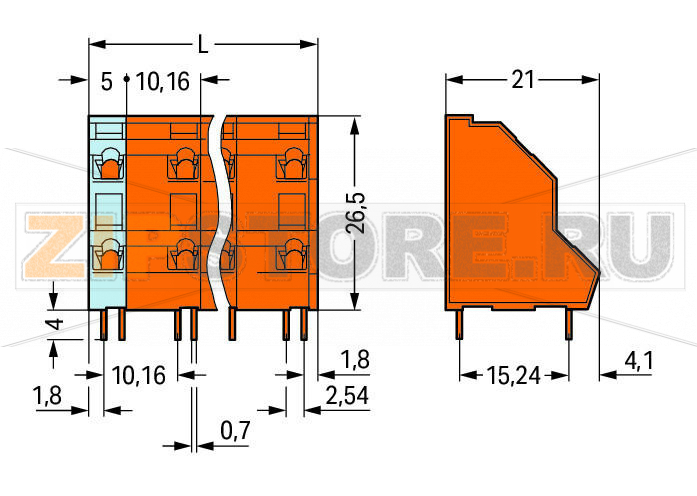

| Шаг контактов | 10,16 мм / 0.4 inch |
| Ширина | 117,76 мм / 4.636 inch |
| Высота | 30,5 мм / 1.201 inch |
| Высота от поверхности | 26,5 мм / 1.043 inch |
| Длина | 21 мм / 0.827 inch |
| Длина вывода под пайку | 4 мм |
| Размеры вывода под пайку | 0,7 × 0,7 мм |
| Диаметр отверстия (допуск) | 1,3 (+0,1) мм |
| Тип контакта c ПП | THT |

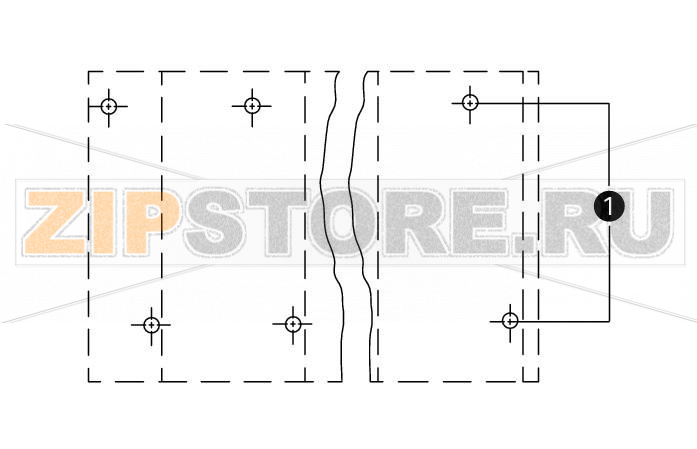

| Расположение выводов | внутри клеммной колодки, в шахматном порядке |
| Число выводов на потенциал | 1 |
| Цвет | оранжевый |
| Группа изоляционного материала | I |
| Изоляционный материал | Полиамид (PA66) |
| Класс воспламеняемости по UL 94 | V0 |
| Материал зажимной пружины | Хромоникелевая пружинная сталь (CrNi) |
| Материал контактов | Электролитическая медь (ECu) |
| Покрытие контактов | лужение |
| Пожарная нагрузка | 0,695 MJ |
| Вес | 35,7 g |
| Диапазон рабочей температуры | -60 … +105 °C |
| Продуктовая группа | 4 (Printed Circuit) |
| Тип упаковки | BOX |
| Страна происхождения | PL |
| GTIN | 4044918911283 |
| Код ТН ВЭД | 85369010000 |

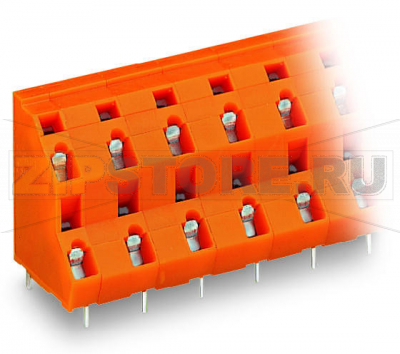

Двухуровневая клемма на печатную плату WAGO 736-862 — решение для плотного и упорядоченного подключения проводников в компактных шкафах и на платах с высокой насыщенностью монтажа. Пружинная технология CAGE CLAMP обеспечивает стабильный контакт без последующей подтяжки и равномерное давление на жилу, что снижает риск ослабления соединения при вибрациях, термоциклировании и старении материалов. Угол подвода проводника под 45° упрощает доступ к точкам подключения в сборках с ограниченным пространством, а двухуровневая архитектура позволяет развести больше цепей на минимальной площади.
Конструкция клеммы ориентирована на долговечность эксплуатации. Корпус из PA66 с классом горючести V0 устойчив к нагреву, а луженые медные контакты обеспечивают надежную пайку и низкое переходное сопротивление. Решение предназначено для сквозного монтажа THT, что важно для силовых участков, где требуются механическая прочность и качество пайки на сквозных отверстиях. В составе системы предусмотрены аксессуары для маркировки, что упрощает сервисное обслуживание и поиск цепей на объекте.
WAGO 736-862 применяют в промышленной автоматике, системах управления HVAC, источниках питания, распределении сигналов и питания на платах, а также в измерительном оборудовании. Клемма подходит для одножильных и многожильных проводников с наконечниками и без них, что делает ее универсальной для монтажа в серийном и мелкосерийном производстве.
Использование WAGO 736-862 позволяет повысить надежность соединений на печатной плате, упростить сервис и снизить трудозатраты на монтаж благодаря пружинной технологии CAGE CLAMP и продуманной компоновке двух уровней подключения.
| Производитель | Wago |
| Тип запчасти | Клемма |
| Заказ кратно | 14 |
| Минимальный заказ | 14 |
| Вес | 0 кг |
