| Номиналы согласно | IEC/EN 60664-1 |
| Примечание к номиналам | Между модулями |
| Номинальное напряжение (III / 3) | 250 V |
| Номинальное импульсное напряжение (III / 3) | 4 kV |
| Номинальное напряжение (III / 2) | 320 V |
| Номинальное импульсное напряжение (III / 2) | 4 kV |
| Номинальное напряжение (II / 2) | 630 V |
| Номинальное импульсное напряжение (II / 2) | 4 kV |
| Номинальный ток | 21 A |
| Номиналы согласно (2) | IEC/EN 60664-1 |
| Примечание к номиналам (2) | Между уровнями |
| Номинальное напряжение (III / 3) (2) | 320 V |
| Номинальное импульсное напряжение (III / 3) (2) | 4 kV |
| Номинальное напряжение (III / 2) (2) | 320 V |
| Номинальное импульсное напряжение (III / 2) (2) | 4 kV |
| Номинальное напряжение (II / 2) (2) | 630 V |
| Номинальное импульсное напряжение (II / 2) (2) | 4 kV |
| Номинальный ток (2) | 21 A |
| Обозначения (номиналы) | (III / 2) — Категория перенапряжения III / Степень загрязнения 2 |
| Стандарт | UL 1059 |
| Номинальное напряжение UL (Use Group B) | 300 V |
| Номинальный ток UL (Use Group B) | 10 A |
| Номинальное напряжение UL (Use Group D) | 300 V |
| Номинальный ток UL (Use Group D) | 10 A |
| Стандарт | CSA |
| Номинальное напряжение CSA (Use Group B) | 300 V |
| Номинальный ток CSA (Use Group B) | 10 A |
| Номинальное напряжение CSA (Use Group D) | 300 V |
| Номинальный ток CSA (Use Group D) | 10 A |
| Технология соединения | CAGE CLAMP® |
| Приведение в действие | Инструмент (отвертка) |
| Одножильные проводники | 0,08 … 2,5 мм² / 28 … 12 AWG |
| Тонкие многожильные проводники | 0,08 … 2,5 мм² / 28 … 12 AWG |
| Многожильные с изолированным наконечником | 0,25 … 1,5 мм² |
| Многожильные с неизолированным наконечником | 0,25 … 2,5 мм² |
| Длина снятия изоляции | 5 … 6 мм / 0.2 … 0.24 inch |
| Угол подвода проводника к плате | 45° |
| Число полюсов | 24 |
| Общее число точек соединения | 24 |
| Общее число потенциалов | 24 |
| Количество отдельных объектов присоединения | 1 |
| Количество уровней | 2 |
| Примечание (поперечное сечение) | 12 AWG: THHN, THWN |

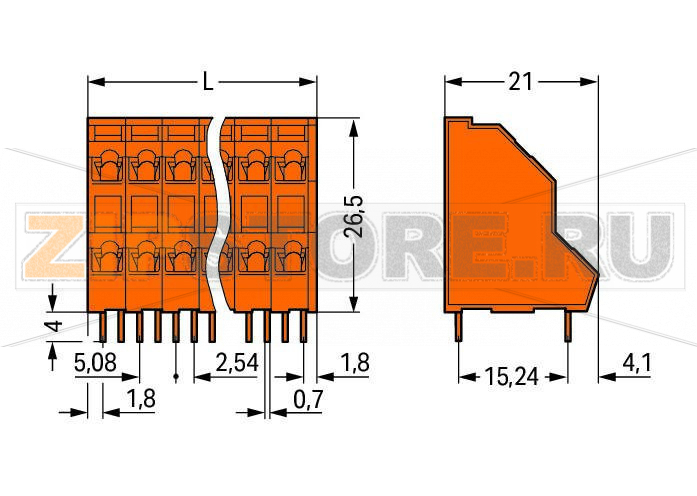

| Шаг контактов | 5,08 мм / 0.2 inch |
| Ширина | 61,96 мм / 2.439 inch |
| Высота | 30,5 мм / 1.201 inch |
| Высота от поверхности | 26,5 мм / 1.043 inch |
| Длина | 21 мм / 0.827 inch |
| Длина вывода под пайку | 4 мм |
| Размер вывода под пайку | 0,7 × 0,7 мм |
| Диаметр отверстия (допуск) | 1,3 мм (+0,1) |
| Тип | THT (сквозное отверстие) |

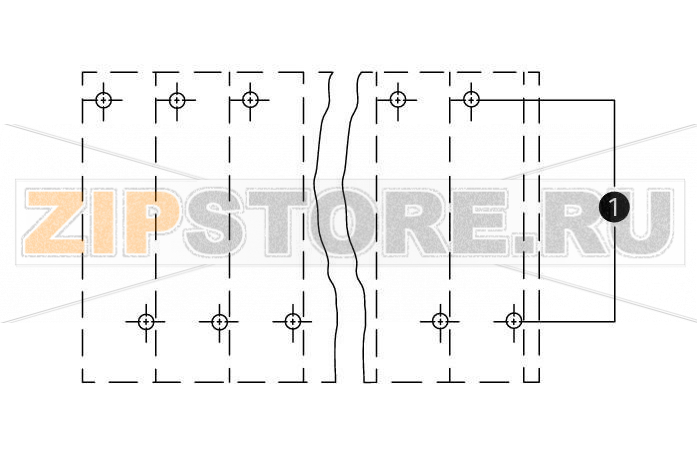

| Расположение выводов | внутри корпуса клеммы, в шахматном порядке |
| Число выводов под пайку на потенциал | 1 |
| Цвет | оранжевые |
| Группа изоляционного материала | I |
| Изоляционный материал | Полиамид (PA66) |
| Класс воспламеняемости UL 94 | V0 |
| Пружина зажима | Хромоникелевая пружинная сталь (CrNi) |
| Материал контактов | Электролитическая медь (ECu) |
| Покрытие контактов | луженые |
| Пожарная нагрузка | 0,42 MJ |
| Вес | 27,8 g |
| Диапазон рабочих температур | -60 … +105 °C |
| Группа продукции | 4 (Printed Circuit) |
| Тип упаковки | BOX |
| Страна происхождения | PL |
| GTIN | 4044918915977 |
| Код ТН ВЭД | 85369010000 |
Двухуровневая клемма на печатную плату WAGO 736-412 — решение для плотного монтажа проводников в приборостроении, промышленной автоматике и источниках питания. Конструкция с углом подвода 45° облегчает подключение в стесненных шкафах и обеспечивает удобный доступ к верхнему и нижнему уровням. Пружинная технология CAGE CLAMP® позволяет быстро и надежно фиксировать одножильные и многожильные проводники с использованием обычной отвертки, что ускоряет монтаж и снижает риск ошибок при обслуживании.
Корпус из полиамида PA66 с классом горючести UL 94 V0 устойчив к нагреву и кратковременным перегрузкам, а луженые медные контакты минимизируют переходное сопротивление и риск коррозии. Двухуровневая архитектура упрощает разводку потенциальных групп на плате и экономит место без снижения надежности соединения. Колодка рассчитана на сквозной монтаж (THT), что повышает механическую прочность узла при вибрациях и динамических нагрузках.
Области применения включают контроллеры, приводы, модули ввода-вывода, коммуникационные устройства, приборы учета и питание периферийных датчиков. WAGO 736-412 подходит для проводников с наконечниками и без них, при этом оптимальная длина зачистки изоляции обеспечивает корректную посадку жилы в зажим и стабильный контакт на протяжении всего срока службы.
Основные причины отказов подобных клемм: превышение допустимого тока с перегревом контактов; неоднократные тепловые циклы, приводящие к микротрещинам в пайке THT; использование неподходящего сечения или неправильно зачищенных проводников (срезанные жилы, чрезмерная длина зачистки); агрессивная среда и конденсат, вызывающие коррозию; механические нагрузки на провод (натяжение, вибрация) без разгрузки натяжения; длительное воздействие повышенной температуры, вызывающее усадку и старение полимера. Также к поломкам приводит применение неподходящего инструмента и избыточное усилие при приводе пружины.
Признаки выхода из строя: локальный нагрев, потемнение или запах гари у клеммы; изменение цвета корпуса и следы оплавления; ослабленное удержание провода, провод «гуляет» в зажиме; рост падения напряжения на соединении и нестабильная работа цепи при вибрации; видимые трещины корпуса или посадочных мест; кольцевые трещины в пайке на стороне печатной платы; окисление/почернение контактной зоны. При появлении подобных симптомов клемму WAGO 736-412 следует заменить и проверить соответствие нагрузки и условий эксплуатации.
Рекомендации по эксплуатации и уходу: использовать проводники в допустимом диапазоне сечений и строго соблюдать длину зачистки 5–6 мм; для тонких многожильных жил предпочтительны наконечники; при монтаже применять подходящую отвертку, не допуская перекосов и ударных нагрузок; обеспечивать разгрузку натяжения кабеля и устранять вибрации; периодически проводить визуальный контроль и замер падения напряжения/нагрева под рабочей нагрузкой; избегать попадания агрессивных моющих средств и конденсата, при необходимости применять защитные покрытия платы и контролировать микроклимат шкафа; соблюдать температурный диапазон и не превышать токовые нагрузки. При пайке придерживаться температурного профиля, исключая перегрев корпуса и длительное воздействие на выводы.
Соблюдение этих рекомендаций повышает долговечность клеммы, стабильность контактов и надежность узла в целом, а применение технологии CAGE CLAMP® в WAGO 736-412 обеспечивает быстрое сервисное обслуживание без потери качества соединений.
| Производитель | Wago |
| Тип запчасти | Клемма |
| Заказ кратно | 28 |
| Минимальный заказ | 28 |
| Вес | 0 кг |
