Номиналы по IEC/EN 60664-1
| Стандарт | IEC/EN 60664-1 |
| Примечание | Между модулями |
| Номинальное напряжение (III/3) | 630 V |
| Номинальное импульсное напряжение (III/3) | 8 kV |
| Номинальное напряжение (III/2) | 1000 V |
| Номинальное импульсное напряжение (III/2) | 8 kV |
| Номинальное напряжение (II/2) | 1000 V |
| Номинальное импульсное напряжение (II/2) | 8 kV |

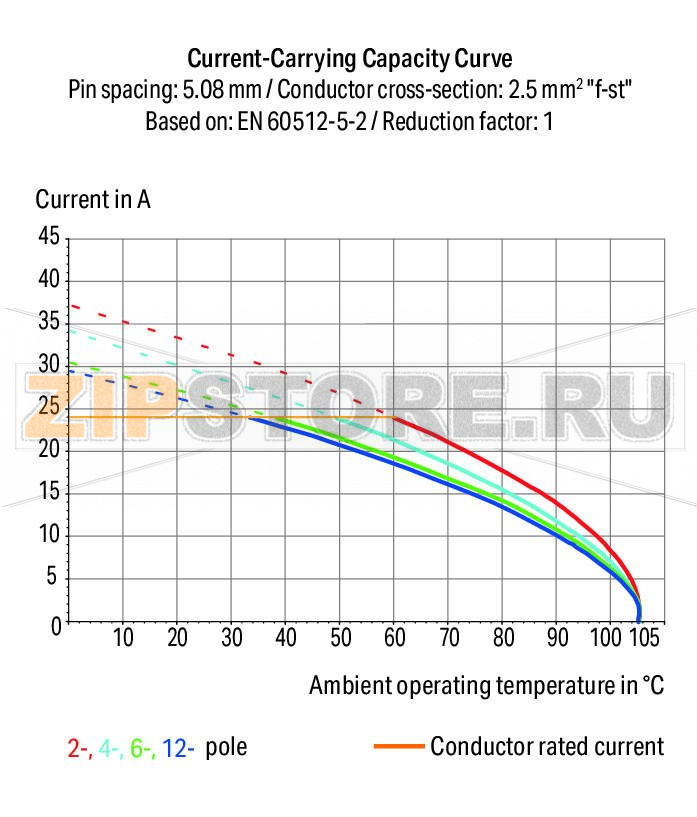

| Номинальный ток | 21 A |
| Стандарт 2 | IEC/EN 60664-1 |
| Примечание 2 | Между уровнями |
| Номинальное напряжение (III/3) | 320 V |
| Номинальное импульсное напряжение (III/3) | 4 kV |
| Номинальное напряжение (III/2) | 320 V |
| Номинальное импульсное напряжение (III/2) | 4 kV |
| Номинальное напряжение (II/2) | 630 V |
| Номинальное импульсное напряжение (II/2) | 4 kV |
| Номинальный ток | 21 A |
| Пояснение | Категория перенапряжения III / Степень загрязнения 2 |
Одобрения по UL 1059
| Стандарт | UL 1059 |
| Номинальное напряжение UL (Use Group B) | 300 V |
| Номинальный ток UL (Use Group B) | 10 A |
| Номинальное напряжение UL (Use Group D) | 300 V |
| Номинальный ток UL (Use Group D) | 10 A |
Одобрения по CSA
| Стандарт | CSA |
| Номинальное напряжение CSA (Use Group B) | 300 V |
| Номинальный ток CSA (Use Group B) | 10 A |
| Номинальное напряжение CSA (Use Group D) | 300 V |
| Номинальный ток CSA (Use Group D) | 10 A |
| Технология соединения | CAGE CLAMP® |
| Тип приведения в действие | Инструмент (отвертка) |
| Одножильные проводники | 0,08 … 2,5 мм² / 28 … 12 AWG |
| Гибкие многожильные проводники | 0,08 … 2,5 мм² / 28 … 12 AWG |
| С изолированным наконечником | 0,25 … 1,5 мм² |
| С неизолированным наконечником | 0,25 … 2,5 мм² |
| Длина снятия изоляции | 5 … 6 мм / 0,20 … 0,24 inch |
| Угол подвода проводника к плате | 45° |
| Число полюсов | 12 |
| Общее число точек соединения | 12 |
| Общее число потенциалов | 12 |
| Количество отдельных объектов присоединения | 1 |
| Количество уровней | 2 |
| Примечание | 12 AWG: THHN, THWN |

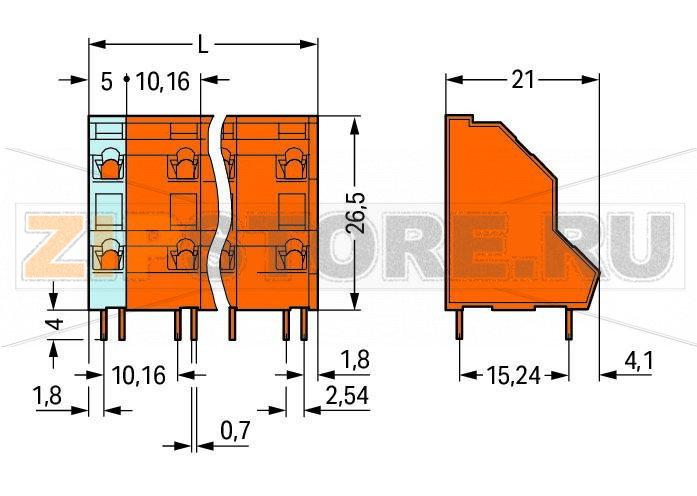

| Шаг контактов | 10,16 мм / 0,4 inch |
| Ширина | 56,8 мм / 2,236 inch |
| Высота | 30,5 мм / 1,201 inch |
| Высота над платой | 26,5 мм / 1,043 inch |
| Длина | 21 мм / 0,827 inch |
| Длина вывода под пайку | 4 мм |
| Размер вывода под пайку | 0,7 × 0,7 мм |

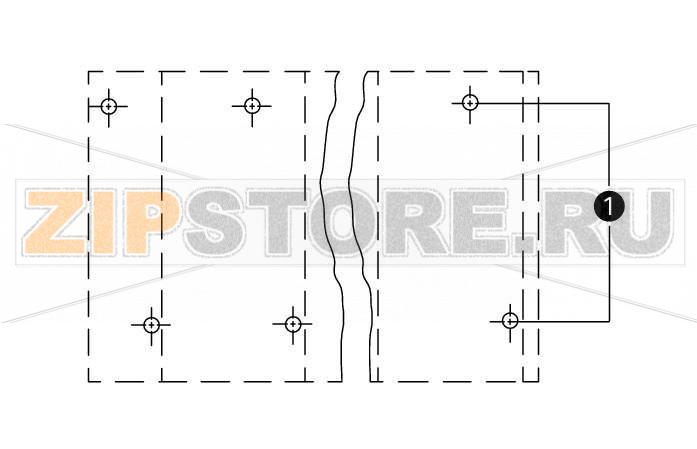

| Диаметр отверстия (допуск) | 1,3 (+0,1) мм |
| Тип монтажа | THT |
| Расположение выводов | внутри клеммника, в шахматном порядке |
| Число выводов на потенциал | 1 |
| Цвет | оранжевый |
| Группа изоляционных материалов | I |
| Изоляционный материал | Полиамид (PA66) |
| Класс воспламеняемости по UL 94 | V0 |
| Пружина зажима | Хромоникелевая пружинная сталь (CrNi) |
| Материал контактов | Электролитическая медь (ECu) |
| Покрытие контактов | лужение |
| Пожарная нагрузка | 0,341 MJ |
| Масса | 17,7 g |
| Диапазон температур | -60 … +105 °C |
| Группа товара | 4 (Печатный монтаж) |
| Тип упаковки | BOX |
| Страна происхождения | PL |
| GTIN | 4044918911252 |
| Код ТН ВЭД | 85369010000 |

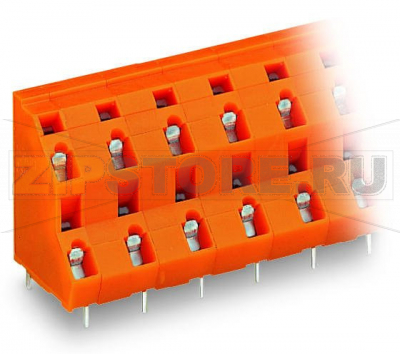

Двухуровневая клемма на печатную плату WAGO 736-856 предназначена для надежного и компактного подключения проводников в устройствах промышленной автоматики, силовой электроники и системах управления. Пружинная технология CAGE CLAMP обеспечивает стабильный контакт без обслуживания, устойчивый к вибрациям и температурным циклам. Угол ввода проводника удобен для монтажа в условиях высокой плотности, а двухъярусное исполнение экономит место на плате и в корпусе изделия. Маркировка всех уровней упрощает сервис и ускоряет ввод в эксплуатацию.
Клемма применяется в контроллерах, источниках питания, шкафах управления, HVAC-оборудовании и прочих узлах, где требуется быстрое подключение одиночных и многожильных проводников с возможностью использования наконечников. Пайка в отверстия обеспечивает механическую прочность на плате, а луженые контакты улучшают стабильность электрических соединений.
Типичные причины отказов связаны не с конструкцией клеммы, а с условиями применения. К ним относятся перегрев из‑за превышения допустимой нагрузки, повреждение жил при некорректной подготовке проводника, неполная посадка проводника в зажим, попадание загрязнений и влаги, а также усталостные трещины паяных соединений при жестких тепловых циклах или вибрациях. Возможны также последствия длительного воздействия агрессивных химических сред на изоляционный материал или работы вне допустимого температурного диапазона.
О выходе из строя могут свидетельствовать признаки локального нагрева (потемнение корпуса, запах перегрева), изменение цвета лужения контактной площадки, деформация пластика рядом с выводами, расшатывание проводника в гнезде, периодические обрывы цепи при механическом воздействии, а также увеличение падения напряжения на соединении. Визуальный осмотр паяных швов на наличие трещин и кольцевых надрывов — важный диагностический признак.
Рекомендации по уходу и эксплуатации: соблюдайте правильную подготовку проводников с аккуратной зачисткой изоляции и без повреждения жил, используйте соответствующий инструмент для приводов пружины, контролируйте чистоту узла (избегайте попадания пыли, стружки, флюсовых остатков). Обеспечивайте разгрузку от натяжения для подключаемых кабелей, исключайте боковые усилия на выводы. Периодически проводите визуальный контроль контактных зон и паяных соединений, особенно после транспортировки и термоциклирования. При обслуживании повторная «дотяжка» не требуется — при необходимости извлеките и заново установите проводник. Не применяйте агрессивные растворители для очистки; допускается сухая мягкая чистка и продувка. При замене узла соблюдайте профиль пайки для монтажа в отверстия, используйте новые наконечники и контролируйте качество смачивания припаиваемых площадок.
Применение WAGO 736-856 с учетом требований стандартов и корректной технологии монтажа обеспечивает длительную безотказную работу, а периодический профилактический осмотр помогает своевременно выявлять потенциальные проблемы до их перехода в отказ.
| Производитель | Wago |
| Тип запчасти | Клемма |
| Заказ кратно | 28 |
| Минимальный заказ | 28 |
| Вес | 0 кг |
Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Двухуровневая клемма на печатную плату; 2,5 мм; Шаг контактов 10,16 мм; 12-пол.; CAGE CLAMP®; 2,50 mm; оранжевые Wago 736-856.
Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.
Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.
Цена Двухуровневая клемма на печатную плату; 2,5 мм; Шаг контактов 10,16 мм; 12-пол.; CAGE CLAMP®; 2,50 mm; оранжевые Wago 736-856 на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
