Номиналы по IEC/EN 60664-1

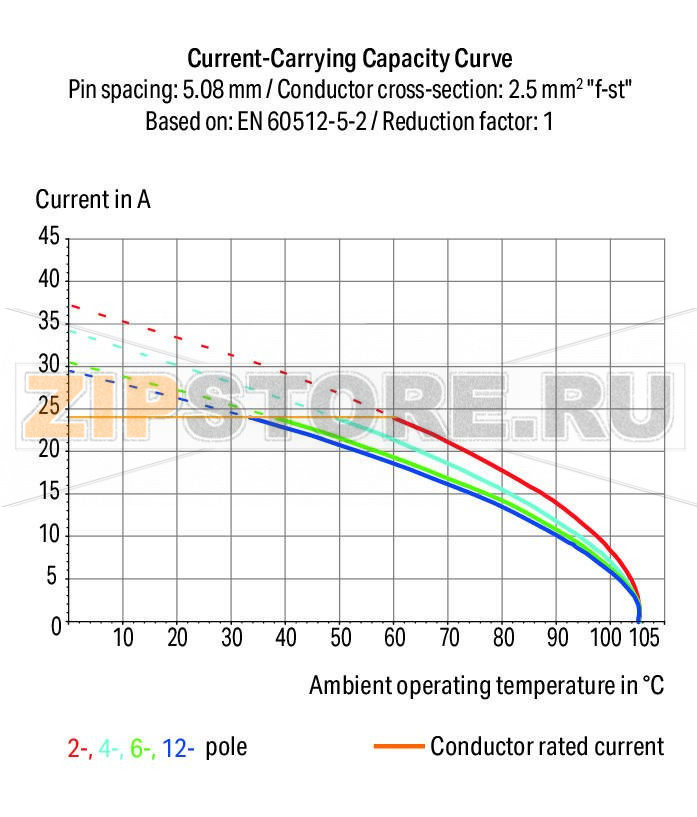

| Номиналы согласно 1 | IEC/EN 60664-1 |
| Примечание к номиналам | Между модулями |
| Номинальное напряжение (III / 3) | 630 V |
| Номинальное импульсное напряжение (III / 3) | 8 кВ |
| Номинальное напряжение (III / 2) | 1000 V |
| Номинальное импульсное напряжение (III / 2) | 8 кВ |
| Номинальное напряжение (II / 2) | 1000 V |
| Номинальное импульсное напряжение (II / 2) | 8 кВ |
| Номинальный ток | 21 A |
| Номиналы согласно 2 | IEC/EN 60664-1 |
| Примечание к номиналам 2 | Между уровнями |
| Номинальное напряжение (III / 3) 2 | 320 V |
| Номинальное импульсное напряжение (III / 3) 2 | 4 кВ |
| Номинальное напряжение (III / 2) 2 | 320 V |
| Номинальное импульсное напряжение (III / 2) 2 | 4 кВ |
| Номинальное напряжение (II / 2) 2 | 630 V |
| Номинальное импульсное напряжение (II / 2) 2 | 4 кВ |
| Номинальный ток (2) | 21 A |
| Примечание (легенда номиналов) | Категория перенапряжения III / Степень загрязнения 2 |
| Стандарт | UL 1059 |
| Номинальное напряжение UL (группа применения B) | 300 V |
| Номинальный ток UL (группа применения B) | 10 A |
| Номинальное напряжение UL (группа применения D) | 300 V |
| Номинальный ток UL (группа применения D) | 10 A |
| Стандарт | CSA |
| Номинальное напряжение CSA (группа применения B) | 300 V |
| Номинальный ток CSA (группа применения B) | 10 A |
| Номинальное напряжение CSA (группа применения D) | 300 V |
| Номинальный ток CSA (группа применения D) | 10 A |
| Технология соединения | CAGE CLAMP® |
| Тип приведения в действие | Инструмент (отвертка) |
| Одножильные проводники | 0,08 … 2,5 мм² / 28 … 12 AWG |
| Тонкие многожильные проводники | 0,08 … 2,5 мм² / 28 … 12 AWG |
| Многожильные с изолированным наконечником | 0,25 … 1,5 мм² |
| Многожильные с неизолированным наконечником | 0,25 … 2,5 мм² |
| Длина снятия изоляции | 5 … 6 мм / 0,2 … 0,24 inch |
| Угол ввода проводника к плате | 45° |
| Число полюсов | 24 |
| Общее число точек соединения | 24 |
| Общее число потенциалов | 24 |
| Количество отдельных объектов присоединения | 1 |
| Количество уровней | 2 |
| Примечание (поперечное сечение) | 12 AWG: THHN, THWN |

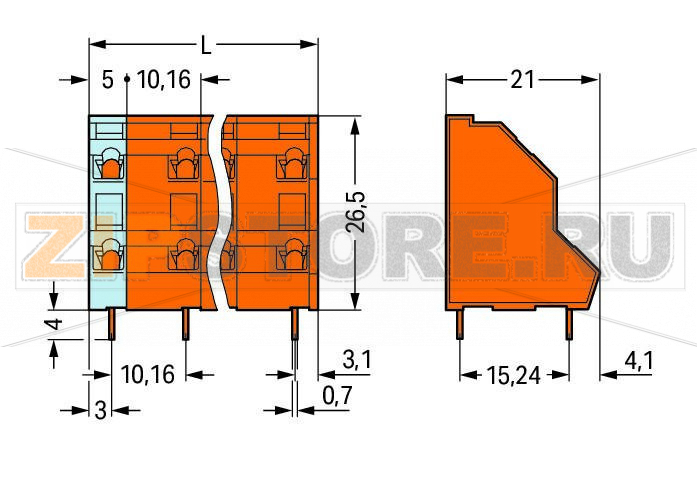

| Шаг контактов | 10,16 мм / 0,4 inch |
| Ширина | 17,76 мм / 0,699 inch |
| Высота | 30,5 мм / 1,201 inch |
| Высота над платой | 26,5 мм / 1,043 inch |
| Длина | 21 мм / 0,827 inch |
| Длина вывода под пайку | 4 мм |
| Размер вывода под пайку | 0,7 × 0,7 мм |

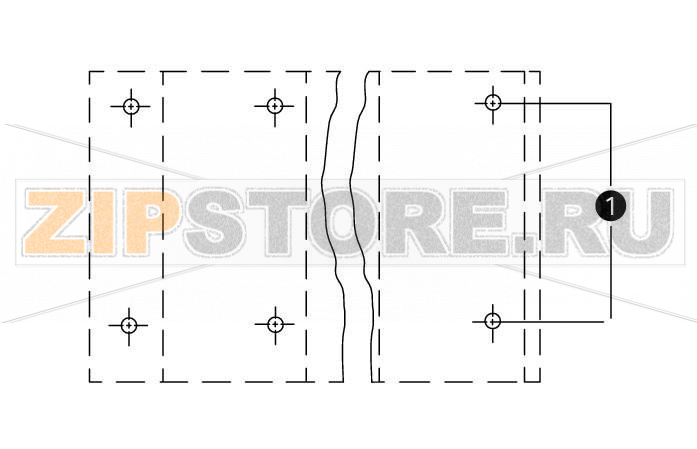

| Диаметр отверстия (допуск) | 1,3 (+0,1) мм |
| Тип монтажа на плате | THT |
| Расположение выводов под пайку | внутри клеммной колодки, линейное |
| Число выводов на потенциал | 1 |
| Цвет | оранжевый |
| Группа изоляционного материала | I |
| Изоляционный материал | Полиамид (PA66) |
| Класс горючести по UL 94 | V0 |
| Пружина зажима | Хромоникелевая пружинная сталь (CrNi) |
| Материал контактов | Электролитическая медь (EСu) |
| Покрытие контактов | Оловянное |
| Пожарная нагрузка | 0,695 MJ |
| Вес | 35,6 g |
| Диапазон температур | -60 … +105 °C |
| Группа продукта | 4 (Печатный монтаж) |
| Тип упаковки | BOX |
| Страна происхождения | PL (Польша) |
| GTIN | 4044918909914 |
| Код ТН ВЭД | 85369010000 |
Двухуровневая клеммная колодка на печатную плату Wago 736-812 предназначена для плотного и надежного подключения проводников в промышленной электронике, системах управления, автоматизации зданий и приборостроении. Пружинная технология CAGE CLAMP обеспечивает стабильный контакт без обслуживания, устойчивость к вибрациям и быстрый монтаж без регулировки по моменту. Двухъярусное исполнение позволяет экономить место на плате и в шкафу, а косой ввод проводника упрощает доступ в условиях высокой плотности компонентов.
Клеммная колодка Wago 736-812 ориентирована на длительную эксплуатацию в широком диапазоне условий. THT-монтаж обеспечивает высокую механическую прочность соединения с платой, а материалы корпуса и контактной группы рассчитаны на эксплуатацию при повышенных температурах и токовых нагрузках. Для системного распределения питания и сигналов возможно применение объединяющих элементов, а маркировка уровней упрощает обслуживание и трассировку цепей в составе оборудования.
Типичные причины отказов этой запчасти связаны с нарушением правил эксплуатации и монтажа. К ним относятся перегрев из-за завышенного тока или повышенного переходного сопротивления (неправильная подготовка проводника, загрязнение контакта), повреждение при пайке (перегрев площадок, «холодная» пайка, трещины в металлизации отверстий), механические нагрузки на выводы и дорожки платы (натяжение кабеля без разгрузки, вибрации сверх нормы), воздействие агрессивной среды и конденсата, а также применение неподходящих проводников или наконечников. Для пружинных клемм критично использование луженых скруток без наконечника — возможен ползучий эффект припоя и рост сопротивления контакта.
Признаки неисправности: потемнение или деформация корпуса, запах перегретого пластика, локальный нагрев в зоне зажима, следы оплавления изоляции проводника, визуальные трещины вокруг выводов на плате, шаткость клеммника при механическом воздействии, следы коррозии на контактных элементах. Электрически — заметное падение напряжения на клемме при рабочем токе, периодические обрывы/«плавающие» контакты, повышенное сопротивление соединения по сравнению с соседними точками.
Рекомендации по уходу и эксплуатации: использовать проводники установленного типа и сечения, соблюдать длину зачистки и чистоту жил; для многожильных проводов применять соответствующие наконечники, избегать залуживания проводника при работе с пружинным зажимом. Проводку выполнять без излишнего натяжения, предусматривать разгрузку от усилий и вибраций. При монтаже соблюдать рекомендуемые профили пайки и ограничения по температуре/времени, после пайки контролировать отсутствие трещин и «холодных» соединений. Периодически проводить визуальный осмотр, удалять пыль сухим воздухом, не применять агрессивные растворители. Поддерживать допустимые условия эксплуатации по температуре и влажности, обеспечивать вентиляцию шкафа и соответствующие расстояния утечки и изоляции. При повторных подключениях избегать повреждения жил и следить за корректной посадкой провода под зажим.
Соблюдение этих правил обеспечивает стабильный контакт, ресурс пружинного механизма и долговременную работу клеммной колодки Wago 736-812 в составе оборудования.
| Производитель | Wago |
| Тип запчасти | Клемма |
| Заказ кратно | 14 |
| Минимальный заказ | 14 |
| Вес | 0 кг |
