Citizen серии CLP и CLS смена ПО

3 февраля 2015

Рассматриваемые принтера этикеток серии CLP и CLS модели 521,621, 631. Думается, алгоритм смены внутреннего программного обеспечения на остальных принтерах этикеток Citizen аналогичен.

Способов обновления внутреннего программного обеспечения множество, все они основаны на отправке в принтер специального файла с расширением .s4e содержащим прошивку. Мы рассмотрим только программу Send File и Windows драйвера Seagull.

Программное обеспечение для смены прошивки принтеров этикеток Citizen.

Send File.

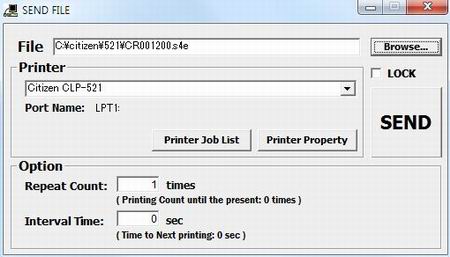

 Интерфейс программы Send File
Интерфейс программы Send File


Программа хоть и позволяет сменить прошивку на принтере этикеток Citizen, однако некоторая сыроватость присутствует, например, на рисунке, в строке File написано C:\citizen\521\CR001200.s4e, но вот путь, отображается несколько оригинально, вместо слеша используется какая-то закорючка. Так же программа не самодостаточна - требуются установленные драйвера прошиваемый на принтер этикеток Citizen.

Windows драйвера Seagull.

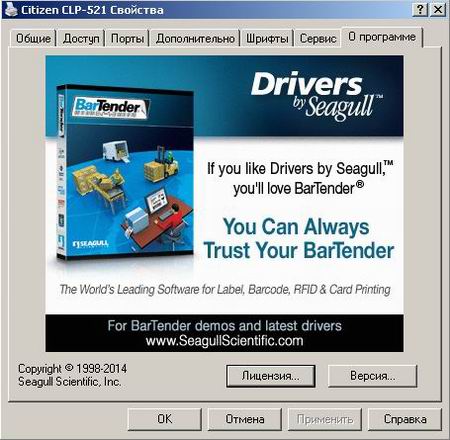

Стандартные драйвера Windows принтера этикеток Citizen
Стандартные драйвера Windows принтера этикеток Citizen


Более естественный способ смены прошивки на принтере этикеток Citizen - это сами драйвера, интерфейс полностью на русском языке и не требуется установка дополнительных драйверов.

Немного теории.

Смена внутреннего программного обеспечения делится на следующие фазы.

  • Передача файла из компьютера в принтер. Данные из файла загружаются в ОЗУ принтера этикеток.
  • Обработка полученного файла в ОЗУ принтера и запись прошивки из ОЗУ в память программ принтера этикеток.
  • Автоматическая перезагрузка принтера после смены внутреннего программного обеспечения. Принтер выходит в режим смены внутреннего программного обеспечения или в рабочий режим.

Методика смены внутреннего программного обеспечения.

В новых версиях прошивок предусмотрена автоматическая прошивка. Достаточно отправить файл прошивки на принтер и смена внутреннего программного обеспечения произойдет без участия пользователя главное дождаться перезагрузки этапа самостоятельной принтера - это около 2-5 мин.

В старых версиях прошивках для смены внутреннего программного обеспечения, необходимо зайти в режим замены программного обеспечения, для этого удерживая клавиши PAUSE и STOP включить принтер этикеток, при этом загорится зеленый светодиод Power и начнет моргать светодиод Print, символизируя о готовности. Так как в режим замены программного обеспечения, принтер входит на любой версии прошивки, то мы будем рассматривать именно этот способ.

Фаза 1. Входим в режим замены внутреннего программного обеспечения - для этого, удерживая клавиши PAUSE и STOP включаем принтер этикеток, зеленый светодиод Power горит, а светодиод Print мигает.

Принтер этикеток Citizen CLP и CLS модели 521,621, 631 – режим замены внутреннего программного обеспечения
Принтер этикеток Citizen CLP и CLS модели 521,621, 631 – режим замены внутреннего программного обеспечения



В меню принтера, выбираем принтер для прошивки, в нашем случае CLP521, у выбранного принтера заходим в окно свойств.

Окно «Свойства принтера»
Окно «Свойства принтера»



Откроется окно свойств выбранного принтера, в нем выбираем вкладку «Сервис», на этой вкладке нажимаем пункт меню «Отправка файла на принтер…»

Пункт меню «Отправка файла в принтер»
Пункт меню «Отправка файла в принтер»



В открывшемся диалоговом окне выбираем файл с расширением .s4e. Стоит обратить внимание, что прошивки принтеров CLS (DR00XXXX.s4e) и CLP (CR00XXXX.s4e) не взаимозаменяемы, но в пределах одной серии совместимость полная и обратная. На практике, это означает в принтер этикеток Citizen CLS621 с прошивкой DR000400 можно безболезненно запрограммировать более раннюю версию, например DR000000

Выбираем файл для прошивки, расширение обязательно должно быть .s4e
Выбираем файл для прошивки, расширение обязательно должно быть .s4e


После выбора файла с прошивкой данные из выбранного файла будут загружаться в ОЗУ принтера. При этом на принтере будут светиться два зеленых светодиода Power и Print.

Принтер этикеток Citizen CLP и CLS модели 521,621, 631 – режим загрузки ПО в ОЗУ принтера
Принтер этикеток Citizen CLP и CLS модели 521,621, 631 – режим загрузки ПО в ОЗУ принтера


Как только файл в окне очереди заданий принтера дойдет до 100%, то принтер переходит в следующую фазу программирования – в режим обработки полученного файла, при этом горит зеленый светодиод Power и красный светодиод Error, а красный светодиод Condition мигает.

Принтер этикеток Citizen CLP и CLS модели 521,621, 631 – режим полученного файла ПО в ОЗУ принтера
Принтер этикеток Citizen CLP и CLS модели 521,621, 631 – режим полученного файла ПО в ОЗУ принтера

Процедура довольно продолжительная, требуется обязательно требуется дождаться ее окончания, в это время принтер ни в коем случае нельзя выключать, примерное время выполнения 2-10 мин. Если же по истечении 10 минут операция не прекратится – значит, прошивка не от этой серии принтера.

Важное замечание. Если во время замены ПО выключить принтер или пропадет напряжение в сети, то некоторой долей вероятности придется менять всю материнскую плату или прошивать ее на физическом программаторе.
