APC Smart SC620I не реагирует на 220В, ремонт, схема

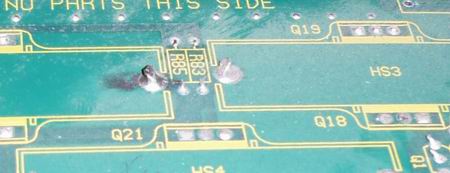

Рис.1 APC Smart CS620I (640-0232K), изгиб материнской платы приводит к короткому замыканию на корпус.
Неисправность со слов заказчика. Не включается.
Первичная диагностика. При подключении 220В, не слышно привычного щелчка реле, на аккумуляторе отсутствует напряжения заряда. На плате обнаружено короткое замыкание +12 на корпус.
Ремонт: Шасси 640-0232K rev1.0, третье поколение. Проверка показала, +12В,+5В отсутствует.
Рис.2 APC Smart CS620I (640-0232K), цепь формирования +12В и +5В.
Привычная замена довольно редко встречающегося PNP транзистора Q6 (2N2907), результатов не дала, но +12В появилось, +5 вольт нет. Так как +5В дает параметрический стабилизатор VR1(78L05), то вполне логичная попытка замены VR1(78L05) не дала результатов, а проверка сопротивления цепей +5В показала 3 Ом, по этой причине на выходе стабилизатора напряжение было равным нулю. Дальше все просто, неисправный элемент был установлен на колодке, процессор был причиной КЗ цепи +5В. Замена процессора P87C51FB-4N (EPROM:16Кx8бит OTP; SRAM:256Б; 2,7÷5,5В прошивка PD0404-001 REV1) на заведомо исправный, полностью устранило проблему, ИБП APC Smart SC620I заработал.

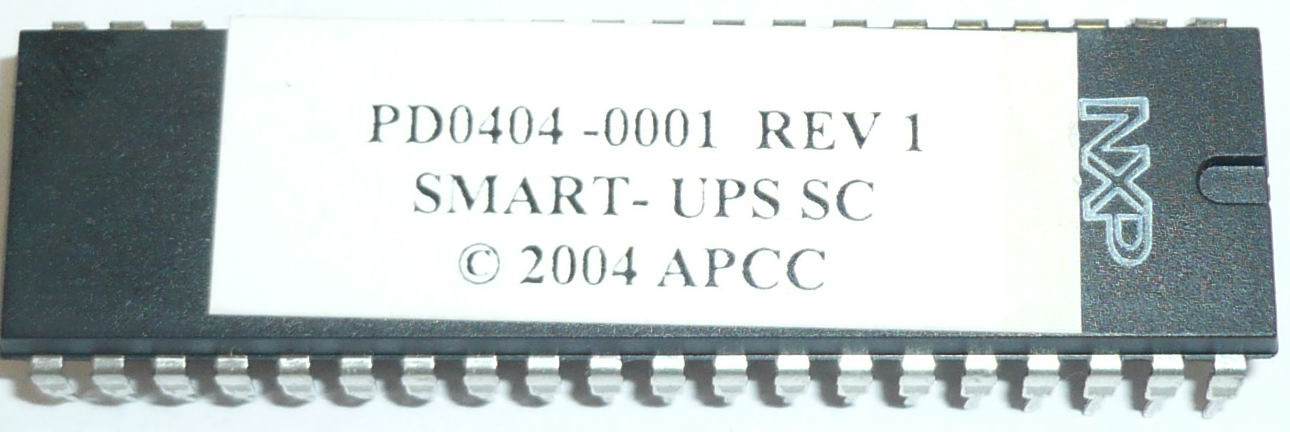

PD0404-001 REV1
Заключение. Прошивку процессора скачать не удалось, как собственно и выяснилось, что ChipProg+ не поддерживает P87C51FB-4N. Прошивка EEPROM 93C66B для APC Smart SC620I параметры ИБП, зашитые в прошивке можно увидеть на рис. 3, рис. 4, рис. 5.

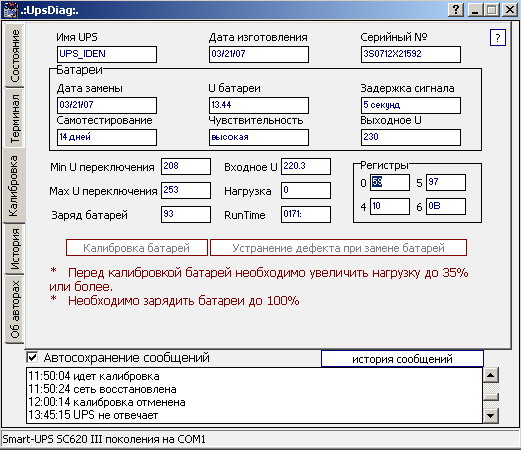

Рис.3
Рис.4

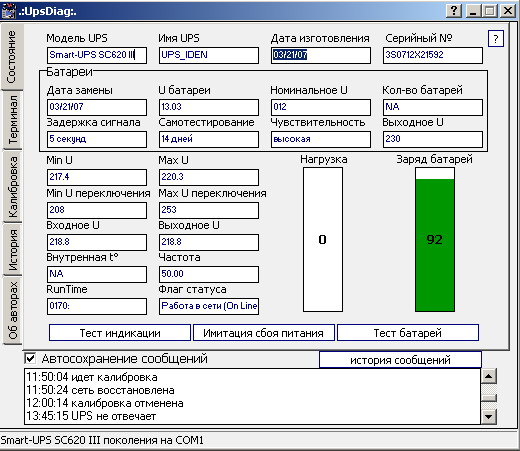

Рис.5
Неисправность встречалась 1 раз.
