Argox X-2000v, не калибруется

6 декабря 2018 82 просмотров

Датчик этикетки принтера Argox X-2000, сверху в планке установлен датчик на отражение(излучатель+приемник) снизу излучатель датчика на просвет.

Неисправность со слов заказчика. Не печатает этикетки

Первичная диагностика. При нажатии клавиши протяжки ленты (FEED) принтер выдает несколько этикеток, а при отправки задания с компьютера - дает ошибку "Media OUT". После сброса к заводским настройкам и последующей калибровки выдает по одной этикетке, но при этом все равно не видит край этикетки.

Ремонт. Датчик "на просвет" давал нестандартный значения

  • 2,8В без подложки и этикетки.
  • 1,8В на подложке
  • 1,2В на этикетке с подложкой

Как можно увидеть разница интервалов между подложкой и этикеткой составляет всего 0,6 вольта, по всей видимости операционник в схеме не предусмотрен, поэтому скорее всего должна быть стандартная разница уровней TTL около 2В.

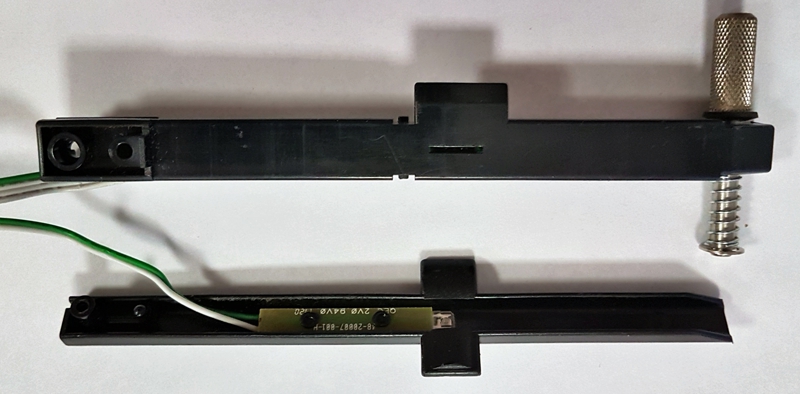

При переключении датчика в режим работы "на отражение"  ситуация не изменялась - уровни сигналов были явно занижены. Если датчик разобрать и изъять его из кожуха, то уровни сигналов датчика "на просвет" становятся нормальными

  • 4,8В без подложки и этикетки.
  • 3,8В на подложке
  • 1,3В на этикетке с подложкой

При визуальном осмотре наблюдалась небольшая деформация пластикового основания датчика. Вариантов было два - либо менять пластиковое основание датчика с самими датчиками, либо делать вносить изменения в конструктив датчика. Проблема следующая, в основании датчика есть щелевое отверстие, которое стоит напротив излучателя и приемника, в виду деформации пластика, выставить датчик идеально напротив щели не удавалось. Самое простое решение - это сделать щель более крупной, как это скажется на дальнейшую эксплуатацию неясно, но после расширения отверстия под датчик калибровка принтера сделалась без особых проблем.

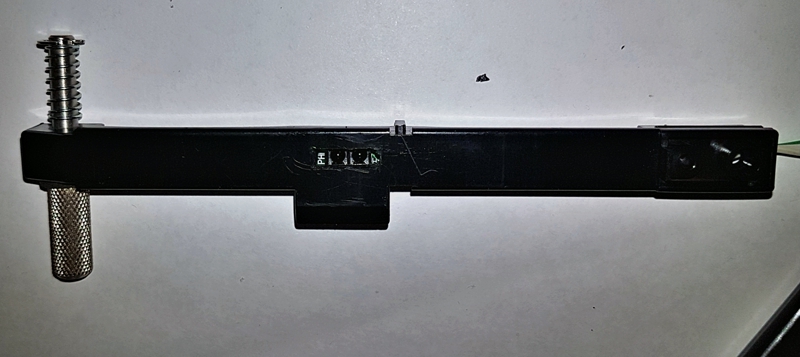

Планка под датчик после "доработки", вместо узкой щелки большое отверстие.

Заключение.  Ремонт относится к разряду - "Так делать не надо", но у него одно преимущество, пока данная запчасть идет от поставщика, принтер будет находится в работоспособном состоянии. Повторять данный ремонт настоятельно не рекомендуется, только в самом крайнем случае!!! Задача данного описания - описать работу/диагностику датчика бумаги принтера Argox X-2000 на реальном примере.
