Штрих-ФР-К, модификация «обрубок»

Введение. Есть такой замечательный ККМ – Штрих-ФР-К с просто огромным ресурсом эксплуатации. Но есть у ККМ один серьезный недостаток, он имеет нестандартные габариты, а именно – большую длину, за что и получил прозвище «полено» Однако среди механиков ЦТО распространена еще одна модификация – «обрубок». Несмотря на кажущуюся капитальность переделки, делается «обрубок» довольно просто и быстро, а после доработки сфера применения значительно расширяется.
Задача. Получить АСПД/ЧПМ малых габаритов с высоким уровнем надежности, низким показателем цены и протоколом Штрих.
Реализация.
Слесарные работы.
Корпус распиливается в два этапа, сперва пластик, собранный в единый корпус вместе с крышками, затем отдельно железо. Причем железо отрезается таким образом, что бы пластик корпуса был длиннее чем железное основание. При этом на железном основании должны остаться два отверстия с резьбой, они потом пригодятся.

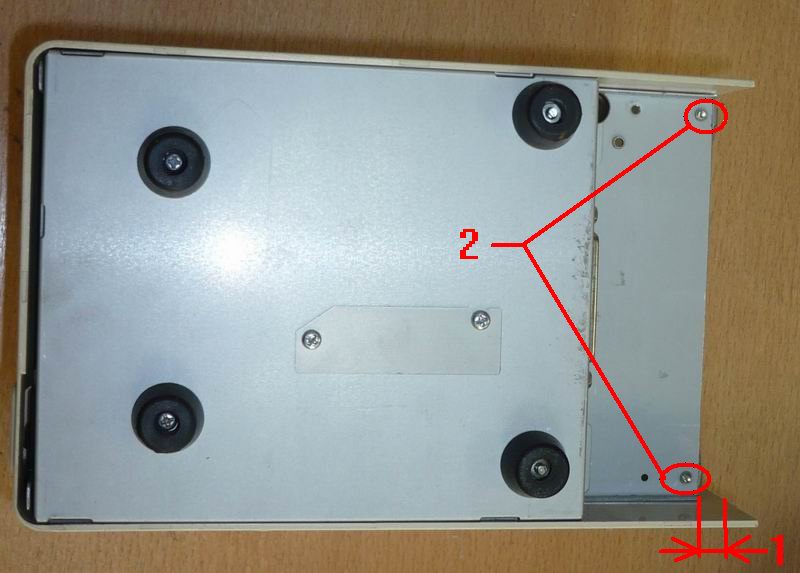

Отрезаем железо так, что бы был зазор 1, и в то же время оставались отверстия с резьбой 2.

На приведенном фото – бракованная модификация обрубка, на самом деле зазор 1 составляет всего 3-4 мм.

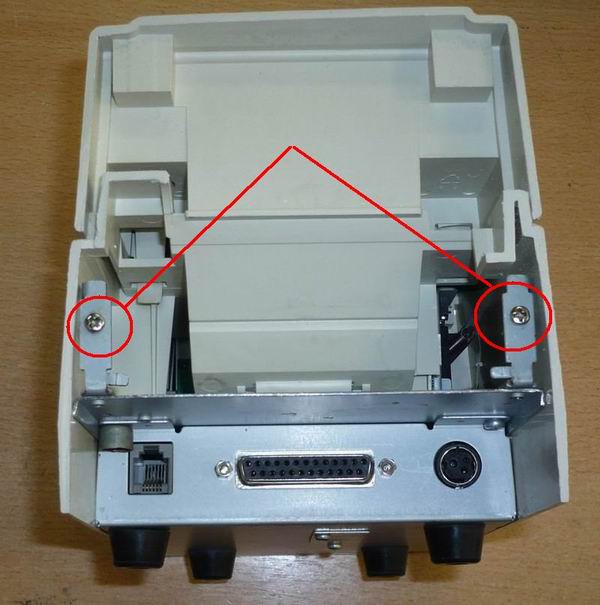

Задняя стенка крепится на двух болтах.

Заднюю стенку крепим на двух болтах, так как для приклеивания требуется более точная обработка и подгонка. После того как прикрутили будущую заднюю стенку обводим карандашом контур и уже дриммелем вырезаем нужный контур, получается убого, зато быстро.

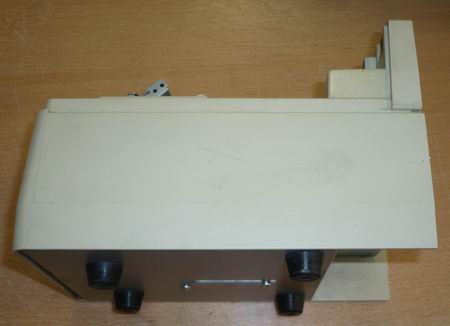

Остатки задней верхней крышки приклеиваем к корпусу.

Остатки задней верхней крышки приклеиваем на суперклей, можно и на дихлорэтан – он тоже хорошо схватывает пластик, тут дело вкуса. В любом случае поверхности для клеевой зацепки хватает.

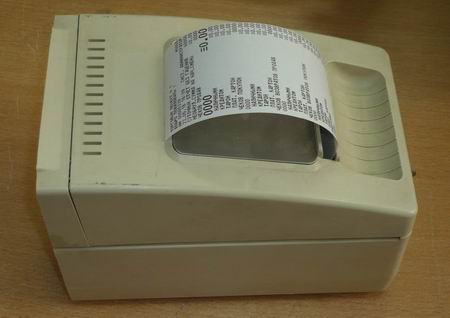

Собранный вариант, готовый к эксплуатации.

Для крепления пластикового корпуса к железному основанию, достаточно трех заводских болтов крепления. Второй комплект резиновых ножек устанавливаем, как можно ближе к задним углам, так получается устойчивее.


Электроника.

Данный пункт доработки является необязательным к выполнению, хотя выполнение этого пункта несколько раз спасало от поездок на точку. Делать его или нет – личное дело каждого. Суть доработки – заблокировать датчик головки и бумаги контрольного принтера. Теперь даже если грамотный пользователь задумает залить настройки с другого ЧПМ, у которого включен контрольный принтер, то это не приведет к поломке аппарата.

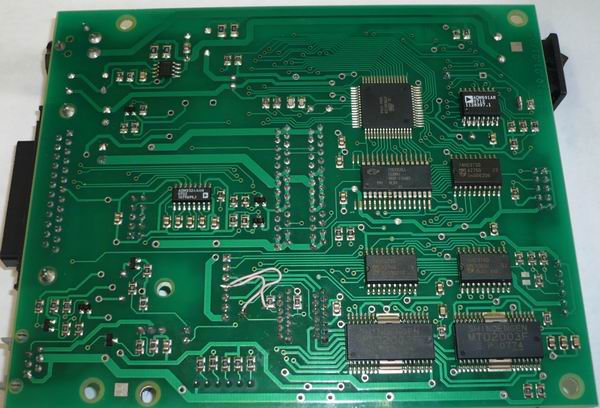

Доработанная системная плата.

Как можно увидеть – вся доработка, это два проводка, то есть сам процесс не займет много времени.

  • Датчик открытия термоголовки - 8 вывод разъема XS2 замыкаем на землю
  • Датчик бумаги – 6 вывод разъема XS2 замыкаем на землю.

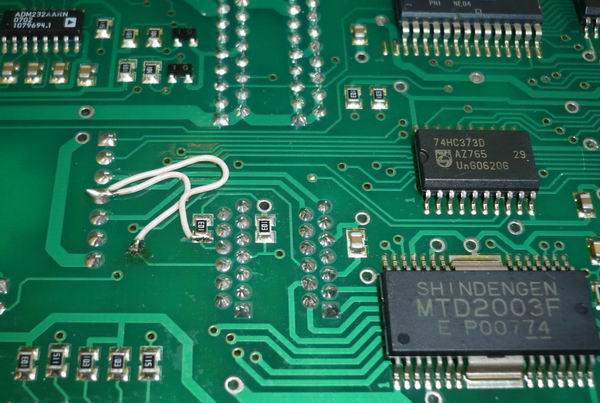

Доработка разъема XS2 для работы без принтера. Вывод 6 и 8 подключаем к земле.

Собственно процесс доработки закончен.
Заключение. Следует отметить на фоне упадка спроса на ЧПМ на базе Штрих-ФР-К, модификация «обрубок» до сих пор пользуется популярностью, даже не смотря на топорность доработки. Скорее всего это связано с низкой ценой, протоколу обмена Штрих и невероятной надежностью принтера Citizen.

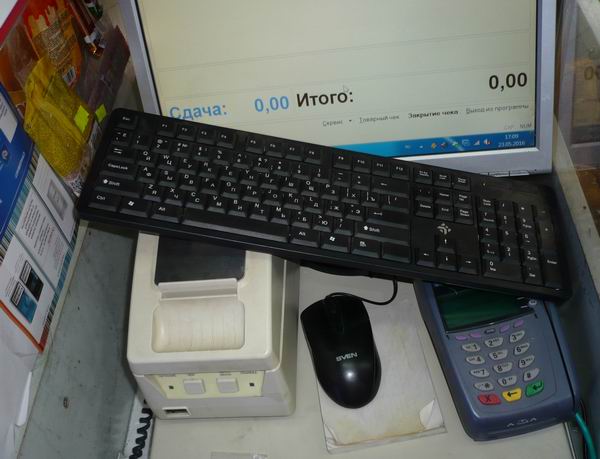

Обрубок АСПД Штрих может уместится даже в самом малом объеме рабочего места.
