Benq Q7T4, инвертор 48.L1C02.A13

14 марта 2015

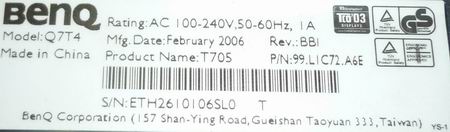

Рис. Монитор BENQ Q7T4, инвертор 48.L1C02.A13

Введение. Есть такая категория ремонтов «горе от ума», суть такого ремонта – новичок сделает такой ремонт без проблем, а вот специалист споткнется, и будет искать поломку, которой нет. Мы уже отмечали такие ремонты, например инвертор IP-35135B, пришло время добавить в записную книжку еще один пример такого ремонта.
Неисправность со слов заказчика. Монитор BENQ Q7T4 не включается.


Первичная диагностика. Проверяем лампы – лампы исправны. Инвертор выполнен по классической схеме генератора на двух транзисторах с самовозбуждением, поэтому подойдет универсальная схема для таких инверторов.

Не работает верхнее плечо розжига  ламп, неисправен яркостной транзистор Q805 (FQU11P06) и в одном плече генератора пробит транзистор Q809(2SC5707) – по универсальной схеме соответственно яркостной Q203 и плечо генератора  Q209.

Рис. В районе верхнего генератора явное потемнение гетинакса.

В районе верхнего генератора наблюдается сильное потемнение платы вследствие перегрева радиоэлементов.
Ремонт.  Транзистора включения Q805 (FQU11P06) не нашлось на складе – был поставлен аналог FU9024N, транзистор в плече генератора Q809(2SC5707) меняем вместе со вторым плечом Q808(2SC5707) даже если Q808 (2SC5707) исправен. После замены неисправных элементов, при включении CCFL лампа  верхнего генератора зажигается ярко, в то время как лампа нижнего генератора (который не ремонтировался) еле-еле горит, транзисторы верхнего генератора Q808, Q809 (2SC5707)  и ключевой транзистор Q805 (FQU11P06) очень сильно греются.  Возникло предположение, что конденсатор  С826  в цепи обратной связи неисправен,  но, ни его замена, ни подкидывание трансформаторов с нижнего плеча проблему не устранило. У верхнего плеча розжига ламп было заменены все детали, но неисправность не устранилось. Следует отметить тот факт, все работы проводились только на инверторе и технологических CCFL лампах, именно этот факт оказался ключевым в ремонте, после долгих диагностических работ выяснилось – инвертор 48.L1C02.A13 в принципе не стартует без скалера.  При подключении скалера  лампы стали зажигаться равномерно и транзисторы верхнего плеча розжига ламп перестали греться.

Рис.  Монитор BENQ Q7T4, инвертор 48.L1C02.A13 без скалера запускается нестабильно

Заключение. Фактически если после замены неисправных транзисторов монитор бы собрали и включили – то монитор бы включился и был отправлен на тех прогон, а вот стандартные действия специалиста по ремонту мониторов – запуск инвертора без всей периферии, в данном ремонте оказались фатальными для времени ремонта, ремонт затянулся на непропорционально долгое время.
