BIT3102, ремонт монитора

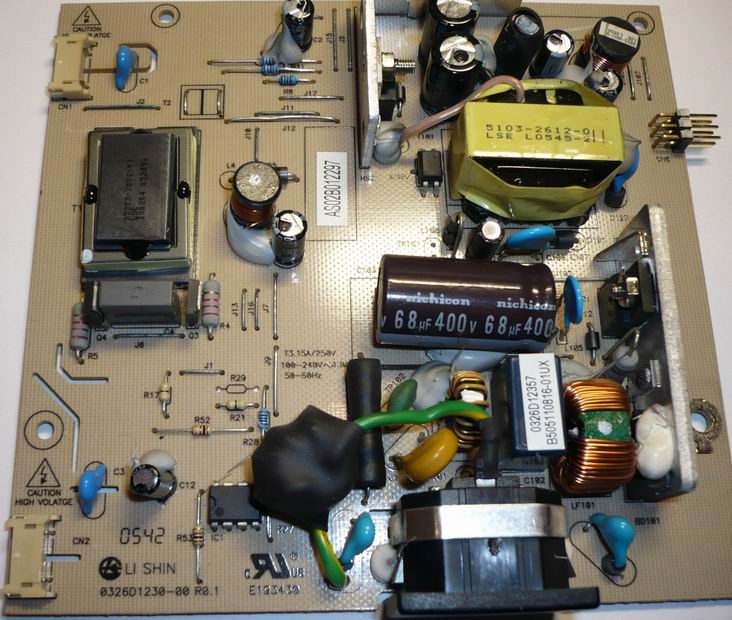

Рис. Инвертор 0326D1230-00 монитора Acer AL1511 вид со стороны деталей.
Введение. Обыкновенный ремонт монитора Acer AL1511 s ET.L1408.161 инвертор 0326D1230-00. Однако благодаря замечательной подборке отключение защиты в инверторах LCD мониторов (посмотреть) диагностика и ремонт выполнены в кратчайшие сроки.
Неисправность со слов заказчика. Не включается.
Первичная диагностика. Замена конденсаторов по кругу результатов не дала. Кстати скаляр данной модели монитора выполнен с стабилизатором 5В на борту, поэтому при отключенном скаляре включить инвертор несколько проблематично, так как на инверторе в разъеме скаляра нет +5В. Для включения необходимо: из построечного резистора на 50кОм делаем реостат и получаем 3,5В для сигнала ON/OFF. При включении без скаляра, на лампах наблюдается кратковременная неяркая вспышка и инвертор уходит в защиту. Схему найти не удалось, ближайшая по схемотехнике схема, это четырех ламповый инвертор BN44-00082B.
Ремонт. Решено запустить ШИМ контроллер BIT3102A в режиме отключенной защиты.
Рис. Отключение защиты в ШИМ контроллере BIT3102A
Рис. Инвертор монитора Acer AL1511 s ET.L1408.161 (приблизительная схема, оригинал BN44-00082C)
При включении в режиме отключения защиты выгорели два ключа ламп CCFL, на рис 2 это Q5, Q7 (D1805), найти именно такие транзисторы не удалось, взамен были установлены распостраненные 2SC5707. После замены сгоревших транзисторов монитор заработал. Ремонт окончен.
Для справки.
Рис. Инвертор 0326D1230-00 монитора Acer AL1511 вид со стороны пайки.
9 comments
Внимание! Все работы связаны с высоким напряжением, опасным для жизни, перед началом работ обязательно убедитесь, что плата монитора не подключена к сети 220В
Немного теории.
Варистор – полупроводниковый резистор, сопротивление которого изменяется при изменении приложенного напряжения. Основная задача варистора в блоках питания – защита цепей от перенапряжения.
Принцип работы варистора в блоках питания
Рис. 1 Принцип работы варистора в блоках питания, увеличение скорости срабатывания предохранителя или защита от импульсных бросков напряжения.
Варистор включается параллельно входному напряжению 220В, и фактически постоянно находится под этим напряжением, однако ток в этом состоянии через варистор очень мал. В случае возникновения выброса по напряжению, сопротивление варистора резко падает и шунтирует защищаемые цепи, ток в этом состоянии может достигать нескольких тысяч ампер.
Исходя из этого, на время ремонта удалим варистор (поз. 3 рис. 2) вообще, без него схема будет работоспособна, но без цепи защиты от перенапряжений. На время диагностики нам это непринципиально.
Так как основная задача варистора, уничтожить предохранитель, то, скорее всего, сгорел предохранитель (поз. 1 рис. 2). При отсутствии измерительного прибора, проверяется методом замены.
Немного теории
Терморезистор – полупроводниковый резистор, сопротивление которого изменяется при изменении температуры.
Термистор (NTC-термистор) - сопротивление терморезистора с повышением температуры уменьшается.
Принцип работы NTC-термистора в блоках питания
Рис.3 Принцип работы NTC-термистора в блоках питания, мягкий пуск.
Основная задача термистора в блоках питания - ограничение пускового тока. При включении блока питания термистор имеет температуру окружающей среды и сопротивление в несколько Ом. Конденсатор выпрямителя в момент включения представляет из себя короткозамкнутую нагрузку, в цепи происходит скачок тока, но термистор не даёт ему подняться выше предела, зависящего от сопротивления термистора. При прохождении тока через термистор, последний разогревается и его сопротивление падает почти до десятых долей Ома, и в далее он не влияет на работу устройства. Происходит так называемый мягкий пуск.
Есть шанс, что мог выйти из строя терморезистор (поз. 2 рис. 2), при проверке измерительным прибором эта деталь должна звонится, приблизительно, от 1 до 80 ом. В случае отсутствия измерительного прибора, на время ремонта, закорачиваем перемычкой. Предварительно убедившись, что терморезистор подключен последовательно в питающей цепи (см. рис. 3).
Внимание! Подключить диодный мост можно по разному, поэтому обязательно запомните с какой стороны был ключ.
Конденсатор (поз. 5 рис. 2), неисправность можно определить визуально, по вздутию. Проверяется заменой.
Внимание! Полярный конденсатор имеет плюс и минус, будьте внимательны при установке, соблюдайте полярность.
Внимание! Полярный конденсатор имеет особенность накапливать заряд, перед выпаиванием желательно замкнуть конденсатор резистором 5-10кОм, в крайнем случае отверткой.
После замены всех перечисленных деталей, можно включать монитор, для проверки.
Общая стоимость запчастей для диагностики
Предохранитель - 7 руб.
Диодный мост - 15 руб.
Конденсатор- 40 руб.
Отвечая на вторую часть вопроса.
Универсального блока питания нет, в принципе практически любой инвертор можно прицепить один вместо другого, лишь бы длина ламп совпадала. Но в Вашем случае это практически нерешаемая задача, очень мого нюансов.
Из расходных материалов, Вам понадобится припой и флюс. Припой желательно тонкий 1,5-2 мм в диаметре, с канифолью внутри, им легче всего паять, не имея опыта пайки, просто поднести проволочку припоя и жало паяльника к месту пайки, а расплавленное олово само растечется, как надо. Тоньше не рекомендую, с ним намучаетесь, толще тоже слишком много олово ляжет на место пайки, вместо конусной пайки, выйдет шарик олова на месте пайки. Длину проволоки припоя берите, как можно короче, Вам на все про все с лихвой хватит сантиметров 5, остальное все равно ляжет мертвым грузом. Флюс рекомендую ЛТИ-120 - это довольно некапризный флюс, практически не брызгается при перекаленном паяльнике, берите корпус непроливайку с кисточкой, его редко подделывают. При покупке, если есть возможность, обратите внимание на цвет флюса, он должен темный ближе к желтому, но никак не темный ближе к черному. Если нет ЛТИ120, берите спиртоканифольную смесь, но паять с этим флюсом желательно в очках, у него есть тенденция брызгаться, нет очков – старайтесь близко не приближать глаза к месту пайки. Если есть хоть какой то паяльник, это хорошо, новый паяльник брать не рекомендую, любым паяльником можно паять. Определите, какое у вас жало на паяльнике медное (обычно жало в виде плоской отвертки) или с покрытием (обычно жало выполнено в виде конуса). Проверяется легко, жало паяльника нагревается до рабочей температуры и отверткой попробуйте снять окалину, если окалина снимается лохмотьями, то достаточно просто тряпочкой быстро снять окалину с жала, в случае если окалина не снимается, а с жала сыпется мелкая сажа, то у Вас паяльник с медным жалом, его придется обработать напильником (ни в коем случае не обрабатывайте напильником жало с покрытием!!!) до появления красной меди, а затем нанести на жало припоя, это называется залудить паяльник. Китайский или нет паяльник, главное, что бы паяльник был залужен, иначе только плату убьете, а выпаять ничего не сможете. Измерительный прибор брать не рекомендую, только деньги зря потратите, лучше купите лампу накаливания (40-60вт) и патрон к ней либо просто к цоколю лампы припаяйте провода (флюс поможет) и замотайте цоколь изолентой. Демонтируйте варистор (тот который вспучился) и предохранитель, вместо предохранителя запаяйте провода от лампы накаливания и включите собранное устройство в сеть, будьте готовы сразу выключить. Если у вас сгорел только предохранитель и варистор, то лампочка кратковременно вспыхнет и потухнет, это значит первичные цепи у Вас в порядке, меняйте предохранитель и наслаждайтесь проделанной работой. Если лампочка ярко загорится и не потухнет, срочно выключайте из розетки монитор, у Вас неисправны первичные цепи, скорее всего битый диодный мост. Меняйте диодный мост и опять включайте на лампу. Если лампа будет гореть ярко и в этот раз – остановитесь, дальше уже работа для специалиста, и консультации тут не помогут.
Схемы бока питания на приведенной схеме в начале статьи – нет, это схема инвертора. Те цепи, которые вы сможете отремонтировать это классика, и есть в любом блоке питания. Например схема блока питания D-link все, что слева от конденсатора С1, включая конденсатор С1 - это и есть ваши цепи, правда на этой схеме нет варистора, но мысленно представьте, что стоит вместо конденсатора CX.
Удачи Вам и Вашему монитору!
P.S. Не сочтите, что я умничаю, просто для общего развития. Варистор защищает от импульсных скачков напряжения, а вот дальше в цепи стоит термистор, он защищает от импульсных скачков тока.
