Блок управления кассовым боксом BZTO: диагностика и ремонт
Блок управления кассовым боксом MB4AACB производства Борского завода торгового оборудования
Введение. Блок управления кассовым боксом MB4AACB производства Борского завода торгового оборудования (Нижний Новгород) имеет несколько неприятных моментов при эксплуатации - низкий ресурс датчиков, отсутствие этих самых датчиков в свободной продаже и что самое неприятное, неисправность датчиков выглядит как поломка пускового конденсатора драм-мотора.
Неисправность со слов заказчика. Транспортерная лента не двигается или двигается но с рывками.
Первичная диагностика. Если перекрыть оптические датчики рукой, то лента кратковременно дергается и тут же останавливается при каждом перекрытии датчиков. Замена пускового конденсатора результата не дает. Поворот регулятора уровня усиления датчиков в минимальное и максимальное положение на ситуацию не влияет.
Ремонт. Если демонтировать датчики из посадочных мест, то можно подобрать расстояние, на котором датчики и соответственно блок управления транспортерной ленты, начинают работать - это расстояние значительно меньше ширины ленты. Данный способ проверки позволяет со 100% вероятностью продиагностировать и выявить неисправность. По факту менять оба датчика не нужно, требуется только замена излучателя, купить у производителя подобный датчик не представляется возможным поэтому ставим аналог, например "Бесконтактный выключатель ВТИЮ.5162" от производителя Теко. Оба датчика залиты мягким пластиком, поэтому достаточно легко разбираются - причем установочные размеры самого излучателя подходят один в один. Замененный светодиод-излучатель заливается обычным термоклеем (клеевым пистолетом).

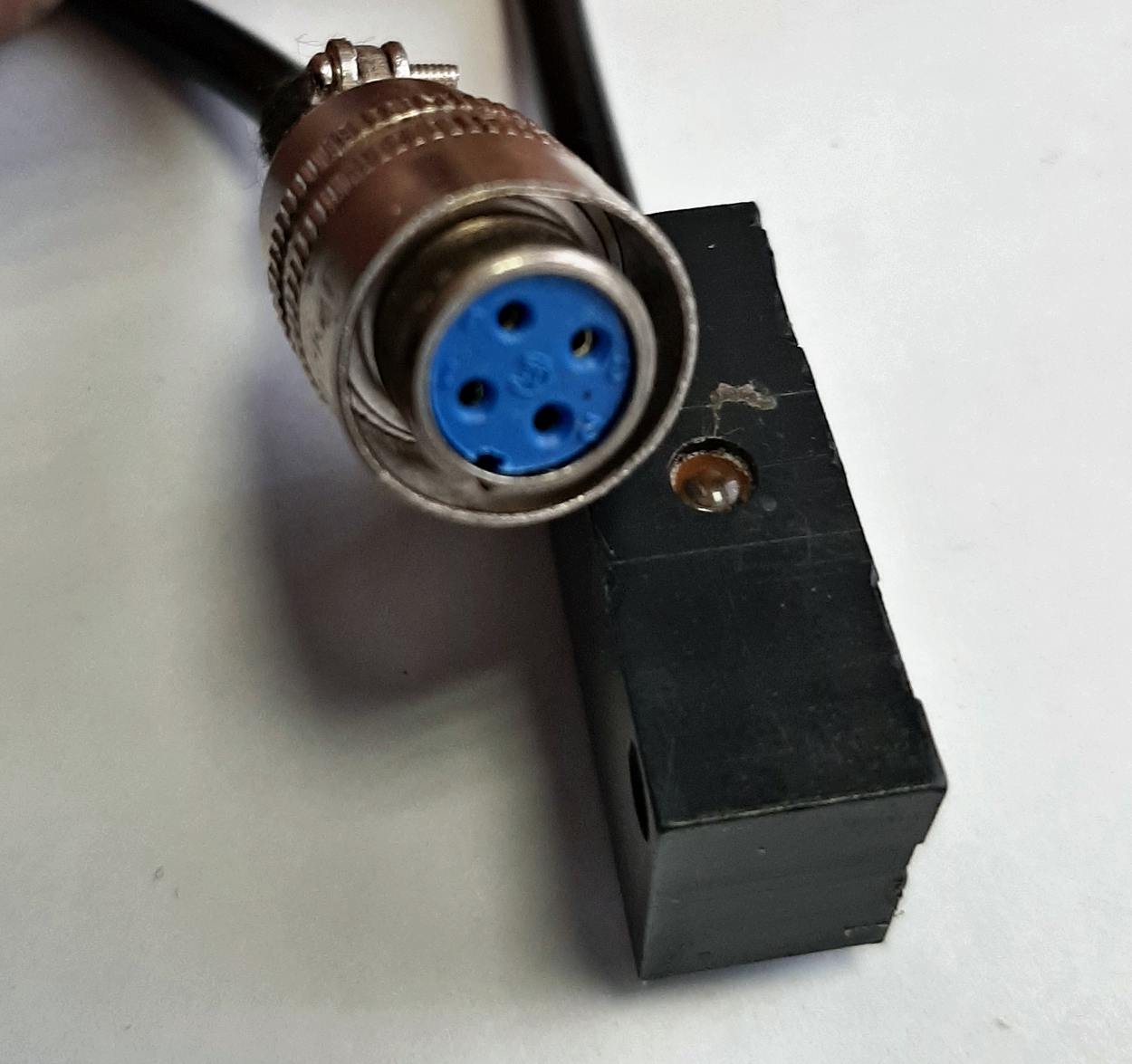

Излучатель - основные признаки: светодиод прозрачный, разъем на 4 пина, само собой должен светится в объективе фотоаппарата.
После замены излучателя настоятельно требуется настроить датчики до заводских значений - отмеряем расстояние равное ширине ленты и выкручиваем регулятор усиления до тех пор пока лента не перестанет двигаться. Далее подкручиваем бегунок резистора немного назад, чтобы лента кассового бокса вновь начала двигаться.
Справочная информация.

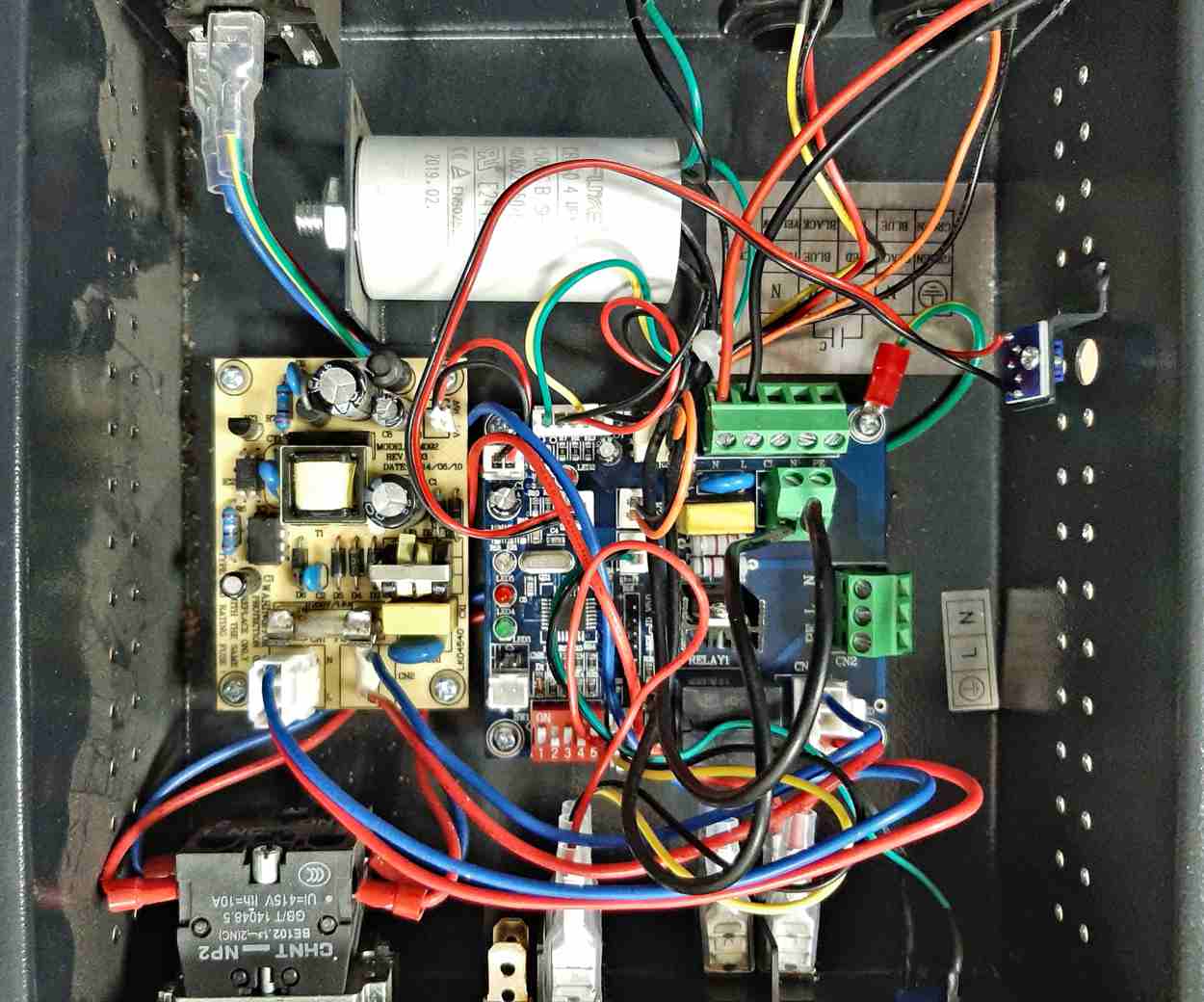

Схема управления драм-мотора:
Схемотехника данного блока управления такова, что на клеммах мотор редуктора всегда находится напряжение, так что проверить включение/выключение без нагрузки не удастся - там всегда напряжение. Для проверки блока управления BZTO на разъем CN4 на контакты L,N (два крайних вывода) подключаем лампу накаливания для имитации работы двигателя.
Алгоритм работы светодиодов:
При подаче напряжения на блок управления BZTO загорается красный светодиод LED2. При включении лампы рабочая/нерабочая касса переключателем LIGHT(разъем LAMP) - загорается светодиод LED4 в зависимости от включенного алгоритма - включено постоянно или моргает, работает светодиод либо горит постоянно либо моргает в такт лампе.
Нажимаем кнопку "START" загорается синий светодиод LED6 продолжает светится - при этом драм-мотор не работает. Нажатие кнопки "START" (разъем К1) при горящем синем светодиоде вызывает включение драм-мотора, при этом синий светодиод гаснет. Аналогично работает светодиод LED6 и драм-мотор при нажатии педали (разъем К2) - педаль нажата, синий светодиод гаснет - драм-мотор включается.
Работа датчиков, при совмещении датчиков (луч излучателя попадает в приемник) загорается зеленый светодиод LED3, синий светодиод LED6 гаснет, драм-мотор включается. При пересечении луча излучателя препятствием - зеленый светодиод LED3 гаснет, синий светодиод LED6 загорается, драм-мотор отключается.
Разъемы:
CN1 - 220В
CN2 - силовой разъем для подключения лампы информатора готовности кассового узла
CN3 - конденсатор 4 мкФ*450В
CN4 - силовой разъем для подключения драм-мотор
CN5 - разъем для подключения датчиков излучателя и приемника
CN5 - не подключен
CN7 - блок питания +5В
К1 - кнопка "START"
К2 - педаль
К3 - регулировочный резистор для регулировки датчиков
LAMP - клавиша "LIGHT"

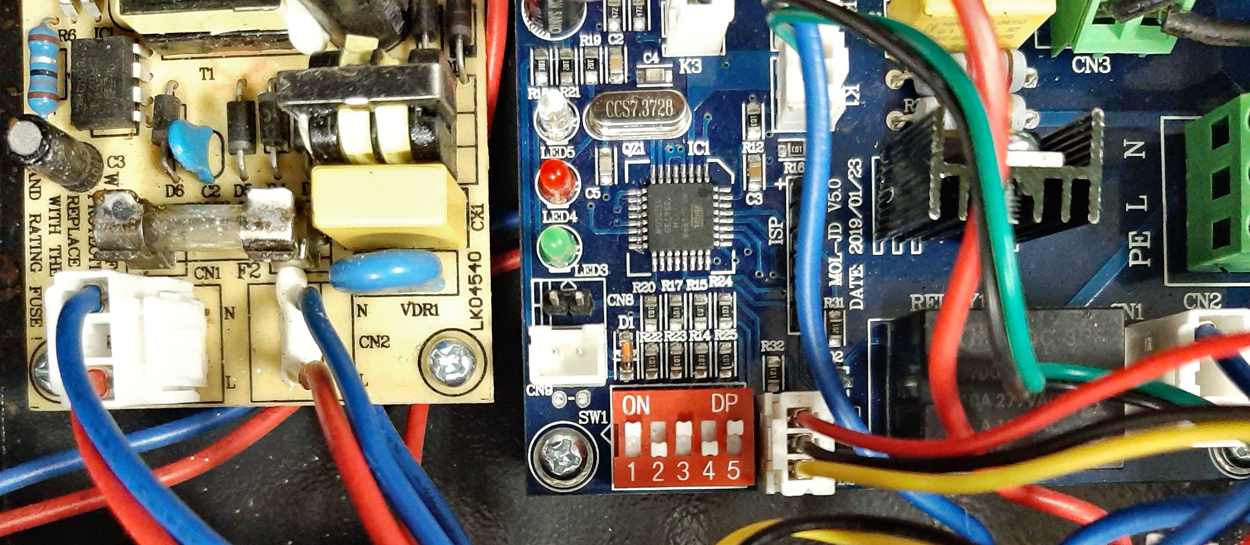

DIP- переключатели
SW1 1 - ON
2 - OFF
3 - ON
4 - OFF
5 - ON
Силовые цепи
BTA12-600B в связке с оптопарой MOC3063

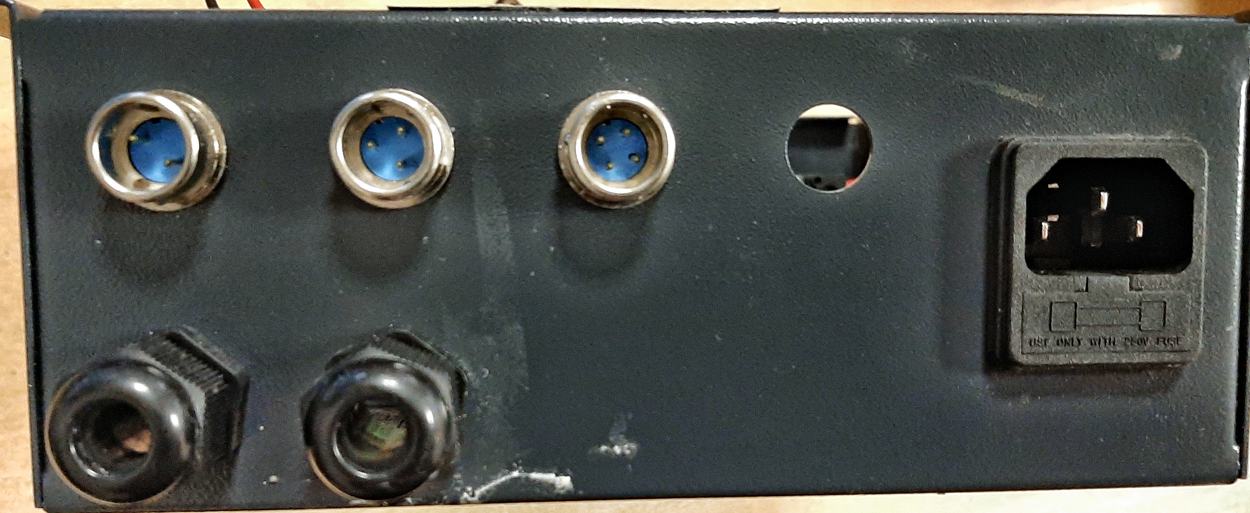

Разъемы на задней панели. Слева направо: Педаль (2 pin-новый), Приемник (3 pin-новый), Излучатель (4 pin-новый)

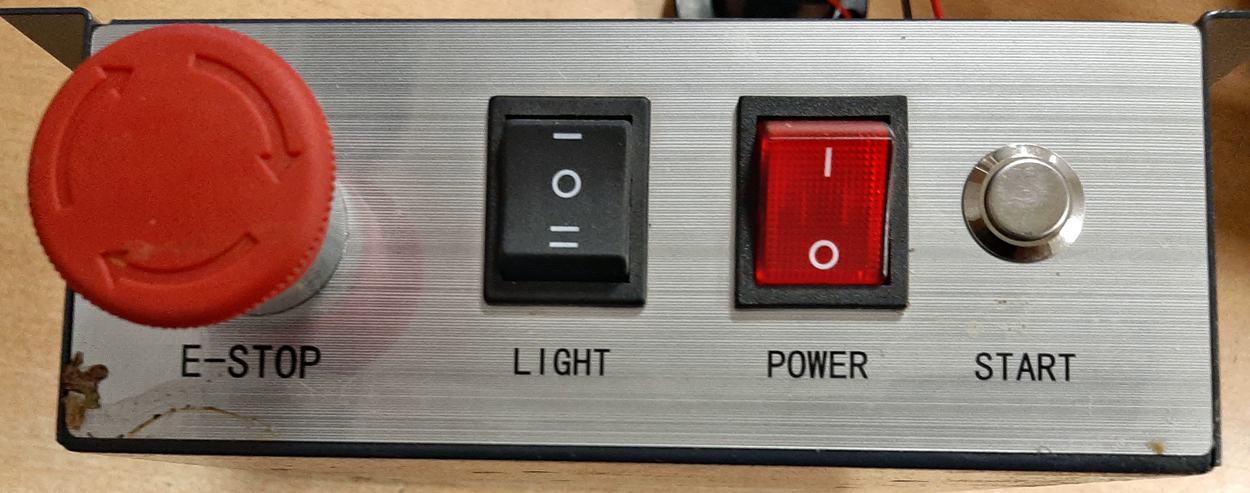

Лицевая панель
3 комментария
Могу только предположить, что подойдет датчик производства Teko (Оптический датчик ВТИЮ.5161) - он как раз парный к излучателю рассматриваемому в обзоре. Если придет в ремонт сам блок управления, то обязательно проверю, а пока только предположения.
