CAS DB-1H при включении на экране восьмерки

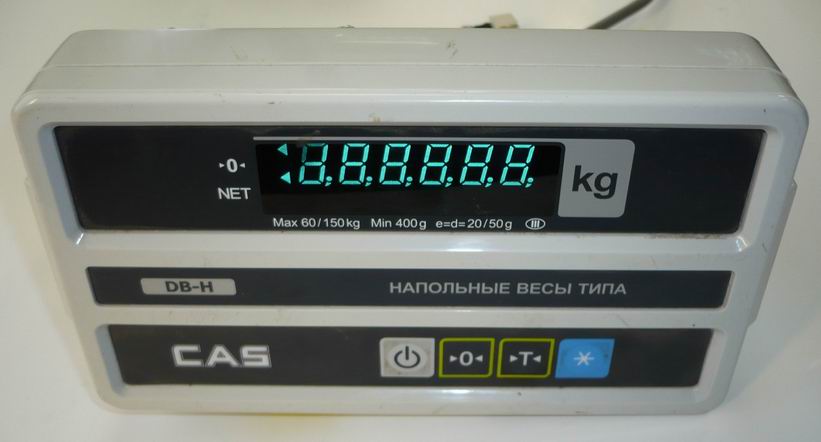

Рис. Весы CAS DB-1H сразу после включения засвечивают все сегменты.
Введение. Сама по себе поломка не заслуживает особого внимания, сгорел драйвер дисплея – поменяли драйвер дисплея, поменяли и забыли. Но настораживают факты, ломаются со следующими признаками:
- это исключительно новые весы
- это весы только с черным АЦП
- после ремонта – обязательно возвращаются с той же неисправностью, отработав 1-3 месяца
- сама неисправность проявляется двояко – на части весов выгорает драйвер дисплея по +5В, а на некоторых экземплярах он просто тухнет, достаточно выключить весы и через некоторое время они включатся.
Неисправность со слов заказчика. Весы CAS DB-1H при включении сразу выдают на экран восьмерки, на клавиши не реагируют.

Первичная диагностика. По цепи питания +5В короткое замыкание, а напряжение в цепи 0,6В вместо положенных +5В.

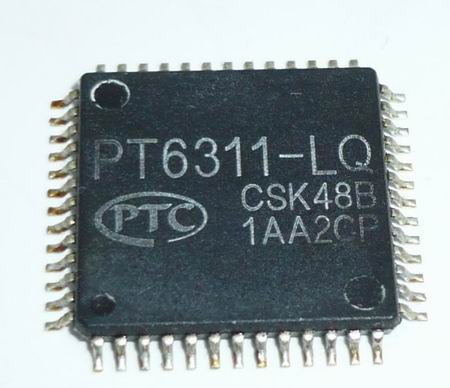

Рис. CAS DB-1H ( черное АЦП) драйвер дисплея.
Драйвер дисплея раскаляется до такой степени, что легко обжечь палец при прикосновении к драйверу. При отключении 34 ноги драйвера (питание -28В), корпус драйвера перестает греться, но короткое замыкание по +5В не пропадает. При сдувании драйвера дисплея с платы весы начинают включаться, и отрабатывать нажатия клавиш.
Ремонт. Ремонт до неприличия прост, меняем драйвер дисплея PT6311-LQ и весы начинают работать, но недолго – весы через некоторое время возвращаются в ремонт со сгоревшим драйвером.
Заключение. И хотя все говорит о бракованных драйверах, мы же склонны сомневаться. Весы проданные с одной партии ломаются 50 на 50, то есть половина партии работает без поломок, а вот вторая половина ломается в первые месяцы эксплуатации. Сама поломка может проявляться по разному - дисплей либо самопроизвольно тухнет, но весы через некоторое время восстанавливают свою работоспособность, либо весы вообще не включаются, а на дисплей выводятся все сегменты. Несколько смущает питание - 27В по даташиту и 36В на практике, а так же тот факт что при отключении -27В, драйвер перестает греться как утюг.
Схемотехника. Весы CAS DB-1H имеют некоторые отличия от старой четырехкнопочной платы.

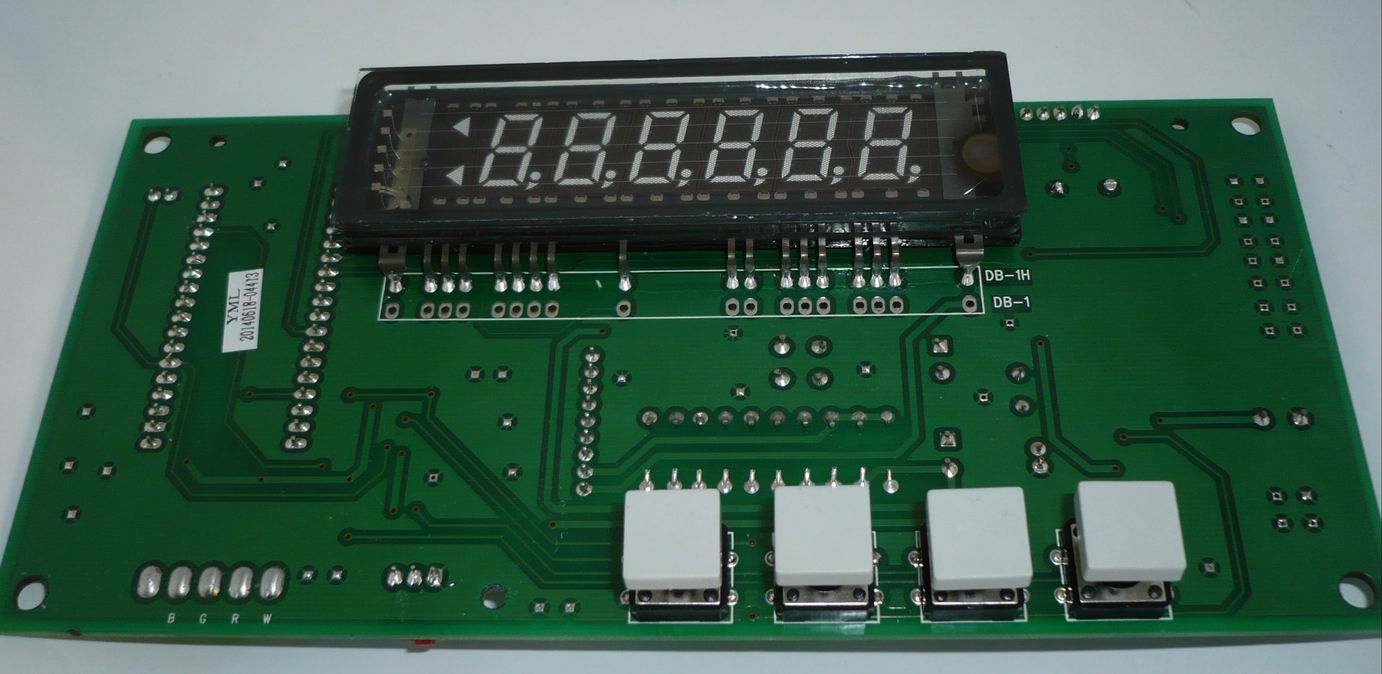

Рис. Весы CAS DB-1H вид со стороны дисплея.

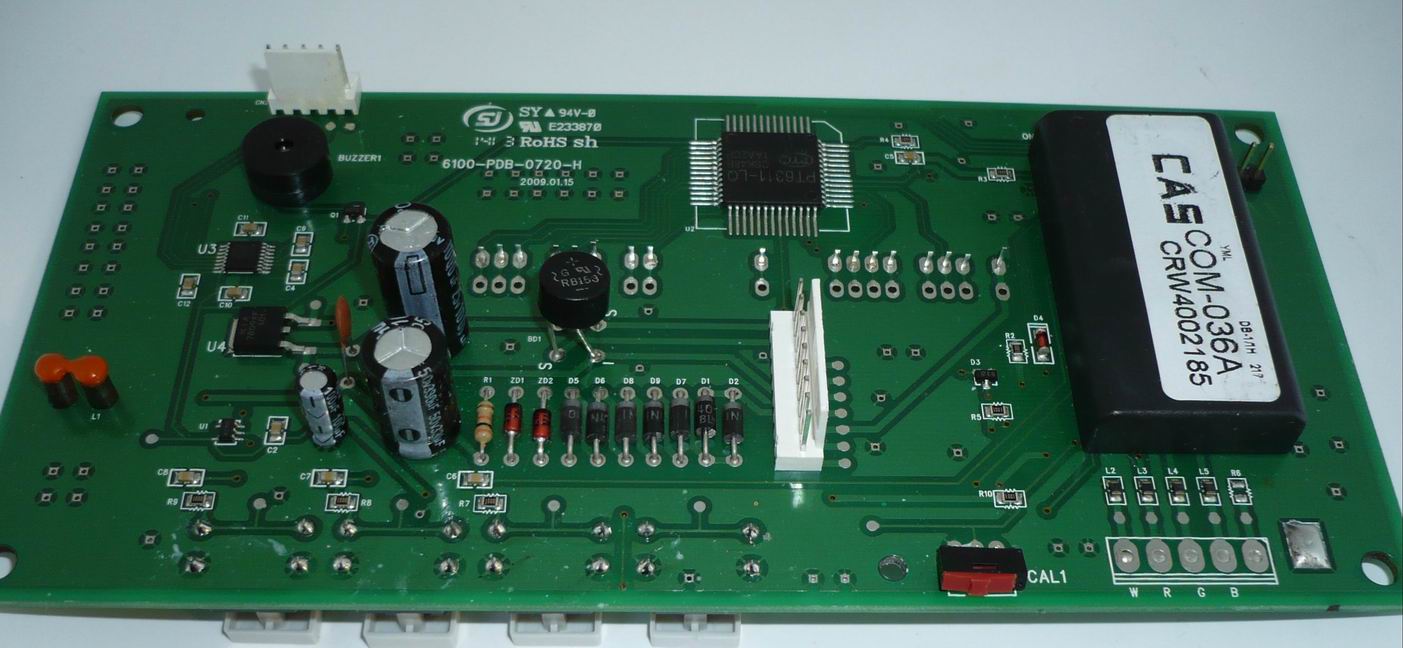

Рис. Весы CAS DB-1H вид со стороны монтажа.
Рис. Часть блока питания, отвечающего за работу дисплея.
Глядя на блок питания, создается впечатление, что некоторые детали находятся в избытке, диоды D5-D9 не являются выпрямительными, а выполняют роль ограничителя напряжения. Согласно документации на драйвер дисплея PT6311-LQ , питание -27В, но никак ни 36В однако диоды не справляются с поставленной задачей.
UPD 05/03/2015. Рекомендуемая доработка
1. Меняем PT6311 на НT16511
2. Диод D5(1N4004) меняем на резистор 1/4W CFR 330Ω(±5%).
Проблема больше не проявится, гарантия 100%
UPD 30/09/2015. Практика ремонтов показывает, при выходе из строя драйвера дисплея PT6311-LQ весы необходимо выключить из розетки!!!. В противном случае можно получить еще одну неисправность выход из строя трансформатора 7504-A00-0040 (Power Trans (57) 110/220-50-60Hz). Простое выключение весов не помогает, необходимо именно выдернуть весы из розетки. В случае если трансформатор сгорел, то в нем можно заменить термопредохранитель для восстановления работоспособности.

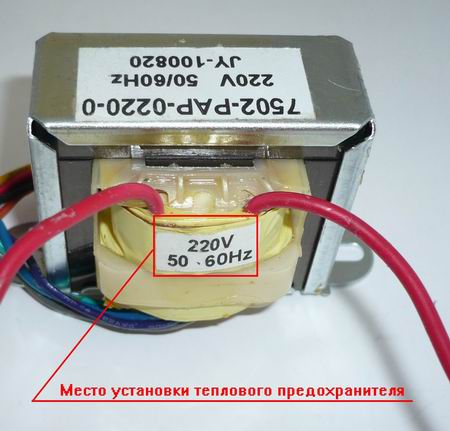

Трансформатор 7504-A00-0040 (Power Trans (57) 110/220-50-60Hz) имеет тепловой предохранитель
UPD 09/11/2015. Интересный дефект выявился проявился при замене драйвера дисплея - механик торопыжка, поменял драйвер не произведя доработку в 330 Ом. Дисплей включился, но при этом подсвечивались не все сегменты, таким образом доработка не только защищает от выхода из строя драйвера дисплея, но и обеспечивает требуемый режим работы.
6 comments
если весы долго стояли во включенном состоянии с этой неисправностью, то перегревается стабилизатор напряжения +5V XC6204C502MR (мелкая 5 ногая микросхема) и в результате имеет место интересный эффект - после замены PT6311 собираем весы и с удивлением смотрим как "плывёт" вес. Лечением - меняем стаб тоже.
1. Меняем PT6311 на НT16511
2. Диод D5(1N4004) меняем на резистор 1/4W CFR 330Ω(±5%).
Проблема больше не проявится, гарантия 100%
Немного практики:
- доработка резистором (фактически понижением напряжения питания) исправляет проблему, хотя судя по даташиту весы не возвращаются в ремонт только из-за внутренних резервов драйвера дисплея PT6311.
- ремонт весов CAS DB связанный с заменой драйвера дисплея PT6311 перекочевал в разряд легких ремонтов и стал пререгативой линейных механиков, как результат, меняется сам драйвер и термопредохранитель в трансформаторе(при необходимости) за рамки этого объема работ выйти довольно сложно. Поэтому доработка, даже несложная по сути, выполненная на коленках может попасть в разряд ремонтов которые на месте не делаются.
