CAS DB Err1 при включении

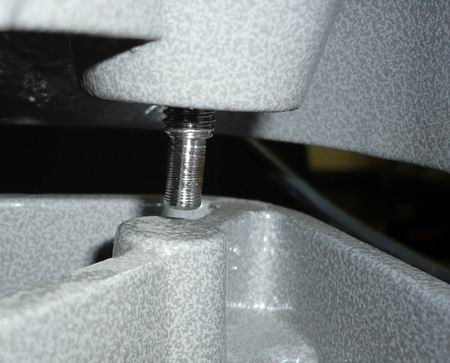

Ограничительный упор, не дает перегрузить весовой датчик, платформа не нагружена.
Введение. Ошибка Err1 самая простая в диагностике, не требует особых знаний от инженера. Однако именно в этот раз ремонт заставил задуматься, не то чтобы возникли сложности в ремонте или диагностике, но вот некоторые моменты напрягли.
Неисправность со слов заказчика. Весы CAS DB-H при включении выдают ошибку Err1.
Первичная диагностика. В режиме CAL1 АЦП абсолютно не реагировал на датчик выдавая значение -2 вне зависимости от нагрузки на весовую платформу. При этом милливольтметр на выходе тензодатчика показывал некоторые изменения при воздействии на датчик, что косвенно говорит от работоспособности датчика. Однако при калибровке в CAL3 на первом же этапе, на этапе калибровке нуля выдавалась ошибка Err14 и калибровка прерывалась.
Ремонт. Замена тензодатчика полностью устранила проблему, в CAL1 показания АЦП начинают меняться адекватно приложенной нагрузке. В режиме CAL3 весы калибруются без проблем.
Заключение. Наверно на этом ремонт можно считать законченным, если бы не два момента. Весы на внешний вид были абсолютно новыми и не имели следов ремонта, однако наблюдались несоответствия в конструкции. Согласно шильдика - дата выпуска весов сентябрь 2014г (CAS DB-H 150 s/n N14924895), а вот тензодатчик имел дату выпуска 2015г (BCO-150L 2015/6/10), подобное несоответствие может говорить о том, что на весах меняли тензодатчик уже после выпуска с конвейера, по какой причине это делалось мы не знаем, хотя предполагаем в целях ремонта.

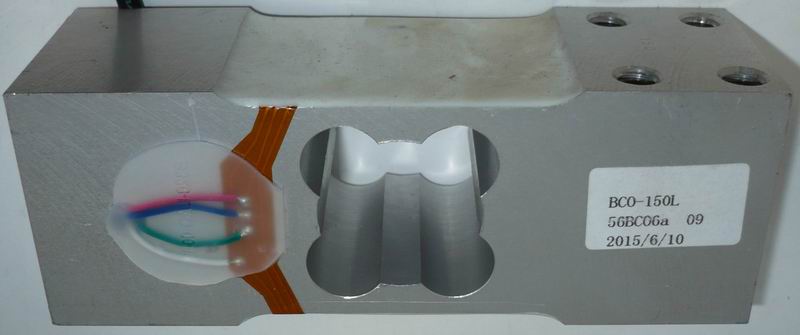

Тензодатчик BCO-150L имеет дату выпуска (2015/6/10) более позднюю чем сами весы 09/2014. (защитная крышка убрана для прозвонки кабеля на предмет обрыва)
Однако отсутствие следов ремонта говорило о том, что факт замены тщательно скрывался, либо замена датчика происходила в заводских условиях. Другим любопытным нюансом было то, что весы были куплены в обход представителя CAS в России, что подразумевает более одного поставщика оборудования CAS в Россси. Именно тензодатчик заставил тщательно осмотреть весы после ремонта, как оказалось не зря, был выявлен следующий дефект рама весов не имела ограничительных упоров по одной стороны, точнее упоры не выставлены по высоте.

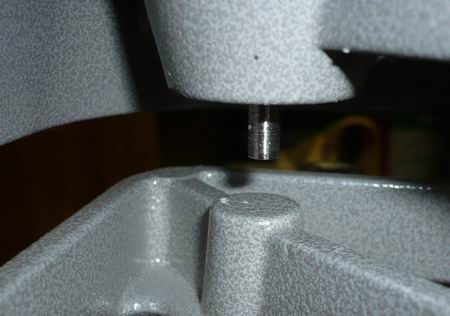

Ограничительный упор, не выставлен по высоте, платформа не нагружена.
После установки зазоров ограничителя появился шанс, что на весах больше не придется менять тензодатчик. А вот почему зазоры не были выставлены на заводе, так и осталось загадкой.
В качестве рекомендации, при замене тензодатчика настоятельно рекомендуем проверять установку ограничительных болтов.
