Cassida C100 - "глючит" индикация. Диагностика. Ремонт.

4 февраля 2019 3170 просмотров

Сортировщик монет Cassida C100, практически не имеет поломок по электронике.

Введение. Простой и надежный сортировщик монет в своем классе настолько надежен, что практически не имеет наработок по поломкам электроники.

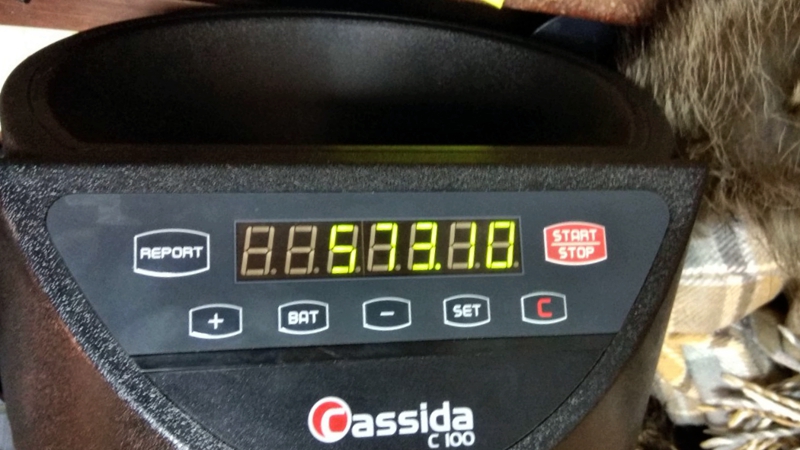

Неисправность со слов заказчика. Дисплей не отображает нужную информацию, как при автотестировании, так и при работе.

Видео автотестирования с ошибкой дисплея сортировщика монет Cassida C100

Первичная диагностика. Изначально было подозрение на процессор, так как именно он занимается формированием сигналов на дисплей. Однако подкидывание заведомо неисправного процессора результатов не дало.

Ремонт. Непосредственно между процессором и дисплеем стоит буферный регистр 74LS164  (можно снять с Меркурия 185) собственно его замена устранила неисправность
