Cassida C300 ошибка E7

18 ноября 2015

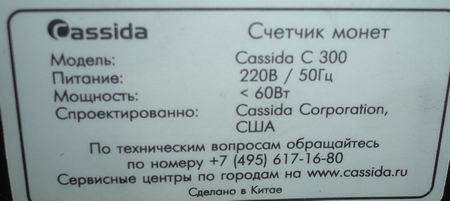

Сортировщик монет Cassida C300, с ошибкой E7.

Введение. Сортировщик монет Cassida C300 радикально отличается от своих коллег своей простотой. В этой модели нет фасовочных воронок, нет датчиков оборотов, нет датчиков наличия монет, нет датчиков открытой крышки, нет защитной крышки, простенький двухрядный дисплей, спартанская клавиатура, минимум функционала - кажется больше упростить невозможно. Такой минимализм просто обязывает иметь минимум поломок и максимальный срок эксплуатации. По причине простоты конструкции сортировщика Cassida C300 мы не собирались делать материал-методичку по ремонту данного сортировщика, но в скором времени убедились, что даже на такой простой конструкции механики умудряются допускать ошибки. Одну поломку мы выделим в отдельный материал, а остальные соберем в единое целое, в виду их не оригинальности и очевидности устранения. Мы уже рассматривали подобную поломку, однако данный материал мы делаем в качестве метрдического пособия для наших линейных механиков.
Неисправность со слов заказчика. Не считает 5 рублевые монеты.
Первичная диагностика. При включении сортировщик монет Cassida C300

выдает ошибку E7, при нажатии start/stop стартует с одной посчитанной пятирублевой монетой, хотя монет в лотке нет. Ошибка E7 вызвана поломкой датчика в 7 кармане.

Сортировщик монет Cassida C300, нумерация карманов.

Диагностика выполняется не разбирая сортировщик монет, достаточно прозвонить не заизолированную ножку фотодиода на землю, сопротивление должно быть около 10 кОм. Земля берется там же с одной ноги светодиода, в качестве подсказки земля на излучателе и оголенная ножка на приемника находятся на одной стороны относительно оси работы Если сопротивление меньше - то неисправна материнская плата, а точнее операционный усилитель IC3(LM339) у которого 9 нога подкорачивает на землю.

Карман №7, сопротивление фотодиода на землю равно нулю, неисправен вход IC3(LM339), излучатель справа, приемник слева.

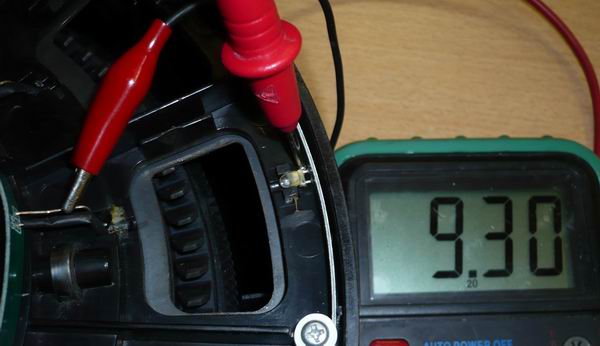

Карман №6, сопротивление фотодиода на землю равно 9,3кОм , вход IC3(LM339) исправен.

Ремонт. После замены IC3(LM339) может появится ошибка E4, которая тоже требует замены операционного усилителя IC4(LM339). Не знаем с чем связано такое поведение сортировщика монет, возможно с большим количеством посчитанных 5 рублевых и 1 рублевых монет. В любом случае проверяем ВСЕ приемники.
Заключение. Как можно понять, материнская плата выполнена  в таком же спартанском стиле, что и сам сортировщик монет, минимум деталей, минимум обвязки, минимум усилий на диагностику - поэтому диагностика не вызывает проблем.  И этот материал не появился бы, но количество ремонтов уже перевалило за 20 и причем все с ошибкой E7, раза три была ошибка E4. Как таковая диагностика не нужна, если мы видим ошибку E7, то сперва меняем операционный усилитель IC3(LM339), а только потом прозваниваем остальные входа прямо на разъеме J2 материнской платы.

Разъем J2 крайний правый провод - карман №4, нумерация  проводов карманов справа на лево по порядку. Желтый провод - карман №7.
