Cветодиодный прожектор NLCO, ремонт

31 августа 2013


Светодиодные светильники, вместо ламп накаливания, все больше и больше входят в современную жизнь. Стоимость их относительно высока, однако и надежность на порядок выше. А что самое главное при поломке - светодиодные светильники поддаются ремонту. Рассмотрим ремонт продукции ООО «Новый свет» г. Рязань. Cветодиодный прожектор ISK32-01-C-01 ток потребления 0,123А

Ремонт №1 (ISK32-01-C-01)

Неисправность со слов заказчика. Не включается.
Первичная диагностика.  Внешний осмотр результата не дал, все на вид в исправном состоянии. Однако при включении блок питания входил в релаксацию, то есть при включении раздавалось периодическое цыканье.
Ремонт. Без  осциллографа не обошлось, хотя сразу в цепи обратного хода ключевого транзистора был обнаружен конденсатор С9 (2n2 400В), который в таком месте не привычно видеть, обычно здесь стоит конденсатор на 1000В. Для примера в той же цепи стоит помехоподавляющий Y конденсатор C11 (100p 1kV). Проверка показала правильность догадки, конденсатор замкнут накоротко. После замены С9 на Y конденсатор 2n2 1кВ  блок питания запустился.

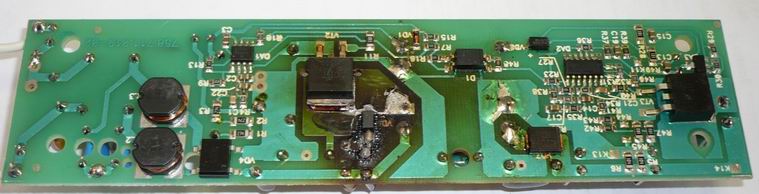

Рис. 1 Неисправность светодиодного прожектора ISK32-01, блок питания цыкает.

Однако при включении, прослушивается разовое цыканье, характерное для перегруженных цепей. При технологическом прогоне более 0,5 часа, начинается прослушивается ВЧ свист. Сильно греющихся или неисправных элементов больше не обнаружили. При отключениий С11 (100p 1kV) свист прекращается, трансформатор греется намного меньше.  Заменен диод VD5 (GS1M), оригинального не нашлось поставили FR107 (1000V 1A 0.500 мкс) неисправность устранилась.



Ремонт №2 (ISK32-01-C-01)

Неисправность со слов заказчика. Не включается.
Первичная диагностика.  Внешний осмотр выявил прогоревший диод VD8 (DL4148 150мА, 0,004мкс ) в цепи питания вторичных цепей.
Ремонт. Диод заменен, блок питания запустился.

Рис. 2 Неисправность светодиодного прожектора ISK32-01, блок питания не включается.

Ремонт №3 (GSA 32-01-C-01)

Неисправность со слов заказчика. Горит в половину яркости.
Первичная диагностика.  Внешний осмотр выявил прогоревший диод VD8 (DL4148 150мА, 0,004мкс) в цепи питания вторичных цепей.
Ремонт. Диод заменен, при включении светильник вообще не включается. Заменен SMD конденсатор С13 (1мкФ), звонится 40 Ом. См рис. 2

Ремонт №3 относится к светильнику NLCO GSA 32-01-C-01. В ремонт пришли одновременно два светильника с одинаковой датой выпуска, но инвертора в них стоят разные в одном 85В 300мА, в другом 115В 300мА, также были отличия по светодиодам.



Ремонт №4 (GSA 32-01-C-01)

Неисправность со слов заказчика. Не включается. Блок питания на 110В, 300мА
Первичная диагностика. Вся диагностика заключается в визуальном осмотре. Все неисправные элементы выявляются по внешнему виду, кроме силового ключа VT2 (STB7NK80ZT4).

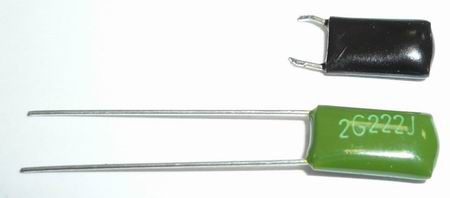

Рис. 3 Неисправность конденсатора С9 (2,2 нФ 400В) в снабберной цепи видна невооруженным взглядом. Снизу конденсатор в оригинале, сверху пробитый.

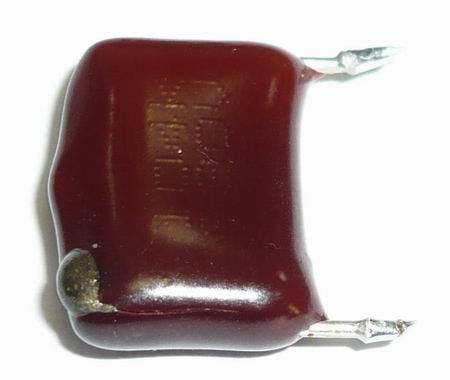

Рис. 4 Неисправность конденсатора C10 (0,1 мкФ 630В) в цепи выпрямителя видна невооруженным взглядом. Как видим конденсатор поменял рабочее напряжение с 280В на 630В, но это ему не помогло.

Ремонт. Конденсаторы C10 (0,1 мкФ 630В), С9 (2,2 нФ 400В), транзистор VT2 (STB7NK80ZT4) и предохранитель FU1 заменены, см рис. 5.

Рис. 5 Неисправность светодиодного прожектора ISK32-01, блок питания не включается.



Ремонт №5 (GSA 32-01-C-01)

Неисправность со слов заказчика. Не включается. Блок питания на 55В, 600мА
Первичная диагностика. Вся диагностика заключается в визуальном осмотре. Все неисправные элементы выявляются по внешнему виду, но если честно блоку питания это не помогло, его под замену.

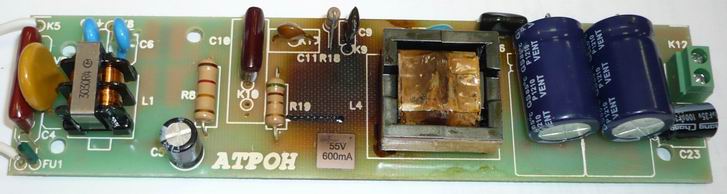

Рис. 6 Блок питания на 55В, 600мА вид сверху, даже не пытайтесь ремонтировать - бесполезно.

Рис. 7 Блок питания на 55В, 600мА вид снизу, даже не пытайтесь ремонтировать - бесполезно.

Ремонт. Довольно печальная практика использования именно этого блока питания говорит о том, что даже не пытайтесь ремонтировать, только меняйте. Можно конечно перемотать трансформатор, но через полгода блок питания вернется с прогоревшей дыркой в плате с палец. Блок питания меняем на 110В, 300мА, при этом не забываем переключить линейки светодиодов по 55В с параллельного включения на последовательно параллельное включение (два по два). Ремонтов 2 шт.

Ремонт №6 (GSA 32(Arctic S32))

Неисправность со слов заказчика. Горит в половину яркости, при выключении медленно тухнет, секунд 20. Блок питания на 110В, 300мА

Рис. 8 Блок питания на 110В, 300мА вид со стороны деталей

Первичная диагностика. На выходе блока питания около 90В вместо положенных 110В. На вторичке с выпрямителя напряжение нормальное. Предположительно не работает стабилизатор собранный на силовом ключе VT3(IRF540NS).

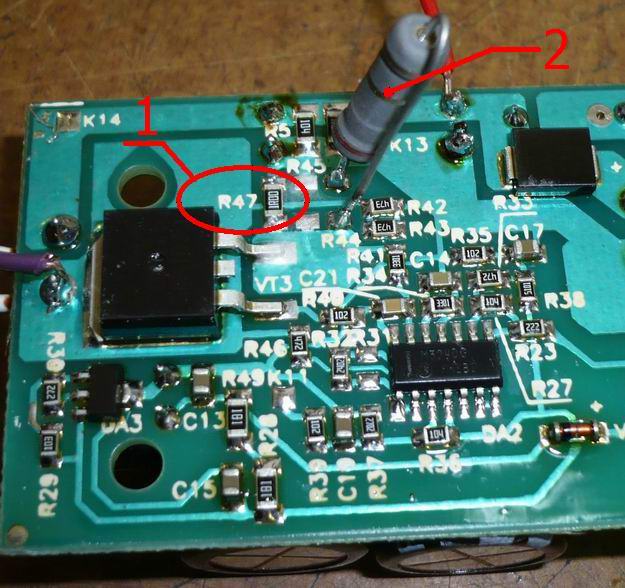

Рис. 9 Блок питания на 110В, 300мА, стабилизатор. 1- сгоревший токовый датчик R47 (1 Ом), 2-установленный для проверки временный резистор.

Ремонт. Простукивание цепей обвязки стабилизатора собранного на силовом ключе VT3(IRF540NS) показало – датчик тока, планарный резистор R47 (1ом), в обрыве. После замены датчика тока работоспособность восстановилась. Ремонтов 1 шт.

Рис. 10 Блок питания на 110В, 300мА, стабилизатор.
