Datamax О'neil E-class Mark III (E-4204B / E-4304B / E-4205A / E-4305A) – неисправности протяжного механизма.

February 1, 2020 437 просмотров

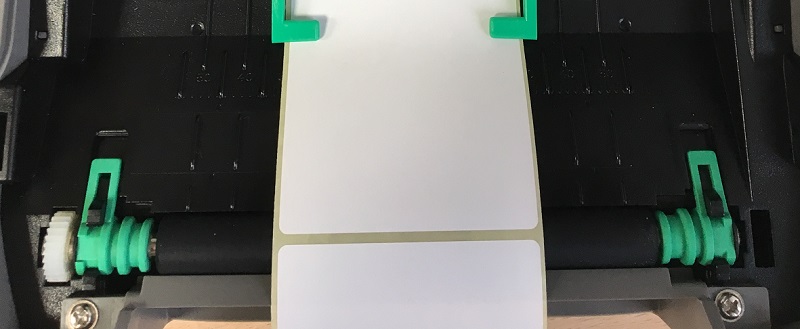

В принтерах термопечати Datamax E-класса этикеточная лента приводится в движение резиновым роликом, при условии ее равномерного прижатия печатающей головкой.

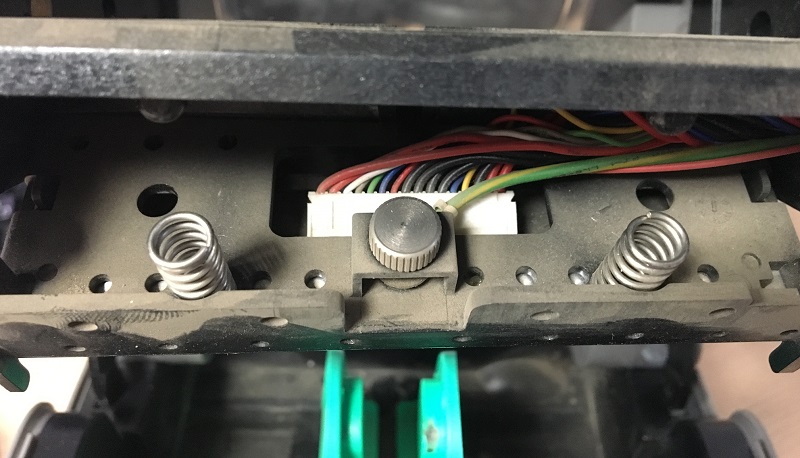

Прижим обеспечивает держатель термоголовки посредством двух пружин.

При возникновении неисправностей в приводе ролика, движение ленты происходит с остановками и сопровождается громкими хрустящими звуками.

При появлении такой неисправности замене подлежит резиновый ролик в сборе (Каталожный номер: ROL78-2867-01)

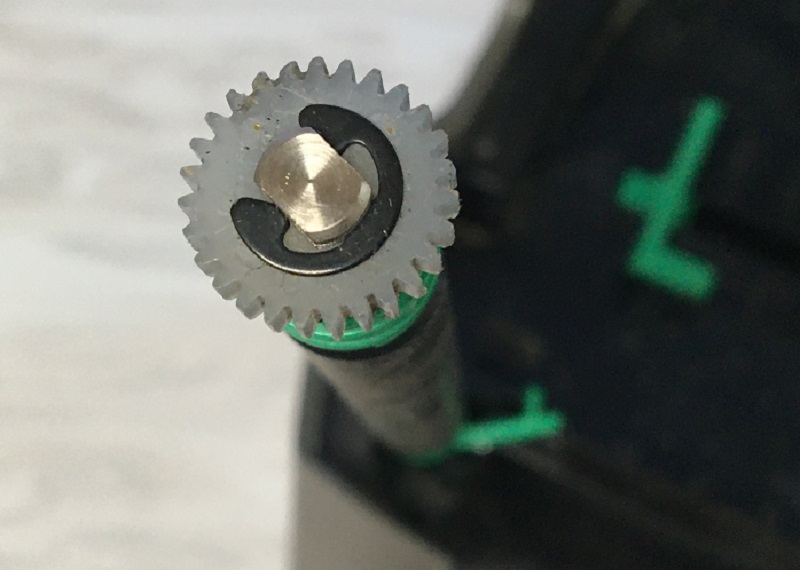

Причиной проблемы является износ шестеренки привода вала.


Износ может быть как естественным – по выработке ресурса материала изделия, так и преждевременным – при нарушениях в эксплуатации устройства, либо из-за использования некачественных расходных материалов и комплектующих для ремонта.

Нарушениями условий эксплуатации могут быть не только вмешательства третьих лиц (операторы, администраторы, фасовщики, продавцы), но и несвоевременное или неправильное техническое обслуживание устройства.

Яркие примеры неудачных вмешательств:

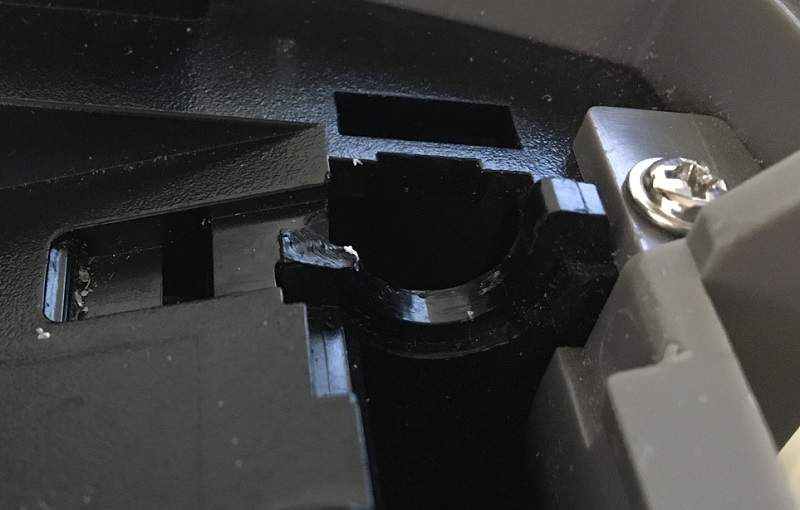

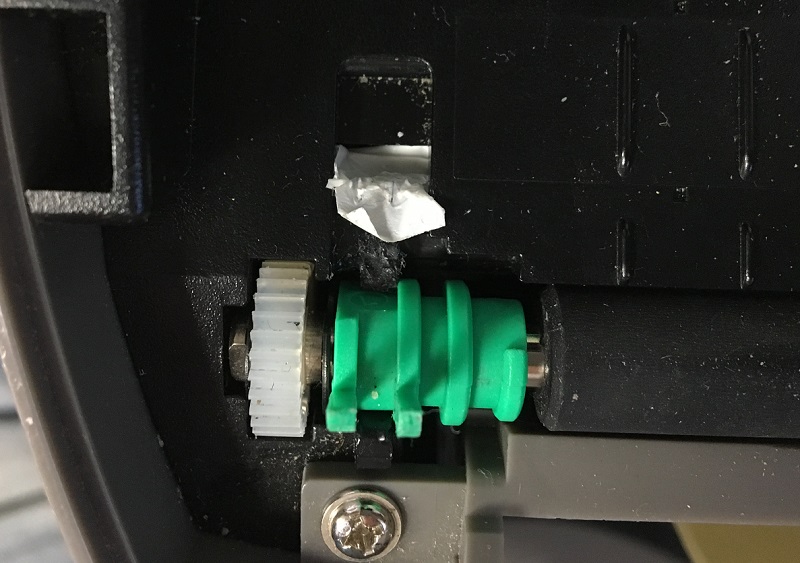

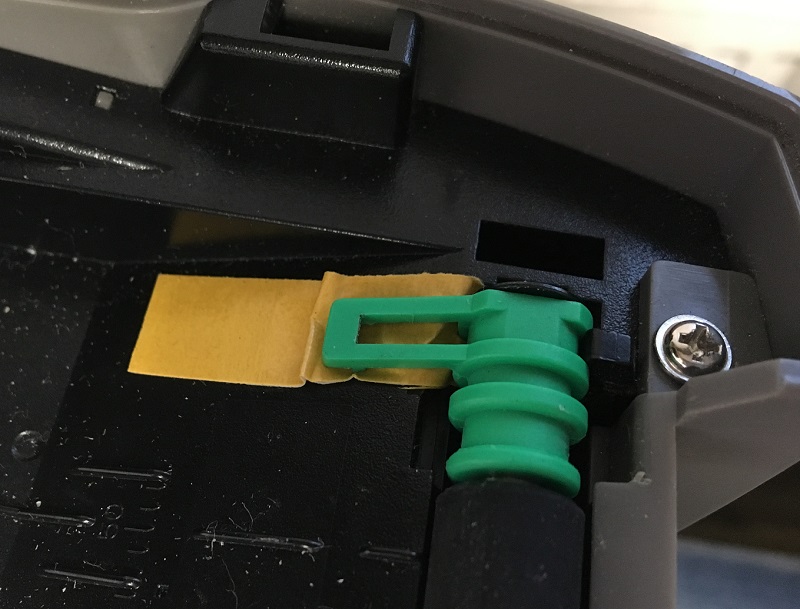

Незакрепленные или отсутствующие фиксаторы допускают свободное вращение в посадочных проемах, что позволяет шестерне приподниматься во время вращения, вызывая проскакивание и ее деформацию.

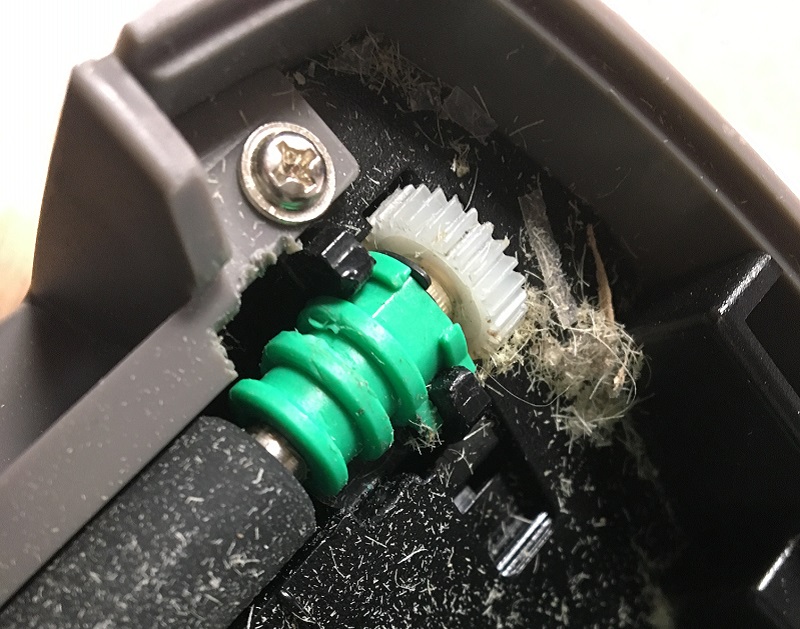

При несвоевременном уходе за принтером стеклобумажная пыль и стружка неизбежно скапливается в пазах протяжного вала и попадает в привод, способствуя разрушению граней шестеренок.

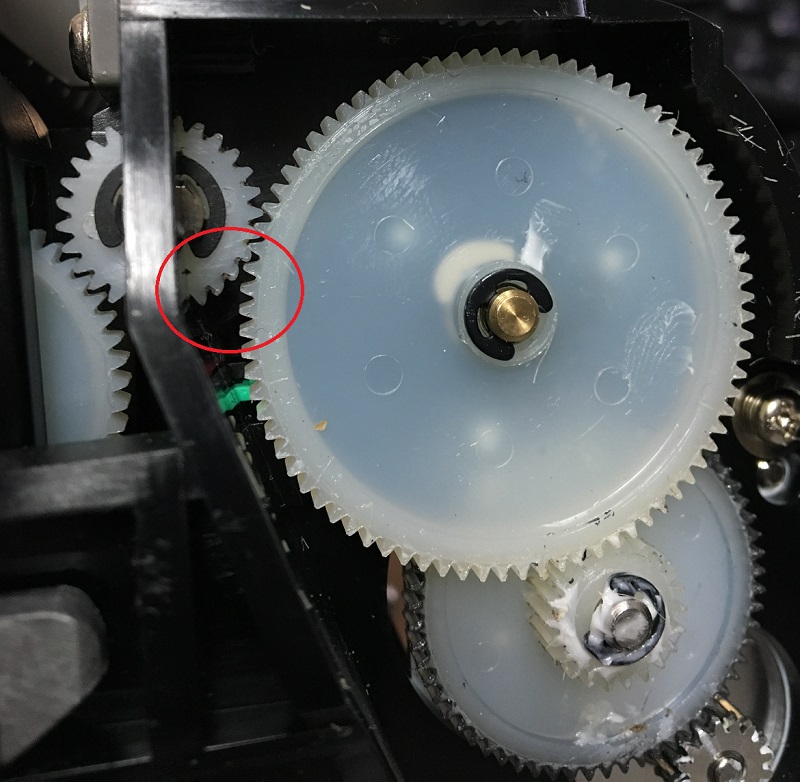

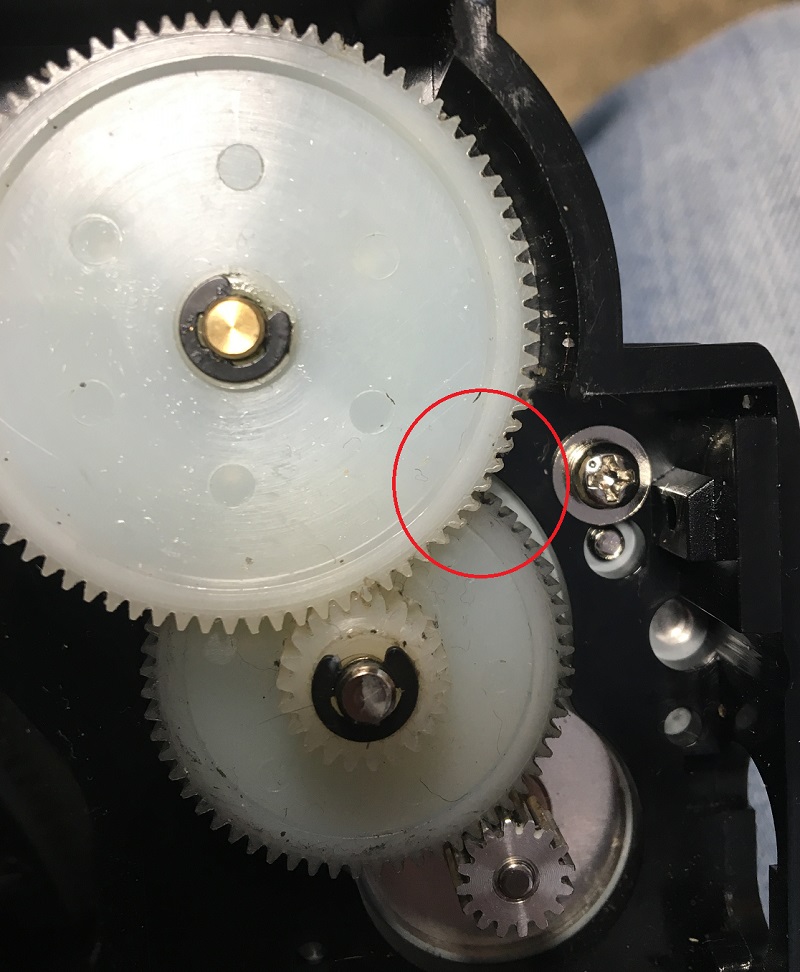

Также несвоевременная замена вала может повлечь за собой и повреждения промежуточных шестерен привода.
