DIGI SM 100 - не печатает термоголовка
Весы Digi SM100, ТПГ почистили «чем то железным»
Введение. Коллега KrasCEP поделился опытом интересного ремонта, но о нем мы не расскажем, а лишь упомянем только в конце публикации. На самом дела посвятим эту публикацию «человеку с ножом». Сам коллега дипломатично упомянул, что термоголовку почистили «чем то железным». Но переделать материал побудила безумная отвага «человека с ножом», так как, буквально сегодня, делали аналогичный ремонт
 |
Сегодня ремонтировали безумно дорогой упаковщик, цена которого даже в евро звучит неприлично, а там повреждена железная пластинка защищающие хлипкие ремни от внешних воздействий «чем железным», на это пластинке срезано железо, да так что если бы стандартный человек попытался повторить подобное то потребовался бы топор и как минимум место для замаха, но условия внутри упаковщика не предполагали ни того ни другого. Вывод – зарубки сделаны ножом и человеком с длинными руками с незаурядными физическими способностями. Под подобную характеристику попадал только жиловщик мяса. Для тех кто не знаком с кулинарией, поясняем, жиловщик мяса - это здоровая детина под два метра ростом, с кулаками с человеческую голову и тискающего по холодильникам молодых девчат, да собственно любых особ женского пола случайно зашедших в холодильник. Пока мы выдумывали инструкцию для этого детины, как, куда и с чем можно лазить возле и внутри упаковщика - в мясной цех зашла комиссия из столицы по технике безопасности и попросила жиловщика мяса продемонстрировать свое умение на глазах у комиссии. Жиловщик уверенно пробубнил две, а может и больше, страниц заученного текста про права и обязанности своей профессии, но комиссию это не удовлетворило и они потребовали зрелищ, а именно одеться в кольчужный фартук и одеть на одну руку кольчужную перчатку, на другую силиконовую. Фартук трое человек, как то смогли одеть на этого богатыря. Стоило еле дышащему сотруднику только выдохнуть, вокруг полетели крепежные звенья, а кольчуга безвольно повисла на шее. Попытка одеть обе перчатки так же окончилась неудачей, так как силиконовых перчаток такого размера еще не изобрели, удалось только одеть кольчужную перчатку и то, только потому, что она сделана с большим запасом по размеру. Короче после проверки инспектора всей комиссией отпаивали валерьянкой и он уже как то вяло реагировал на то дальше демонстрировал жиловщик Леонид, а мы поняли потенциал у Лени был большой и он еще мог много чем удивить инспектора по технике безопасности. В конце концов инспектор вяло подошел к нам и так же вяло спросил почему мы ремонтируем упаковщик без шапочек на голове, но уже без бодрого энтузиазма, а скорее на полном автоматизме. После того что проделал жиловщик мяса Леонид с инспектором по технике безопасности, мы даже не стали пытаться объяснить, что не надо лезть с ножом в хрупкий японский механизм, а перекурах обсудили с Леней более насущные проблемы, где удобнее тискать женский пол в холодильнике или курилке, так как обсуждать другие темы этот сотрудник просто отказывался. |
Неисправность со слов заказчика. Весы DIGI SM 100 не печатают, выходит пустая этикетка.
Первичная диагностика. Данная поломка относится к классической и не требует особого оборудования при диагностике.
Исправность процессора проще всего проверить прозвонкой вывода 8 разъема CN8 (50 вывод процессора U4) на землю.
Достаточно прозвонить вывод 8 разъема CN8 (50 вывод процессора U4) на землю и убедиться, что процессор U4 неисправен. Такая поломка характерна для весов DIGI SM100 - застряла этикетка –почистили ТПГ «чем то железным» - получаем битый процессор. На месте подобная поломка диагностируется просто – покидываем заведомо исправную ТПГ и делаем полное обнуление, если не помогает разбираем весы, позваниваем вывод 8 разъема CN8 на землю и убеждаемся, что процессор U4 неисправный.
Ремонт. Меняем процессор U4 и наслаждаемся исправными весами.
Заключение. Наверно материал был бы неполным, так как на самом деле ремонт, которым поделился коллега KrasCEP был посвящен другой проблеме, на весах DIGI SM 100 после замены процессора нет подсветки. Хочется отметить процессор менялся именно из за не печатающей ТПГ, но что то пошло не так и у весов после ремонта перестала работать подсветка.
Суть проблемы со случайным перерезанием дорожек между разъемами CN12, CN13 и последующим влиянием на работу подсветки дисплея.

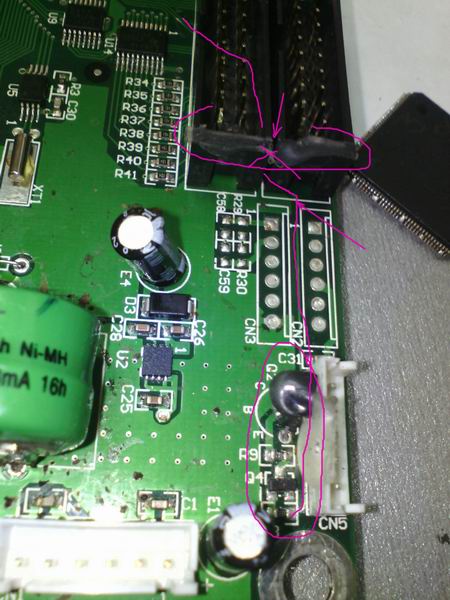

Все оказалось банальным человеческим фактором, между разъемами CN12, CN13 была случайно перерезана дорожка когда срезался термоклей с этих разъемов, что бы извлечь плату для перепайки. Собственно и весь ремонт, дорожку восстановили, подсветка заработала.
7 comments
Первая версия была неудачная, дохли RTL8019AS и память, также блок питания, корпус - гумно.
Вторая версия была неудачная, дохли также процессоры и была куча кривейших прошивок.
Третья версия также неудачная - по прежнему дохнут процессоры, прошивка кривее некуда, поменяли протокол обмена, теперь с помощью twswtcp картинка грузится криво. БП чуть лучше. Но в целом всё равно гамно.
Красиво :) Разрабатывали те же люди.
Скорей всего клиенты хотят сэкономить и купили *овно, возможно, даже без гарантии. И специально под таких заказчиков это и делается. Которым надо дешево и быстро. А потом покупают ТПГ и процы пачками :) они ведь и от статики дохнут, ESD-защиты в сотых - нет.
Формально Леня у нас стал символом бесполезности инструкций, он их знает, но не выполняет. Если надо куда - нибудь залезть ножом, то он залезет, ты хоть триста инструкций напиши.
Хотел бы поделиться одним замечанием по поводу замены термоголовок на весах этой модели. При фиксировании термоголовки к пластиковому основанию двумя винтами, необходимо выдержать правильный зазор между краем радиатора и выступом. Для этого использую 10 копеечную монету. При таком зазоре нагревательные элементы наиболее "правильно" прижимаются к этикетке и резиновому валу, а отпечаток этикетки становится более ярким.
P.S. не могу найти расшифровку по коду "f002 fatal error flash"
1) Нет ссылки на datasheet или хоть какой либо выпизки из нее по данному процу, касаемо 50 ноги
2) 50 нога - это земля или нет? Если я прозвоню и прозвон идет результат успешный или нет, или нужно чтобы не звонилось? Рабочий проц при этом нужен новый или нужно заказать новую ТПГ?
