Digi SM-100 - «мусор» на экране

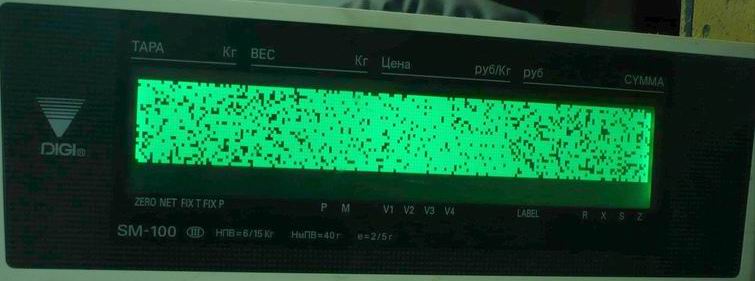

Рис. DIGI SM-100 на дисплее статичный мусор.
В копилочку будущего материала по весам Digi SM-100.
Весы Digi SM100 довольно редкие гости в ремонте, те поломки, которые появлялись на этих весах, не отличались особой сложностью, как в ремонте, так и в диагностике. Большинство ремонтов – это замена Ethernet интерфейса и поломки блока питания. Однако есть еще одна поломка, не заслуживающая особого внимания, но имеющая место быть.
Заявленная неисправность. Весы не реагируют на клавиши.
Первичная диагностика. Замена материнской платы показала – шлейфы и дисплеи в рабочем состоянии, неисправна материнская плата. Попытка перепрошить – результатов не дала, весы не шьются.
Ремонт. Ремонт не требует особых знаний архитектуры весов, меняем процессор и наслаждаемся исправными весами.
19 комментариев
Пробовать шить не обязательно - он при этом греется не кисло, плата темнеет даже, у нас одни весы с таким дефектом в магазине включенными стояли около недели - плата была чёрная и крошилась в районе проца :)
14I1MPE7031000_#09#
Брался под плату нового образца. А вот какая у Вас плата?
Калибровку делали?
Попалась еще одна неисправность, думаю будет интересно рассудить о ней: DIGI SM100 (STE 16 v2.00B, VR 2.71) (не +, не 101 - проверено) не видят сеть и не пингуются....
1 Спеки проверены (49-2,50-1, 134, 214 -неактивны в этой прошивке)
2 Полный сброс выполнялся...
3 ПО RS232 ВЕСЫ ВИДЯТСЯ И ПРОШИВАЮТСЯ!!!???
4 Значит RTL8019AS в рабочем состоянии????
RS232 - это один интерфейс, Ethernet - это другой интерфейс, железо обоих интерфейсов разное и не связанное друг с другом. А вот насчет прошивки - это правильно, сперва заливается последняя версия пришивки, а только потом делаются выводы о неисправности RTL8019AS
