Dipix DBM 5000, медленно вращаются приемные ролики

24 июля 2014

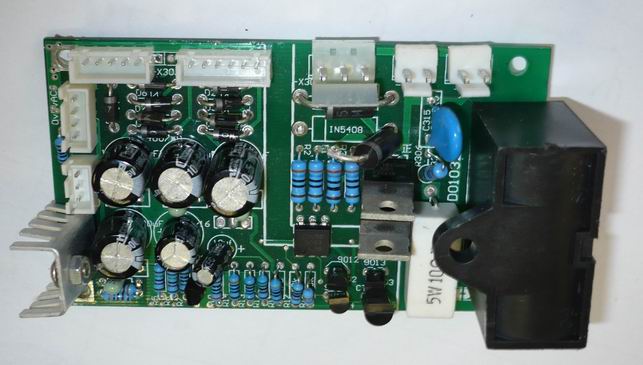

Рис. Блок питания, счетчик купюр Dipix DBM5000, пусковой конденсатор - черный прямоугольный блок справа, неисправный демпферный диод выпаян с одной стороны.

Неисправность со слов заказчика. При включении  счетчик проходит автотестирование, купюры считает, но только очень-очень медленно
Первичная диагностика. Путем подмены на заведомо исправный блок питания, был выявлен неисправный модуль, им оказался блок питания.
Ремонт: Обычно нестандартно  медленно вращение асинхронного двигателя привода основных роликов связано с неисправностью пускового/рабочего конденсатора. Однако замена конденсатора результатов не дала. Силовые симисторы были исправны, а вот демпферный диод (IN5408 1000В*1А) установленный для защиты тормозящего симистора оказался в пробое. После замены демпферного диода работоспособность восстановилась.
Неисправность встречалась 1 +1 +1 раз.

UPD 20/02/2015. При выходе верхнего демпферного диода (IN5408 1000В*1А), на фото он выше выпаянного диода и чуть закрыт разъемом, неисправность имеет такие же симптомы.
