Dipix DBM-5000 - при включении не выполняется автотестирование. Ремонт.

Рис. Dipix DBM-5000, датчик автостарта, из за высоко поднятых светодиодов, заменить его довольно проблематично.
Неисправность со слов заказчика. При включении счетчик не делает привычного вращения приемных роликов, при укладке купюр в приемный карман счетчик начинает счет. Но счет купюр прерывается через некоторое время, а может и вообще не начать счет.
Первичная диагностика. Излучающий светодиод датчика автостарта светится неестественно синим цветом, однако при этом датчик автостарта срабатывает, если поднести купюру.
Ремонт: Сравнение излучения датчика автостарта с исправного счетчика купюр и с оказавшегося в ремонте подтвердили догадку о неисправности датчика.
![]() |
![]() |
Рис. Неисправный датчик автостарта, не смотря на то что датчик срабатывает на купюры, яркость излучающего светодиода мала. |
Рис. Исправный датчик автостарта, яркость излучающего светодиода говорит сама за себя |
Замена датчика оказалась весьма проблематичной, так как имеющиеся на складе датчики автостарта имели слишком короткие ножки. Поэтому был заменен только неисправный элемент, в качестве излучающего светодиода был применен диод с датчика автоматического выключения детектора валют PRO1500.

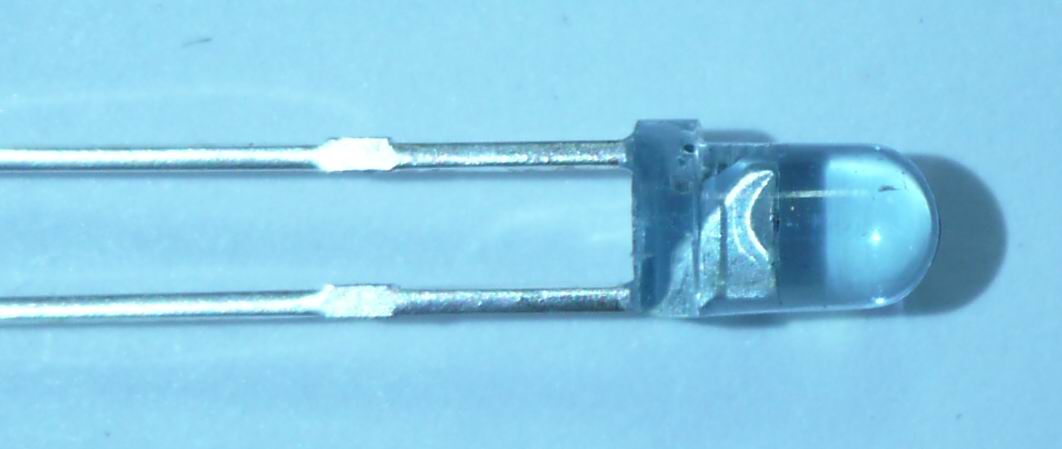

Рис. Излучающий светодиод с датчика автоматического выключения детектора валют PRO1500IR. Юбку придется обработать напильником.
Правда этот светодиод имел юбку, которая мешала установке в датчик автостарта, потому юбку необходимо сточить напильником по двум сторонам параллельным оси ножек.
Неисправность встречалась 3 раза.
Заключение. Несмотря на довольно большое количество таких поломок, скорее всего неисправность не тянет на типовую, так как встречалась на счетчика купюр в диапазоне заводских номеров 854-951. В счетчиках вне этого диапазона такая неисправность не встречалась, скорее всего это связано с заводским браком светодиодов, которые и попали в эту партию.
