Две доработки ККМ ОКА102К

23 января 2014

Доработка ККМ ОКА102К

На данный момент доработки материнской платы 016-30 и 016-40 настолько актуальны, что пришлось выделить обе доработки в отдельный материал. Все данные взяты с сайта генерального поставщика ОКА 102К ПроСам.

Вот текст доработки

Устранение сбоев на ККМ "ОКА-102К" ПРАУ.467443.016-40 -30

Внимание потребителей ККМ "ОКА-102К"  ПРАУ.467443.016-40 -30

Внимание потребителей ККМ «ОКА-102К» с БУ  467443.016-30 и 467443.016-40

Устранение сбоев по помехам:

1. Остановка часов:

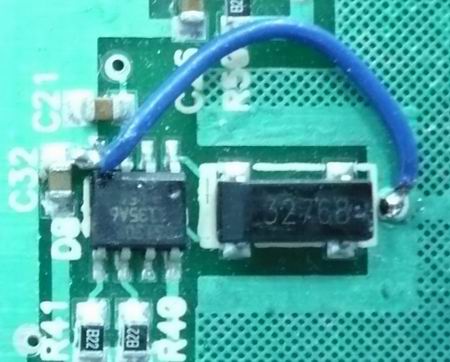

-D8:4 (DS1307Z) соединить с переходным отверстием ниже кварца B2 (дополнительный корпус).

2. Частые сбои по питанию («п»), ФП (FE03):

-дополнительно заземлить экран (металлизированный скотч на поддоне) через винт 1, учитывая, что шина «корпус» на БУ расположена на стороне установки элементов,

-разместить между 14 и 28 ногами микросхемы ОЗУ D10 емкость 1мкФ-М-50V,

-если на адаптере питания установлен штекер с пружинным разъёмом, заменить его.

-выпаять С17, установить К10-73-1б-М1500-470пФ±10%  на контакты D6:10 и D6:11.


Доработка ККМ ОКА102К



Комментарии.

Доработка таймера является критичной, старайтесь делать эту доработку на каждом ККМ оказавшемся в ремонте, само собой для указанных типов материнской плат.


Доработка таймера является критической, без нее работа на ККМ не рекомендуется.

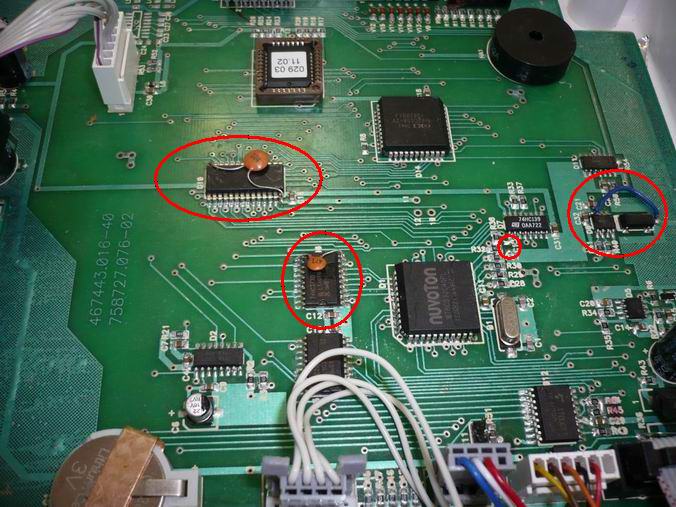

Примерный, возможный, сбой на материнской плате без доработки .


Из личного опыта, пружинный штекер с пружинным разъёмом можно не менять, достаточно подогнуть контакты иголкой.


-разместить между 14 и 28 ногами микросхемы ОЗУ D10 емкость 1мкФ-М-50V,

Не стал бы ставить конденсатор в 1 мкФ, все таки конденсатор предполагается на 0,1 мкФ. Кстати это подтверждается и ККМ идущими с завода, там стоит 0,1 мкФ.

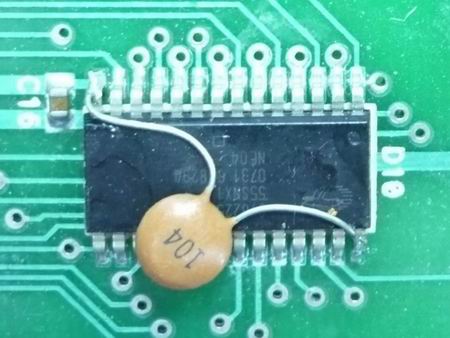

Заводская доработка, на фото видно, конденсатор 0,1мкф


ВЧ конденсатор С17 при данной разводке платы, играет скорее отрицательную роль в деле борьбы с ВЧ помехами, программа развела плату для удобства набивки платы элементами, но не учла задачу конденсатора. При таком расположении конденсатора бороться с ВЧ помехами мягко говоря неразумно. Суть доработки, установить конденсатор на свое законное место.

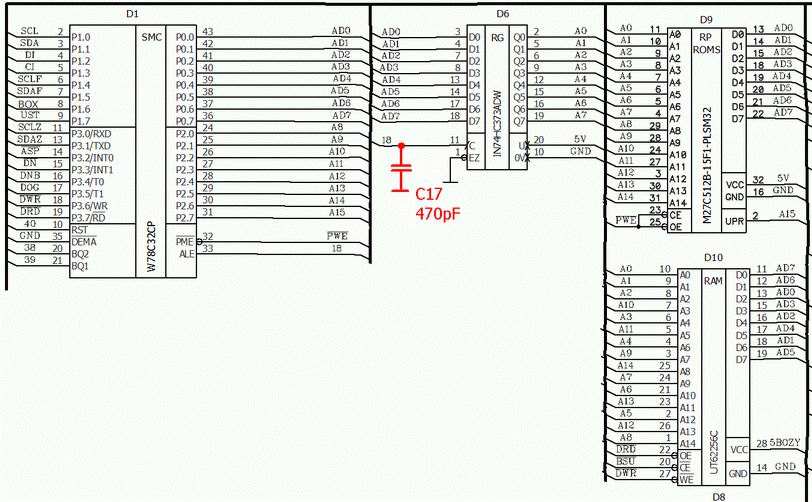

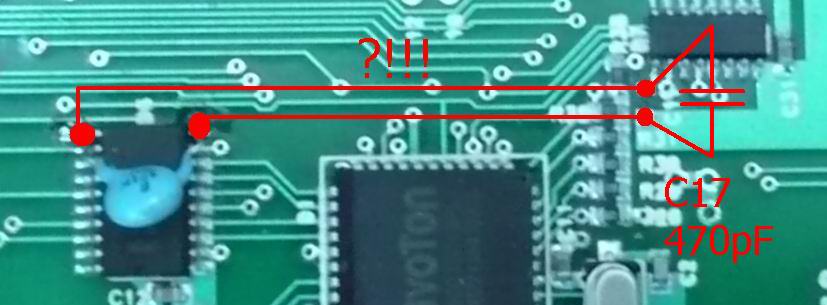

С17 на схеме С17 на плате






UPD 17/02/2014.

ККМ "ОКА-102К" 2011 года, материнская плата ПРАУ.467443.016-20, дефект - останавливается время. При попытке запрограммировать время, например 14-20, время программируется, но секунды не идут, при этом секунды стоят 01 секунде, пример  14-20-01. В режиме диагностики тест таймера 5-1 проходит без проблем, секунды идут, но стоит перейти в рабочий режим, как неисправность повторяется.

Попытка найти доработку на такую неисправность, как в интернете, так и на заводе изготовителе результатов не дала, точнее, дала, но на заводе четко сказали в этой мамке дефекта таймера не бывает.

Внимательный осмотр показал, на плате много остатков флюса белесого вида, промывка спиртом участка платы под кварцем и у кварца со стороны деталей неисправность устранила.
