Элвес Микро-К - выход из строя VT7 (IRLML6302). Ремонт.

February 23, 2014 2562 просмотров


Аналог VT7 (IRLML6302) в ККМ Элвес-микро-К

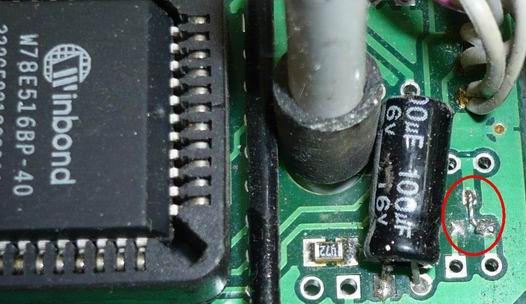

Типовая неисправность ККМ Элвес-микро-К  - выход из строя VT7 (IRLML6302) заканчивается  сложными поисками этого довольно дефицитного MOSFET-а. В отсутствии MOSFET IRLML6302 можно заменить обычным куском проволоки и с таким псевдо заменителем  транзистора. Практика показывает с перемычкой ККМ Элвес-Микро-К  может работать длительное   время, попадались экземпляры , которые отработали с ней более 3 лет.

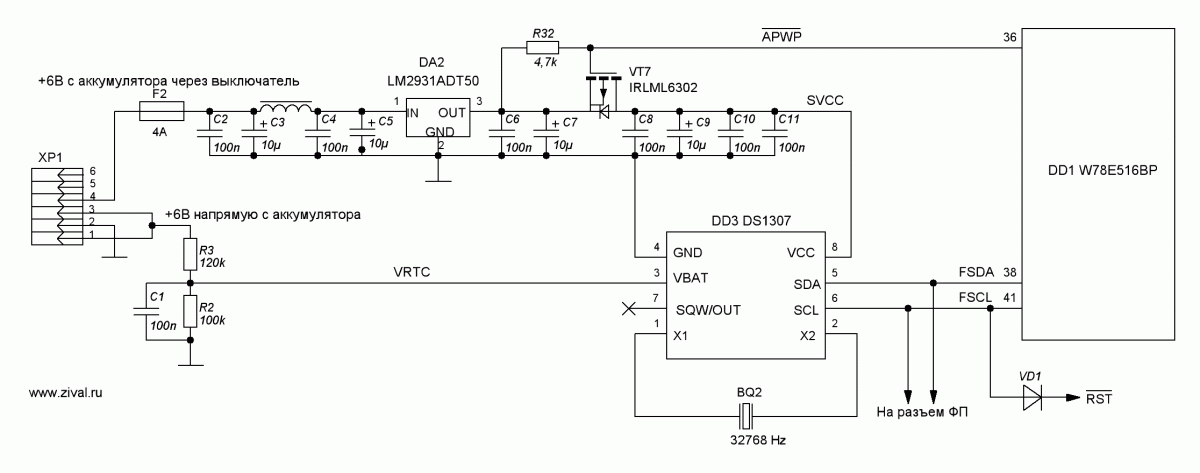

Схема подключения таймера в ККМ Элвес-Микро-К



Справочные данные.

Обозначение IRLML6302

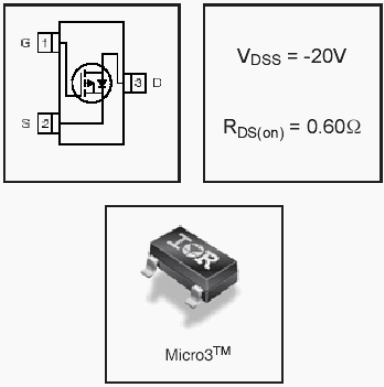

Новое семейство p- и n-канальных MOSFET компании IR в стандартном корпусе SOT-23 имеет ультранизкое сопротивление открытого канала Rds(on) и предназначено для применения в зарядных устройствах аккумуляторных батарей, коммутаторах нагрузки и другом оборудовании.

В обозначении MOSFET в корпусе SOT-23 содержится расшифровка управляющего напряжения на затворе, типа корпуса, технологии кристалла, уровня напряжения на стоке и размер кристалла. Пример обозначения нового транзистора в корпусе SOT-23:

  IR L ML 6 3 02

L – уровни управляющих напряжений (тип управления):

  • F – только стандартный или стандартный с возможностью управления логическими уровнями напряжений;
  • L – управление логическими уровнями, а также возможность управления низкими логическими уровнями сигналов.

Стандартный тип – транзистор открыт при уровнях напряжения на затворе 10…20 В.

Логический уровень - транзистор открыт при напряжении на затворе 4,5 В (max Vgs 16 или 12 В).

Низкие уровни управления - транзистор открыт при низком напряжении на затворе 2,5 В (max Vgs 8 В)

  ML - тип корпуса:

  • Нет суффикса- SO-8 или DirectFET;
  • H – PQFN 5×6;
  • HM – PQFN 3,0×3,0 или 3,3×3,3;
  • HS – PQFN 2×2;
  • R – DPAK;
  • T – TSSOP-8;
  • TS – TSOP-6;
  • ML – SOT-23.

1-я цифра – технология:

  • 6 – Gen 12.2 (напряжение на затворе 12 В);
  • 8 – Gen 10.59 (напряжение на затворе 20 В);
  • 9 – Gen 12.1 (напряжение на затворе 20/25 В);
  • 2 – Gen 12.1 (напряжение на затворе 12 В ).

2-я цифра - Максимальное напряжение на стоке:

  • 3 – 30 В;
  • 2 – 25 или 20 В.

3-я и 4-я цифры – размер кристалла:

  • Один кристалл в корпусе – от 0 до 49;
  • Два кристалла – от 50 до 79 (Single +30).

Внимание! Система обратная: чем выше номер, тем меньше размер кристалла!
