Элвес-Микро-К тускло печатает

1 февраля 2015

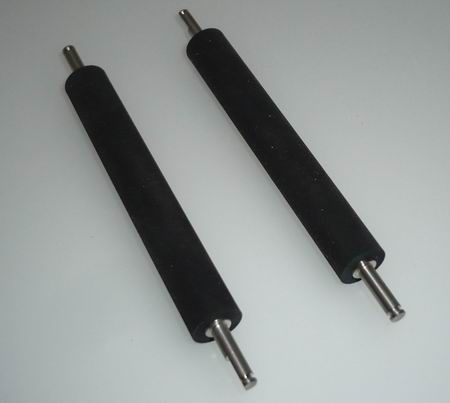

Рис. Резиновый вал от принтера Штрих МТП205-1, при износе этого вала принтер тускло печатает даже при хорошо заряженном аккумуляторе.

Элвес-Микро-К тускло печатает, причин такого поведения ККМ несколько, чековая лента плохого качества, разряженный аккумулятор, неисправный выключатель питания, износ резинового вала. Если первые три позиции - это стандартные комплектующие и расходные материалы, применяющиеся  в другой технике, то резиновый вал для принтера Штрих МТП205-1 заменить нечем, его можно только заказать и ждать пока не придет требуемая деталь.

Иногда возникают ситуация, когда клиент не желает ждать, а резинового вала нет на складе. Коллега SkaT с профсоюза сервис-инженеров ККМ предложил оригинальное, решение данной проблемы. Сдвинуть керамическую подложку ТПГ вверх относительно металлического основания.

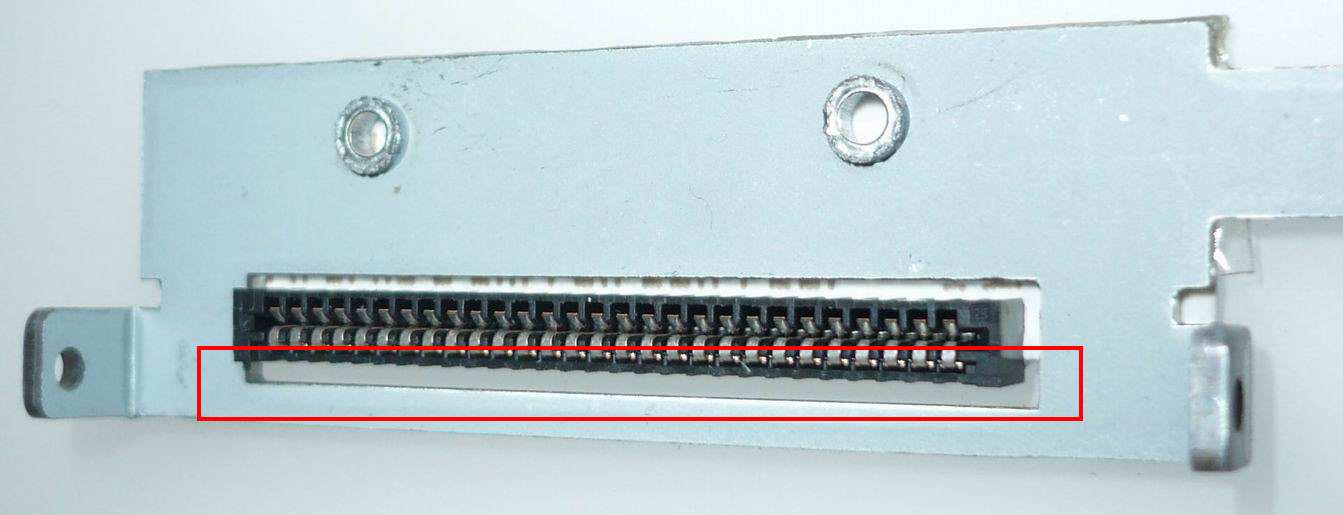

Рис. Термопечатающая головка принтера Штрих МТП205-1, в обведенную прорезь мы будем подкладывать вкладки, для поднятия ТПГ относительно подложки.

В качестве подкладочного материала будем использовать деталь корпуса ККМ. Эта деталь  - крепежный элемент ЭКЛЗ, который никем не используется, в то числе и производителем. Она идеально подходит по толщине для установки в прорезь термопечатающей головки  отмеченной на фото ТПГ.

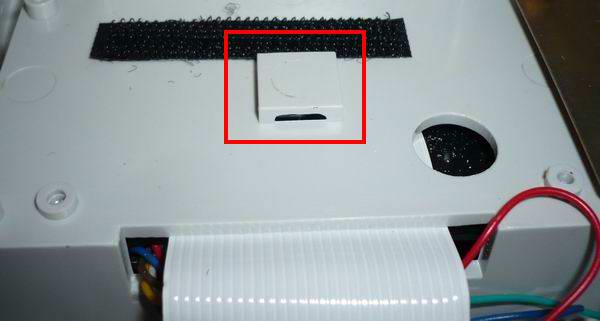

Рис. Крепление для ЭКЛЗ, не только не используется, но и мешает установить ЭКЛЗ, от его использования отказался даже производитель, липучка рядом с креплением заводская.

От полученной площадки отрезаются две тонкие полоски, которые вставляются с одной и другой стороны прорези на ТПГ. Установленные полоски фиксируются каплями клея «Момент», что бы они не вылетели.  Пластичности двухстороннего скотча, на котором держится керамическая подложка ТПГ вполне достаточно для данной манипуляции даже без предварительного нагревания металлического основания.

Заключение. Несмотря на эффективность доработки, она все же является аварийным вариантом и при наличии вала, мы настоятельно рекомендуем менять именно вал.
