Факс Panasonic KX-FT64 не отправляет факсы, не делает копии.

26 сентября 2013

Факс Panasonic  KX-FT64 не отправляет  факсы, не делает копии. При загрузке в приемный лоток документа, документ сразу подхватывается и прихватывается роликами подачи при попытке отправить факс или сделать копию сразу выдает ошибку замятия бумаги, даже не пытаясь включить  двигатели  протяжки бумаги.  Косвенно неисправность можно выявить и так, при приемке факса, после приемки документа, факс распечатывает отчет с ошибками

В сервисном режиме неисправность проявляется так. Заправлена термобумага, документ для копирования не вставлен, на дисплее надпись датчика PA. Вставляем документ для копирования – добавляется надпись DO. Нажимаем клавишу старт, мелькает  датчик  JA и документ начинает печататься. При протяжке документа сантиметра два-три, бумага останавливается, датчик Sn вообще не срабатывает.

Вход в сервисный режим проверки датчиков:

  1. Жмем клавишу «Меню»
  2. На дисплее  <Прогр. системы>
  3. Жмем клавишу «#»
  4. На дисплее  <параметр [_   ]>
  5. Набираем  9000
  6. Жмем клавишу «*»
  7. На дисплее <P-SE_>
  8. Набираем 815
  9. Жмем клавишу «Start»

При отключении отрезчика, нажатие клавиши старт - документ начинает продвигаться на более большее расстояние в  4-6 см и выдается сообщение проверьте документ.

Отключаем отрезчик:

  1. Жмем клавишу «Меню»
  2. На дисплее  <Прогр. системы>
  3. Жмем клавишу «#»
  4. На дисплее  <параметр [_   ]>
  5. Набираем  9000
  6. Жмем клавишу «*»
  7. На дисплее <P-SE_>
  8. Набираем 560
  9. Жмем клавишу «Start»
  10. На дисплее <1: ON / 2: OFF>

Найти такие концевики найти оперативно не удалось, пришлось разбирать и чистить  переключатель, со временем контакты внутри окислились. После промывки  и прочистки контактов датчиков  Sn и JA - WD-40, датчики заработали, работоспособность восстановилась.

Рис.1 Расположение датчиков на факсе Panasonic  KX-FT64

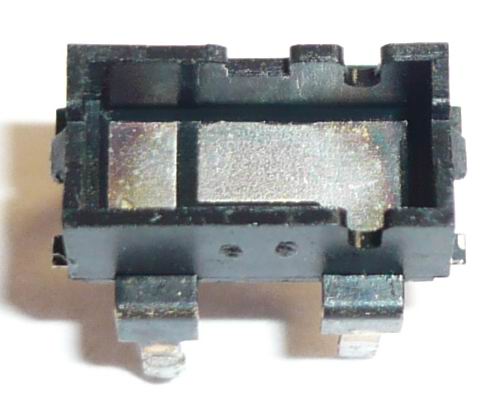

Рис.2 Датчик до чистки конатктов Рис.3 Датчик после  чистки конатктов
