Geco G-506 P01 - не стартует на мягком пуске: ремонт, схема

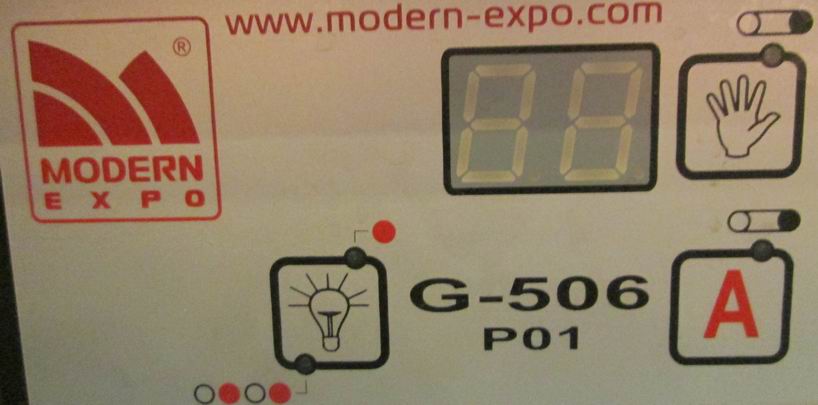

Пульт управления контроллера Geco G-506 P01
При «мягком» запуске электродвигатель ведет себя, как будто неисправен пусковой конденсатор. При жестком запуске электродвигатель стартует нормально. При этом стандартная в таких случаях проверка пускового конденсатора, путем нагрузки на транспортерную ленту нагрузки в 15 кг, неисправность конденсатора не выявила. Лента стабильно стартовала на «жестком» пуске, а вот на мягком пуске, дергалась, останавливалась и потом начинала движение с нагруженной лентой. Подмена на заведомо исправный пусковой конденсатор сразу же устранила дефект.

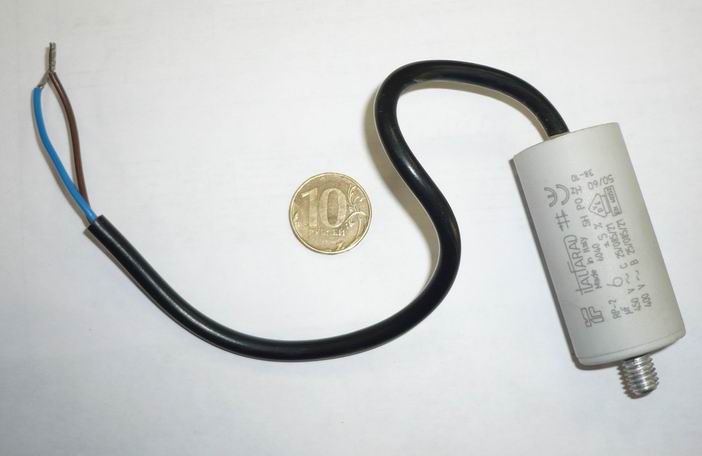

Виновник "торжества" 2.2 мкФ, вместо 6 мкФ
Для справки, отключение «мягкого» старта С6=0, подробнее здесь инструкция по настройке Geco
UPD 28/11/2014 Не смотря на простоту схемы включения асинхронного двигателя к силовому блоку, случился прецедент, механик заблудился в трех проводах. В связи с этим добавляем схему включения драм мотора со стороны силового блока, сопротивления обмоток указаны для ориентации, так как, например, на соседнем блоке рабочая и пусковая обмотка имела другие показатели.
Рис. Схема подключения драм мотора к силовому блоку Geco.
