Орион 100К - аккумулятор быстро выходит из строя

20 мая 2015


Пролог в картинках. Мультфильм «Так сойдет»

Введение. Коллега Дмитрий прислал заметку по ремонту ККМ Орион 100К версия 2. В целом, Орион -100К достаточно надежный аппарат, «детские болячки» электроники первых экземпляров, давно вылечены производителем, по большому счету, самое слабое место данной ККМ - это хлипкий принтер. Другое слабое место - работа от разряженного аккумулятора.
Есть особенность. Берем исправный (новый), продаем клиенту. И если клиент попался такой, что нечасто заряжает аппарат или вообще оставил его на месяц стоять, то возникает следующая картина. Аккумулятор садится, напряжение снижается ниже 5,5 вольт. Клиент включает аппарат - сразу начинает греться и/или сгорает драйвер двигателя. Если аппарат на разряженном аккумуляторе работал недолго - драйвер целый, но аппарат ведет себя неадекватно до тех пор, пока не зарядишь аккумулятор.
Ну и невозможно обойти такую проблему - как вечно не закрученные винты крепления клавиатуры. Такое чувство - что на сборке данной ККМ работают исключительно дети. Но в данной публикации речь не об этом.
Неисправность со слов заказчика. Жалобы на быстро умирающий аккумулятор, последний аккумулятор прожил не более месяца.
Первичная диагностика. Контрольный светодиод входного напряжения/заряда не горит. Анализ схемы показал, что он принимает непосредственное участие в цепи заряда аккумулятора, соответственно предположил, что причина поломки в его неисправности.
Ремонт. Вскрытие показало - обычный заводской брак при сборке. Собственно фото полностью раскрывает причину неисправности.

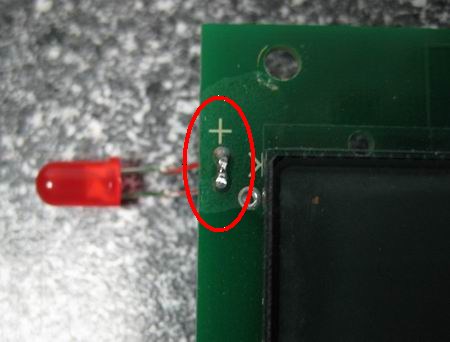

Орион 100К версия 2, светодиод индикации заряда.


Заключение. Честно говоря, нам не доводилось плотно сталкиваться с ККМ Орион100К, но беглое изучение схемы оставило больше вопросов, чем ответов. Мы элементарно не смогли в ней в ней разобраться.

Оригинальная схема блока питания ККМ Орион 100К.


С одной стороны все выполнено на классическом ключе из двух транзисторов VT6, VT2, который открывается транзистором VT3 в связке с регулируемым стабилитроном  D6, в качестве опорного стабилитрона используется VD16 на 6,8В. С другой стороны непосредственное исполнение самой схемы просто ставит в ступор, принцип заряда АКБ стал понятен только после того как накидали на листочке свой вариант схемы. Выкидывать листочек было жалко, на всякий случай размещаем в общий доступ, может, еще кому пригодится.


Наш вариант схемы заряда аккумулятора в ККМ Орион 100К
