ИБП Smart UPS RT 2000XLI и UpsDiag - странное поведение ИБП под нагрузкой
![](https://zipstore.ru/wa-data/public/blog/img/surt2_011.jpg)
ИБП Smart UPS RT 2000XLI
Введение. Веерное отключение электропитания связанное с перебоями на городских подстанциях выявило кучу интересных фактов. Больше всего от перепадов напряжения, как ни странно, пострадали источники бесперебойного питания. Большое количество ИБП попавших в ремонт, позволило сделать интересные статистические наблюдения которые оставим на потом, в данной публикации мы будем рассматривать этакого «счастливчика». В качестве «счастливчика» будет выступать ИБП Smart UPS RT 2000XLI, у которого случилось все плохое, что может случится. ИБП с двойным преобразованием очень редкий гость в нашей мастерской, скажем прямо, мы с ним столкнулись первый раз.
![](https://zipstore.ru/wa-data/public/blog/img/surt2_021.jpg)
Неисправность со слов заказчика. Странное поведение ИБП под нагрузкой.
Первичная диагностика. Поведение ИБП было действительно странным, начиная с отказа калиброваться и заканчивая нестандартным поведением при калибровке, а емкость батарей 2014 года составляла около 40% и выше не подымалась. Проверенный UpsDiag не одним десятком разнообразных ИБП, тут напрочь отказывался видится из под ПО.
![](https://zipstore.ru/wa-data/public/blog/img/surt2_031.jpg)

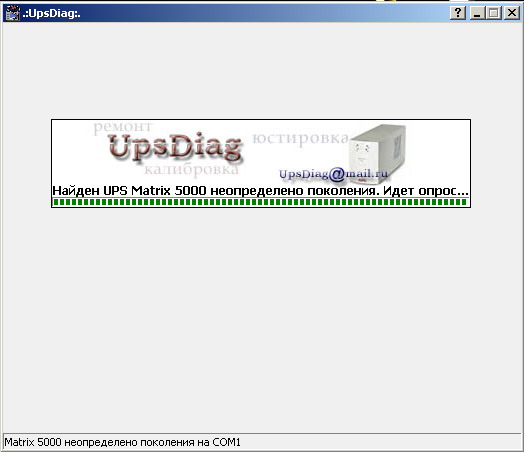

ИБП Smart UPS RT 2000XLI вот так определился из ПО UpsDiag
Такое поведение сочли программы UpsDiag, как не рассчитанной для работы с ИБП Smart UPS RT 2000XLI.
Проверка ИБП из под ПО ApcFix подтвердило очевидный факт, программа UpsDiag не рассчитана для работы с ИБП Smart UPS RT 2000XLI.
![](https://zipstore.ru/wa-data/public/blog/img/surt2_041.jpg)

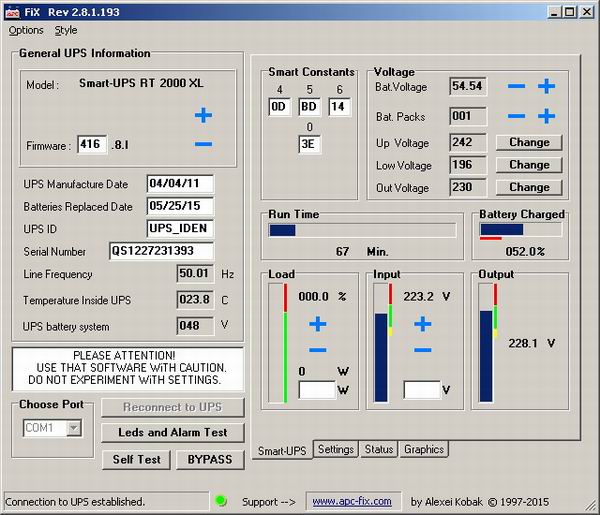

ИБП Smart UPS RT 2000XLI из под ПО ApcFix видится вполне адекватно.
Однако возникли некоторые сомнения по поводу исправности флешки, так как в окошке номера было явное несоответствие с номером на шильдике
![](https://zipstore.ru/wa-data/public/blog/img/surt2_021-1.jpg)

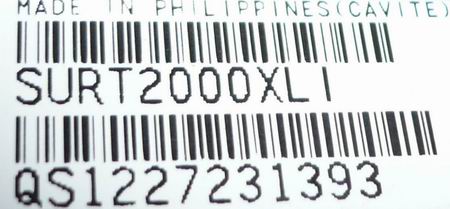

шильдик
![](https://zipstore.ru/wa-data/public/blog/img/surt2_051-1.jpg)

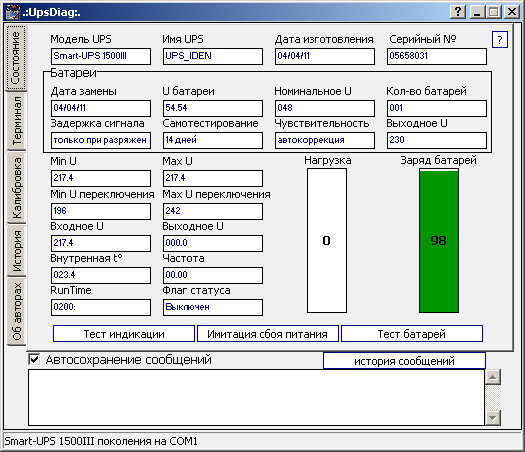

ИБП Smart UPS RT 2000XLI s/n QS1227231393
Как можно увидеть, несоответствие заводского номера на шильдике и отображаемый в ПО, признак слетевшей флешки. На всякий случай скачиваем дамп из флешки 93С56 (данные дампа 1,2). С большой долей вероятности представленный дамп флешки является битым, если у кого есть исправный дамп просьба поделится.
Ремонт. Меняем флешку и калибруем.
Выводы. Как выяснилось универсальное ПО UpsDiag подходит не ко всем ИБП, в то время как платная версия ApcFix довольно стабильно видит ИБП Smart UPS RT 2000XLI. Из этого можно сделать выводы либо покупать платное ПО, либо по старинке калибровать из терминала.
Для справки. В качестве примера рассмотрим изменение регистра "0" в терминале.
- заходим на вкладку "Терминал" и полученном окне нажимаем цифру 1 с интервалом 2 сек,
- в ответ выйдет сообщение "PROG", то есть мы вошли в режим программирования
- выбираем нужный регистр, в нашем случае регистр 0, для этого нажимаем цифру 0
- в ответ выйдет значение регистра в нашем случае "B1"
- клавишей +- выставляем нужное значение нулевого регистра. в приведенном примере изменяем значение с "B1" до "B2" клавишей +
- выходим из режима программирования, набираем R
- в ответ выйдет сообщение "BYE", то есть мы вышли из режима программирования
![](https://zipstore.ru/wa-data/public/blog/img/surt2_081.jpg)

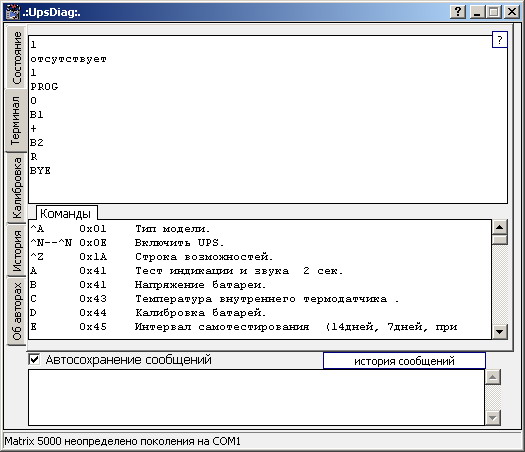

Окно терминала при программировании регистра 0.
Для справки, полный список команд поддерживаемых APC smart.
