ИК детектор PRO 1500IR
profindustry.com Компания "Профиндустрия-Центр" представляющая на Российском рынке банковское, офисное и торговое оборудование торговой марки «PRO».
Обзорная информация
Довольно интересный представитель IR детекторов на электронно лучевой трубке (ЭЛТ). Детектор относится к так называемым "полупрофессионалам", на момент написания материала является морально устаревшим. Имеет довольно специфичную сферу применения, раcсчитан для работы в ритейле. Питание от адаптера 12В 1,5А, под штырь 2,5.
Минусы.
- морально устаревший. Применение ЭЛТ показало себя не очень хорошо в условиях российской действительности. Срок службы применяемой ЭЛТ колеблется около 1000-2000 часов. (Хотя есть примеры, когда ЭЛТ отрабатывала 3!!!года при интенсивной эксплуатации, правда там стояла ЭЛТ отличающаяся от тех, которые установлены в текущие детектора)
- "полупрофессионал". Ограниченная область применения. Рабочая зона просмотра купюр находится в области габаритов детектора. В отличии от "профессионалов", которые имеют рабочую зону просмотра далеко за габаритами детектора. Фактически данный детектор неприменим на рецепшенах и кассах закрытого типа (там, где кассир сидит за бронестеклом).
- довольно капризная схема запуска (если быть точнее схема выключения). Каждый раз приходится перебирать схему запуска при ремонте.
- токовые цепи реализованы на элементах (выключатель, разъем питания) не рассчитанных на такие токи. Как результат высокий процент отказа этих элементов.
Плюсы.
- Простая схема, оборудование не представляет серьезных проблем в ремонте.
- Довольно большой вес детектора, что позволяет ему устойчиво стоят на рабочем месте.
- Режим энергосбережения, что позволяет резко увеличить срок службы детектора.
- Хорошая гарантийная поддержка.
Документация.

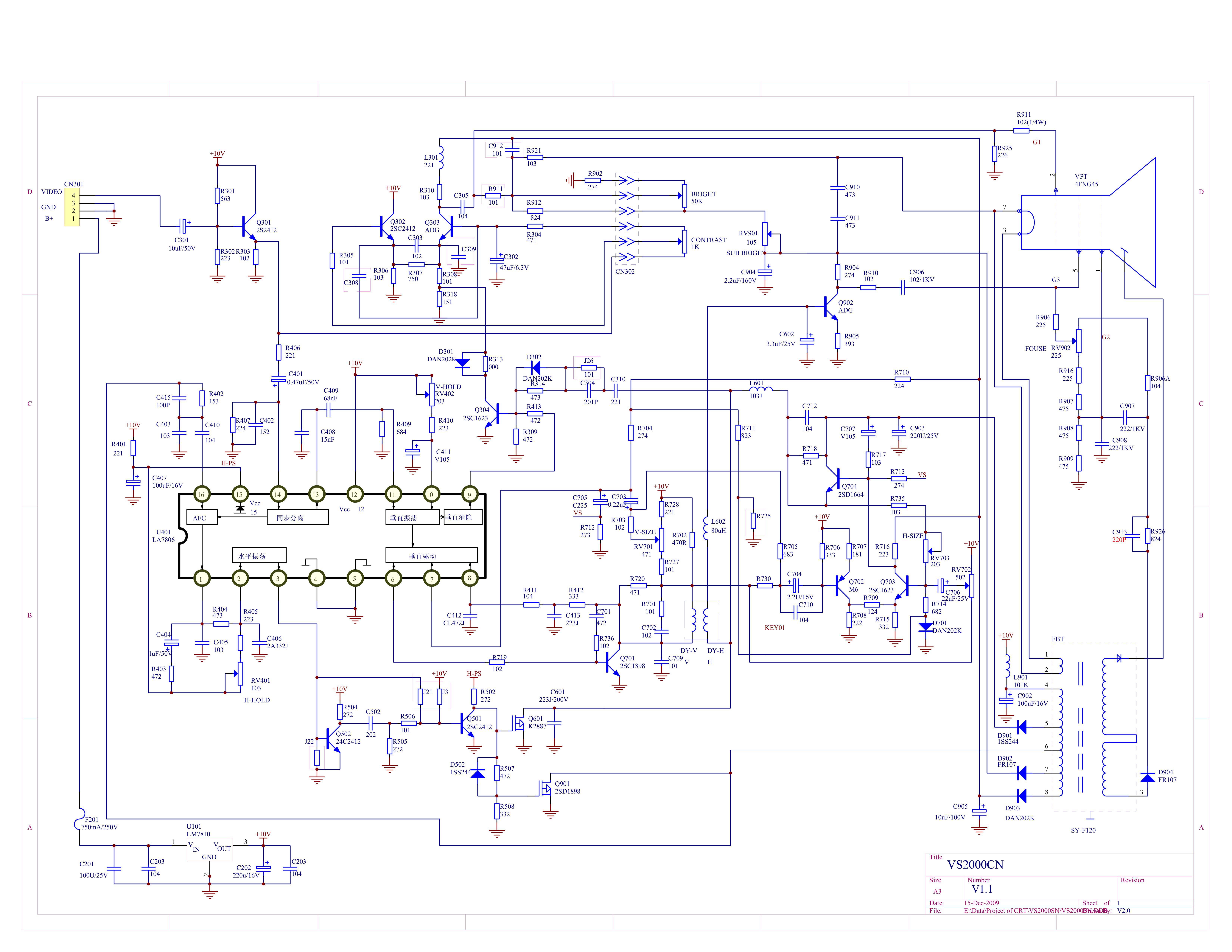

А. Схема ЭЛТ.
B. Руководство по эксплуатации. Посмотреть.
C. Доработка ЭЛТ. Скачать. Позволяет увеличить ресурс ЭЛТ в разы.
D. Плата питания.
Плата питания отвечает за транзит 12 вольт до потребителей. Так же плата включения отвечает за работу с датчиком включения, излучателем и приемником. На текущий момент приходилось встречаться с тремя модификациями и, судя по публикациям в интернете, есть четвертая модификация, с которой не приходилось встречаться. Не смотря на то, что платы имеют некоторые отличия, принцип работы одинаков для всех трех вариантов.
Вариант №1.
Плата устанавливалась в детекторах серийные номера, которых начинаются на 153..., 154..., 157...

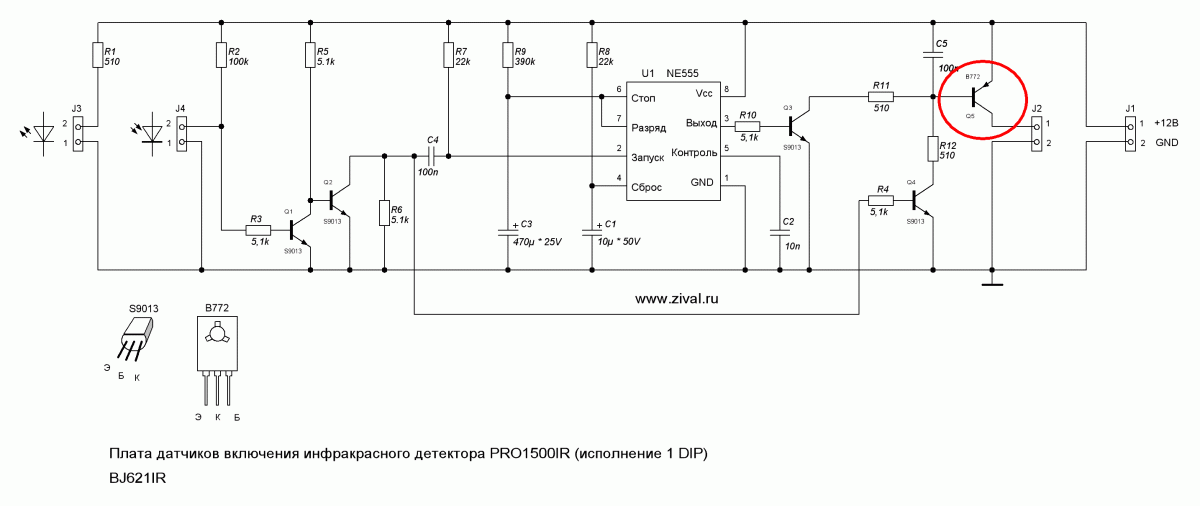

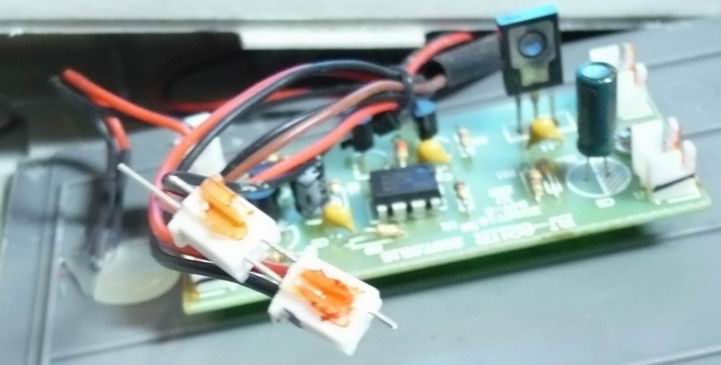

Рис.1 Вариант платы управления ИК детектора PRO 1500IR №1. Вид со стороны деталей. | Рис.2 Вариант платы управления ИК детектора PRO 1500IR №1. Вид со стороны пайки. | Рис.3 Вариант платы управления ИК детектора PRO 1500IR №1. Принципиальная схема. |
Вариант №2.
Плата устанавливалась в детекторах серийные номера, которых начинаются на 160...
Исправной платы не нашлось, поэтому на фото неисправная плата. Эта плата была довольно капризна и приходилось заменять выходной транзистор на более мощный. К типовым неисправностям именно этого исполнения, относится выход из строя транзистора Q2, на других исполнениях выход из строя этого транзистора не наблюдался. Транзистор Q5 - B772 в SMD корпусе.

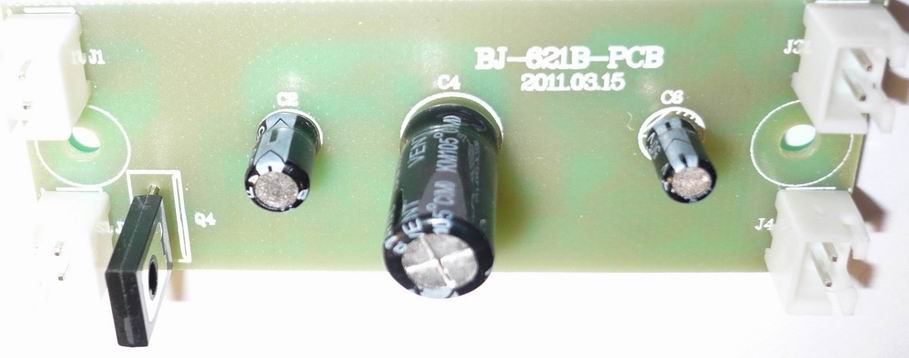

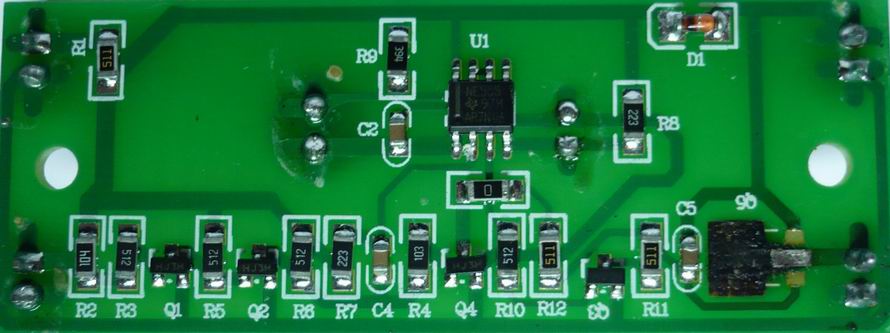

Рис.4 Вариант платы управления ИК детектора PRO 1500IR №2. Вид со стороны деталей. | Рис.5 Вариант платы управления ИК детектора PRO 1500IR №2. Вид со стороны пайки. | Рис.6 Вариант платы управления ИК детектора PRO 1500IR №2. Принципиальная схема. |
Вариант №3.

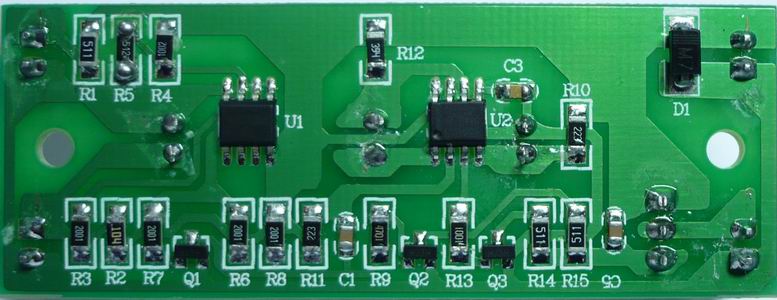

Рис.7 Вариант платы управления ИК детектора PRO 1500IR №3. Вид со стороны деталей. | Рис.8 Вариант платы управления ИК детектора PRO 1500IR №3. Вид со стороны пайки. | Рис.9 Вариант платы управления ИК детектора PRO 1500IR №3. Принципиальная схема. |
Доработки.
Мы всегда против кустарных доработок схем разработанных производителем оборудования, но в данном вопросе не согласны со временем выключения детектора. Поэтому конденсатор 470 мкф*25В – заменяем на 100 мкф*25В, что примерно соответствует 2.5 минут работы после срабатывания датчика включения.
Для справки. Емкость конденсатора мкф в цепи 6 ноги таймера NE555: |
Гарантия.
Наш сервисный центр является мастерской по гарантийным ремонтам детектора PRO 1500IR. Гарантийный срок указан на последней странице руководства пользователя. Во избежание недоразумений при оформлении гарантийного инфракрасного детектора, просьба обратить внимание на отметки о продаже, без печати продавца и даты продажи, оборудование на гарантийный ремонт не принимается.

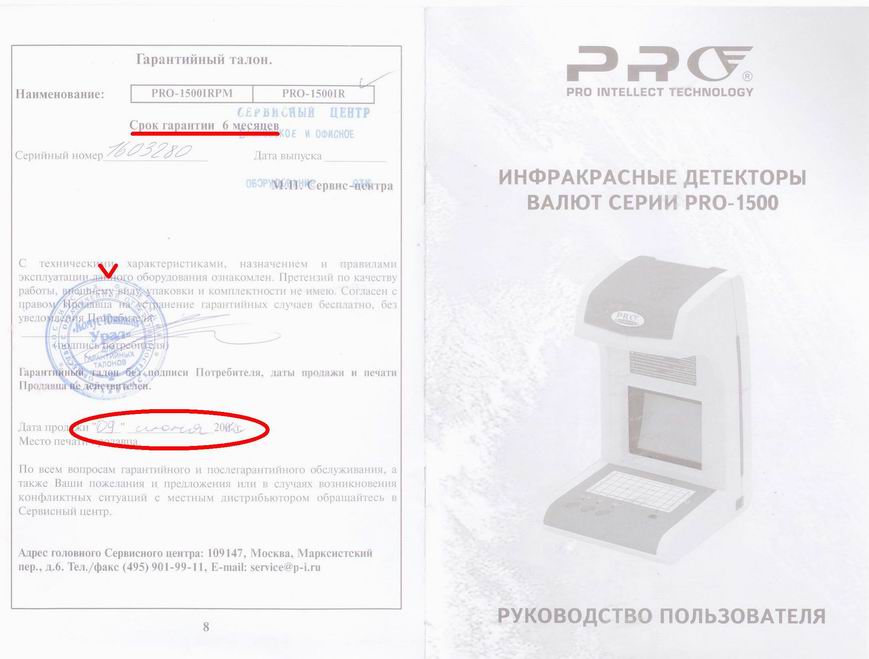

Рис. 10 Пример правильно заполненного гарантийного талона ИК детектора PRO 1500IR
Ремонт.
При ремонте рассматриваемой модели, существуют несколько наработанных методик, которые позволяют откинуть ложные пути при диагностике. Вообще ремонт этой модели довольно простой и не представляет особой сложности.
- Проверка ЭЛТ. Как ни странно внешние признаки неисправности ЭЛТ, такие как отсутствие кадровой или строчной синхронизации, оказываются неисправностью платы питания. Поэтому перед ремонтом ЭЛТ, обязательно подключите к ней 12в, напрямую (минуя разъемы, выключатель и плату питания). Если неисправность исчезнет - ЭЛТ исправна.
- Проверка косвенной исправности излучающего фотодиода осуществляется при помощи фотоаппарата, невидимое глазу излучение светодиода хорошо просматривается на экране фотоаппарата (телефона). Со временем, по яркости свечения, специалист может судить о состоянии излучающего диода и необходимости его замены.
-
Для проверки исправности входных цепей, подгоревшего выключателя, неисправного разъема питания необходимо исключить из работы плату включения, для этого надо соеденить напрямую разъемы со входа J1 на выход J2. Как правило для этих целей используются обрезанные выводы от конденсаторов.
-
Подсевший излучающий светодиод или поцарапанный приемный диод приводят к тому, что напряжение на выходе , разъем J2, составляет 8-9В. ЭЛТ вроде работает, но со сорванной строчной или кадровой разверткой. Внешне это выглядит так как будто картинка показывается в полэкрана при срабатывании датчиков включения - картинка приходит в норму.
-
Ремонт начинаем с замены конденсатора в цепи 6 ноги таймера NE555.
Для справки (данные взяты по эксплуатации, а не из документации). Ресурс электронно-лучевой трубки (ЭЛТ) в том виде в котором, она идет с завода ресурс работы составляет около 2200 часов до полного выхода из строя, что при 12 часовом рабочем дне в режиме постоянной работы, составляет 6 месяцев. Доработка намного увеличивает ресурс ЭЛТ, но при условии если она сделана перед продажей, а не после того как приносят с 90% потерей эмиссии ЭЛТ. Пары излучатель-приемник хватает на более долгий срок, первые отказы начинаются после 1,5-2 лет работы. Осветительные диоды срок службы не определен, но гораздо выше чем у самой ЭЛТ и излучателя датчика включения |
1.1 Неполное выключение (внешне проявляется - в состоянии ожидания дисплей не выключается и работает с нарушением синхронизации кадровой развертки). Неисправен излучающий датчик ответственный за включение детектора. Перед ремонтными действиями обязательно протереть приемный датчик, возможно попавшая грязь на приемник приводит к такому эффекту (Важно! Датчик держится на клее, поэтому протирать датчик следует осторожно, во избежание продавливания датчика внутрь).
1.2 Неполное выключение (внешне проявляется - в состоянии ожидания дисплей не выключается картинка идет в пол экрана). Неисправен излучающий диод и(или) приемный датчик ответственный за включение детектора. Перед ремонтными действиями обязательно протереть приемный датчик, возможно попавшая грязь на приемник приводит к такому эффекту (Важно! Датчик держится на клее, поэтому протирать датчик следует осторожно, во избежание продавливания датчика внутрь).
1.3 Неполное выключение (внешне проявляется - в состоянии ожидания дисплей не выключается картинка идет в пол экрана). Неисправен разъем питания, внешне проявляется как оплавленный разъем питания. Увидеть дефект только после демонтажа разъема из посадочного места.
2.1 Детектор не включается, при включении тумблером сразу включается ЭЛТ. Излучающий светодиод работает, ЭЛТ исправна. Неисправен выходной PNP транзистор в плате питания.
2.2 Детектор не выключается, при включении тумблером сразу включается ЭЛТ. Излучающий светодиод работает, ЭЛТ исправна. Подсел излучающий светодиод, под замену.
3. При включении белый экран, при нажатии на плату видеокамеры изображение появляется. Не характерная поломка, но уже встречалось довольно большое количество раз, поэтому следует выделить данный дефект в отдельную поломку. При сборке детектора, а именно, при установке видеокамеры имеет место факт, болты крепления закручивают с разным усилием, как результат плату перекашивает, со временем появляется микротрещина. Видеокамеру под замену. Обратите внимание камеру нельзя выкидывать, пока не придет новая, так как новые камеры приходят без светофильтра, поэтому светофильтр надо снимать со старой камеры.
9 comments
1. Кадровая развертка в большинестве своем страдает от заниженного напряжения блока питания, если вы блок питания меняли, то проблема во входных цепях детектора. Начните диагностику с простого шага:
"
Для проверки исправности входных цепей, подгоревшего выключателя, неисправного разъема питания необходимо исключить из работы плату включения, для этого надо соеденить напрямую разъемы со входа J1 на выход J2. Как правило для этих целей используются обрезанные выводы от конденсаторов. Посмотреть пример.
"
Если кадровая развертка продолжает моргать, от обязательно замените разъем на борту детектора для подключения блока питания.
2. Блок питания подойдет любой, постоянное напряжение максимум 12В ... 14,6В, так как дисплей закрыт кренкой 10В, не переживайте за повышенное напряжение.
А вообще по опыту - битая камера, там крепеж организовант таким образом, что переламывает плату камеры. Тут надо понимать - если не работают светодиоды - проверяем камерой или фотоаппаратом, то только потом смотрим сигнал с камеры, если есть конечно осцилограф.
