Индукционная плита Челябинка (Indokor). Блок питания, часть I.

October 19, 2018 544 просмотров

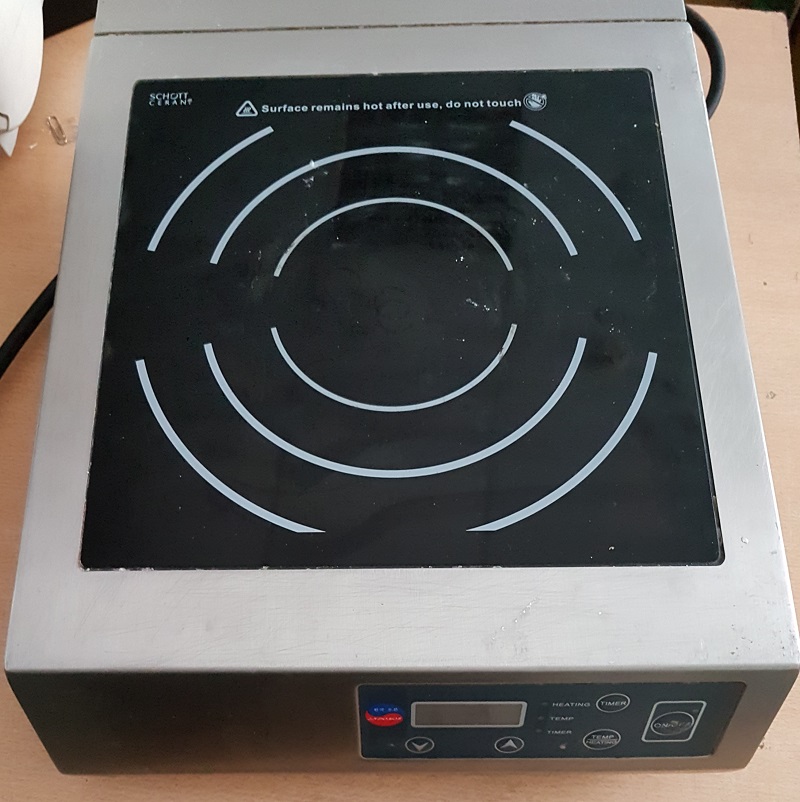

Индукционная плита Челябинка (Indokor) уже стала символом Челябинска наравне с суровыми челябинскими мужиками

Введение. Как только начнешь считать себя специалистом по ремонту индукционной плиты Челябинка, как попадается несерьезный ремонт, который озадачивает на продолжительное время.

Неисправность со слов заказчика. Не включается.

Первичная диагностика. Включение через лампу показало отсутствие замыкания в силовых цепях, первичный блок питания +5В/+18В не работает.


Схема первичного блока питания индукционной плиты Indokor (Челябинка).

Резистор R17 (2Вт 51 Ом) целый, замена D15 (UF4007) и конденсаторов EC13(100 мкФ*50В) и EC10 (4.7 мкФ*400В) результатов не дала. Входное напряжение на стабилизатор IC5 (7805) около 1В.

Ремонт. Проверка цепей показала наличие короткого замыкания во входных цепях стабилизатора IC5 (7805), однако его замена радикальных результатов не дала: на входе стабилизатора IC5 (7805) появилось напряжение 6В, а выходе около 4,5В. Реле не срабатывало,значит процессор не запускался. Включение навесом (при отключенной выходной ноги стабилизатора IC5 (7805)) дало следующие результаты на выходе стабилизатора IC5 (7805) появилось +5В, первичный блок питания стал давать напряжение +20В. Повторная проверка цепей показала наличие хоть и не короткого замыкания, но некоторые отличия от исправных цепей, нагрузка по +5В звонилась в обе стороны по 450/470 мВ. Замена процессора и LM339 неисправность устранила.

Заключение. Несмотря на простоту ремонта, ремонт доставил хлопот, так как основным источником проблем считался первичный блок питания.

Выводы. Появилась новая наработка по ремонту индукционной плиты Челябинка. При проверке первичного блока питания в случае если стандартная замена R17 (2Вт 51 Ом), D15 (UF4007), EC13(100 мкФ*50В) и EC10 (4.7 мкФ*400В) не помогла, необходимо демонтировать стабилизатор IC5 (7805) и проверить наличие +18В на выходе первичного блока питания (не после реле, а на EC13(100 мкФ*50В)).
