Интересная поломка – весы Мидл

10 июля 2014

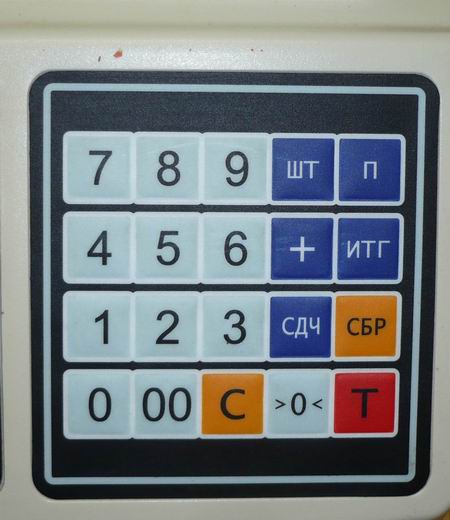

Рис.1 Клавиатура весов Мидл ВР 04МС-5/10-АВРЖ-Т 20 кнопок

Пришли в ремонт весы Мидл ВР 04МС-5/10-АВРЖ-Т производства ООО «Мера-Сервис». Ранее с такими весами не приходилось сталкиваться, но пустяковая по сути поломка заставила сломать мозг механику.

Поломка. При нажатии на клавишу 1 на дисплее отображается 2, при нажатии клавиши 2 нажимается клавиша 2. И так со всеми клавишами в первом столбце 0-00, 1-2, 4-5, 7-8 и соответственно клавиши второго столбца ведут себя адекватно 8-8, 5-5, 2-2, 00-00.

Диагностика. По всем признакам залитая клавиатура, прозваниваем на предмет замыкания дорожки и не наблюдаем ни каких признаков замыкания, прозвонка не дала результатов даже на мегомах, по всем признакам клавиатура живая. Значит, неисправна материнская плата – проверяем путем замыкания контактов на разъеме пинцетом, результат нулевой – материнская плата отрабатывает замыкание пинцетом правильно.

Документация. Не смотря на обилие ремонтной документации на сайте производителя ООО "Мера-Сервис" mservis.ru на весы Мидл ВР 04МС, все они, явно отличаются от принятой в ремонт модели весов.  Остались после ремонта небольшие наброски схем, может кому они помогут. Документацию удалось раздобыть только у коллег. Обилие всевозможных вариантов калибровки тоже поразило своим многообразием.

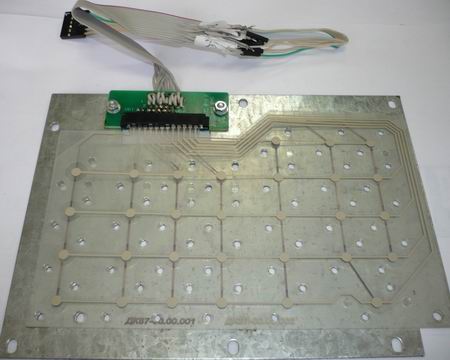

Рис.2 Схема клавиатуры весов Мидл ВР 04МС-5/10-АВРЖ-Т 20 кнопок

Ремонт. Как уже отмечалось ранее, клавиатура звонилась нормально, а материнская плата отрабатывала нажатие клавиш. Ремонт зашел в тупик. На всякий случай были проверены настройки весов на предмет правильности настройки клавиатуры.

После самотестирования весов, нажмите одновременно  СБР+ 1 + 7      для входа в режим выбора клавиатуры. При 16 и 14 кнопочной клавиатуре, чтобы войти в режим, нажать кнопки ">0<"+4+7

  • Нажмите 7 , покажется  hL    - указывает на клавиатуру в 20 клавиш.
  • Нажмите 8, покажется  hT    - указывает на клавиатуру в 16 клавиш.
  • Нажмите 9, покажется hC     - указывает на клавиатуру в 14 клавиш.


После режима выбора клавиатуры, нажмите клавишу [0] для входа в режим проверки клавиатуры.

Клавиатура отображалась как hL, что указывает на правильную настройку. Смущал даже такой факт, что вход в меню по клавишам 1 и 7 происходил успешно, но эти же клавиши отказывались работать в рабочем режиме. При тестировании клавиши в меню настройки клавиатуры, неисправные клавиши выдавали несоответсвующие им коды. Какой то замкнутый круг получается. В конце концов была собрана тестовая клавиатура и только тогда все стало на свои места - точно неисправна клавиатура. Далее все просто - разъем клавиатуры простучали резиновым молотком и работоспособность востановилась. Но вот надолго ли - неизвестно, в связи с этим ценник за ремонт был выставлен символический.

Заводская тех. поддержка. Не смотря на российское происхождение производителя весов, помощи со стороны ген. поставщика дождаться не удалось, как и счета на клавиатуру. Скорее всего сказалось отсутствие аккредитациии у нашего предприятия на ремонт весов этого производителя.

UPD 16/07/2014 Получены разъяснения с ООО «Мера-Сервис». Оказывается - эти весы выпускались по заказу фирмы Мидл. И ЗИПом к этим весам тоже занимается фирма Мидл.
