Ippon Back Office 400VA - при включении/выключении загораются оба индикатора и протяжно пищит. Ремонт.

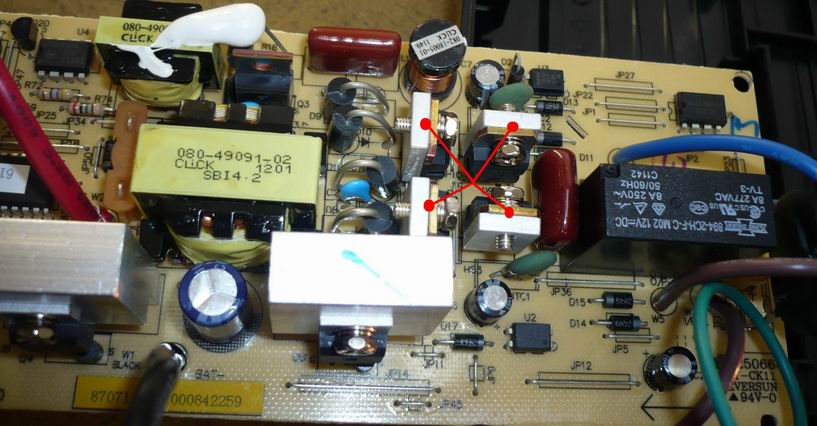

Рис. 1.Выход из строя преобразователя болезнь маломощных ИБП, но обошла она и Ippon Back Office 400VA
Довольно распространенная поломка Ippon Back Office 400VA, широко известная в узких кругах специалистов по ремонту ИБП.
Поломка № 1. Внешнее проявление неисправности. При включении загораются оба индикатора и ИБП Ippon Back Office 400VA(шасси 098-87021 или 098-88186) протяжно пищит. Такие симптомы характерны при пробое одного или обоих плеч преобразователя Q8-Q11 (STP3NK60Z). И хотя выходят из строя Q8, Q9 (STP3NK60Z) – мы меняем всю четверку, хотя, наверное, - это перестраховка.
На фоне этой, относительно стандартной поломки как то незаслуженно забыта другая характерная поломка. Не смотря на простоту деффектовки и устранения, поломка имеет довольно неприятную особенность, маскироваться под вышеописанную, хотя и с радикальными отличиями.
Поломка № 2. Внешнее проявление неисправности. При выключении ИБП начинает протяжно пищать, и загораются оба индикатора. Не смотря на внешнее сходство с вышеописанной поломкой -имеются радикальные отличия: поломка №1 проявляет себя при включении, поломка №2 проявляет себя при выключении. Такая поломка характерна при поломке кнопки включения.

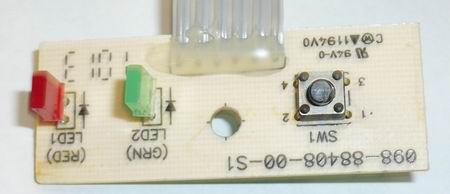

Рис.2 При ремонте Ippon Back Office 400VA обязательно проверяйте кнопку включения SW1
Не знаем почему, но довольно часто Ippon Back Office 400VA (шасси 098-87021) приходят со сломанной кнопкой включения. Диагностика проводится очень легко, при отключенном аккумуляторе и 220В, что бы не мешало реле своим щелчком, несколько раз нажимаем на кнопку включения, если неслышно характерного для кнопки щелчка, то кнопка уходит под замену.
Особо торопливые механики успевают перемахнуть силовые ключи преобразователя Q8-Q11 (STP3NK60Z мы меняем на 5N60, они несколько мощнее), а потом понимают, что поторопились, надо было просто поменять копеечную кнопку.
Комментарии.
Очень неоднозначный ИБП, подключенная в качестве нагрузки лампа накаливания заметно моргает, не смотря на довольно значительную инертность ламп накаливании, хотя для импульсного блока питания – это не проблема. При низкой нагрузочной способности в 250Вт, 4 выходных гнезда про потребителей, мягко говоря, вызывают недоумение.

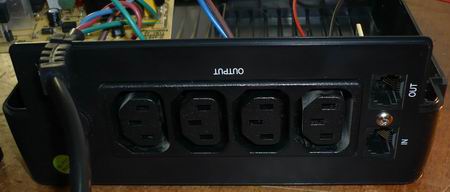

Рис. 3. Четыре выходных гнезда под потребителей, при выходной мощности в 250Вт, выглядят насмешкой над пользователем Ippon Back Office 400VA
Но есть и плюсы ИБП легко переделывается в автомобильный инвертор, не забываем поменять родные ключи преобразователя STP3NK60Z - на более мощные 5N60. Снимаем пищалку BZ1 и качественный инвертор готов. Сами не проверяли, но говорят, в ИБП не реализован зеленый режим (Green mode), а значит, его можно использовать для зарядки телефона и прочей маломощной нагрузки.
UPD 01/09/2014 Снимаем декоративную серебристую накладку

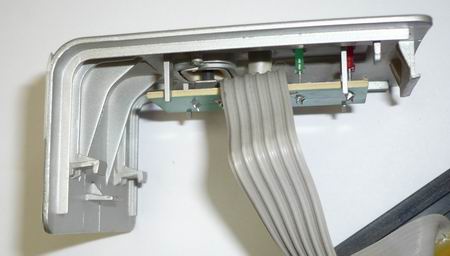

Рис. 4 Сверху просовываем отвертку и поджимаем защелку при этом сдвигаем саму накладку

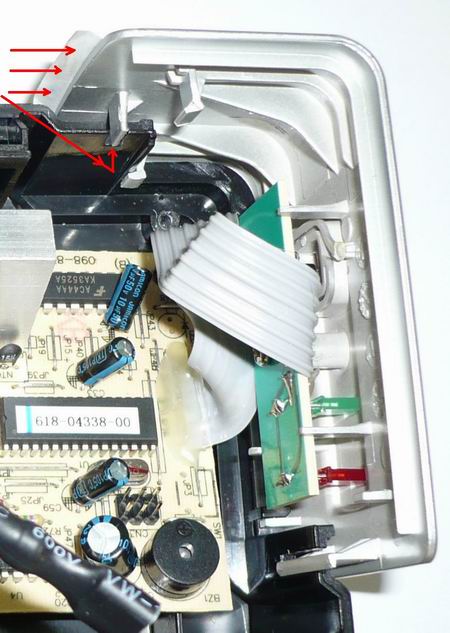

Рис. 5 Декоративная накладка вид, три защелки и упор
7 comments
Если при включении от аккумулятора ИБП не проходит тестирование, а сразу уходит в ошибку и горит красный светодиод ошибки, то дело может быть не только в ключах, а в цепях обратной связи в том числе обвязки процессора.
Для примера.
Исправный
ИБП Ippon Back Office 600 включен в розетку, включаем от кнопки, должен появится ток заряда на аккумулятор и ИБП должен успешно закончить автотестирование. После отключения от сети 220 ИБП должен продолжить работу, но уже от инвертора, при этом он будет переодически попискивать.
Исправный
ИБП Ippon Back Office 600 при старте только от аккумулятора (розетка отключена от сети ), ток заряда аккумулятора не появляется, работа идет только с инвертора, при этом он будет переодически попискивать.
Исправный, со снятыми ключами Q4, Q6
ИБП Ippon Back Office 600 при старте только от аккумулятора (розетка отключена от сети ), ток заряда аккумулятора не появляется, при включении не проходит автотестирование - горит красный светодиод ошибки, зеленый не горит, ИБП пищит непрерывно.
И тут не предвзятость к марке Ippon, а простая арифметика - 400ВА, это 240Вт реальной нагрузки. На данный момент найти компьютер с таким блоком питания нереально (минимум 350Вт). Даже если его отремонтировать - использовать по назначению - подключить к компьютеру не удасться
