Ippon Back Office 600 не держит нагрузку. Диагностика. Ремонт.

14 марта 2019 49 просмотров

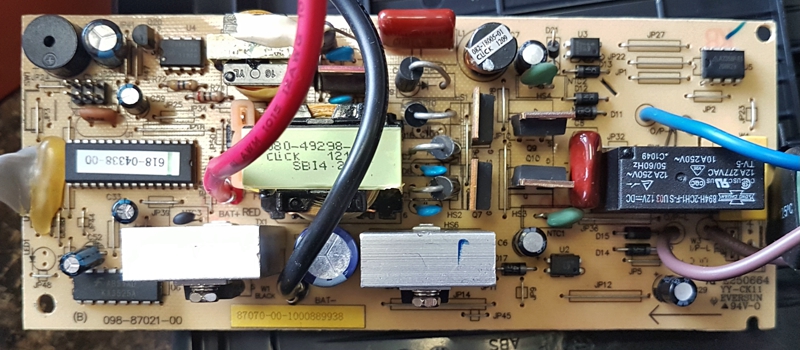

Материнская плата 87070-00-1000889938 от ИБП Ippon Back Office 600

Неисправность со слов заказчика. При мощности ИБП в 600ВА, по факту ИБП Ippon Back Office 600 уходит в защиту (перезагрузку) даже на 100 Вт нагрузки.

Первичная диагностика. Ток заряда в цепи АКБ присутствует. Замена АКБ на заведомо исправный и заряженный аккумулятор результатов не дала.

Простота ремонта и диагностики объяснятся наличием всего одного "слабого звена" - реле RY1 на плате ИБП

Ремонт. Материнская плата 87070-00-1000889938 довольно простая и имеет всего одно силовое реле RY1 (894-2CH-F-C M02 12V-DC) - с его замены и начнем ремонт. Собственно на этом этапе ремонт закончился, так как проблема оказалась в именно подгоревших контактах реле RY1 (894-2CH-F-C M02 12V-DC).

Заключение. Собственно ремонт получился показательным, ведь именно с силовых начинается, и обычно заканчивается любой ремонт ИБП, которые работают, но не держат нагрузку или "проваливаются" при повышенных/пониженных напряжениях.
