Масса-К TB-S-M - замена ADT6191 весового индикатора

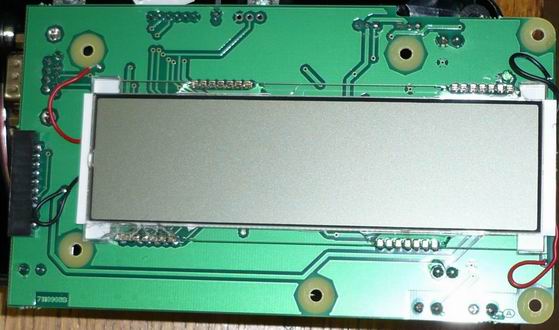

Рис. Сломанный индикатор ADT6191 весового индикатора TB-S-M
Очередной ремонт весов Масса-К TB-S-M в комплекте со спешкой и вуаля – получаем классический ребус. После удаления старого индикатора ADT6191 с подсветкой, выяснилось, что последний абсолютно симметричен и плохо просматривается на просвет, поэтому по цифрам определить вверх низ довольно проблематично.
Варианта решения было три
1.Обратится в тех. поддержку.
2.Найти фотки с дисплея до ремонта.
3. Околонаучным методом - при помощи шерстяной тряпочки зажечь индикатор, не впаивая в плату.
Способ №1 оказался самым эффективным, ответ пришел менее чем за час.
Способ №2 оказался тоже действенным, но проблема была во времени - фотоаппарат был на выезде.
Способ №3 хоть и показывался учителем физики, он вот на деле оказался трудноповторяемым, в виду отсутствия шерстяной тряпочки, а накопленной на пальцах статики не хватало зажечь индикатор.

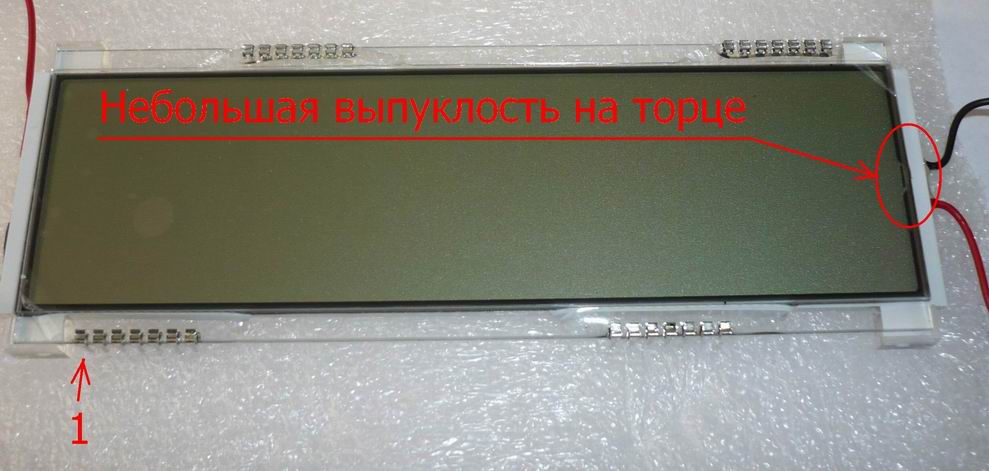

Определяем первую ножку на индикаторе ADT6191 для весового индикатора TB-S-M
UPD 20/09/2014. Первую ножку можно определить по гравировке в левом верхнем углу индикатора.
Определяем первую ножку на индикаторе ADT6191 для весового индикатора TB-S-M по гравировке
