Zebra S4M - калибровка принтера

May 13, 2013 5313 просмотров

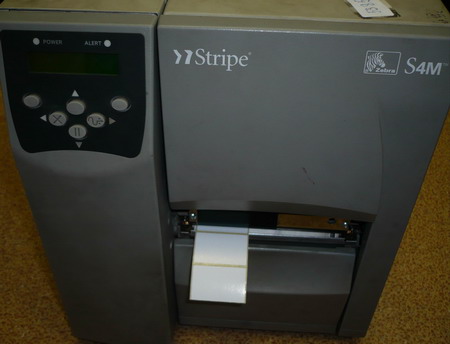

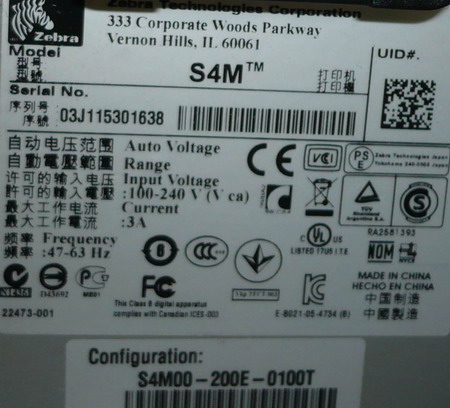

Принтер этикеток Zebra S4m


Введение

Калибровка любого принтера этикеток без инструкции дело неблагодарное, поэтому, когда возникла необходимость откалибровать принтер этикеток Zebra S4M первым делом скачиваем инструкцию и собственно следуем мудрым рекомендациям производителя  выполняем требуемую процедуру.  Все казалось бы просто, но удивительное дело принтеров попадающих на калибровку не становится меньше, а наоборот после калибровки пользователем, кое как работающий принтер вообще перестает работать. Попробуем рассмотреть стандартную калибровку принтера Zebra S4M, так как Zebra наиболее удачный принтер  для новичка.  Дело в том, что в принтерах Zebra реализована распечатка режима работы датчика (sensor profile) не в цифрах, а  в графиках.  Сами графики довольно простые и понятные для понимания и гораздо нагляднее столбцов малопонятных цифр.

Калибровка

Калибровку будем производить на примере термотрансферной печати на белых самоклеющихся этикетках без термослоя. Алгоритм калибровки довольно простой, но желательно не приступать к калибровке не ознакомившись с полной инструкцией на русском языке.

Пароль на меню 1 и меню 2  четыре нуля(0000) , пароль на меню 3 (1234). Для калибровки требуется как меню 2,  так и меню 3. Пароль 0000 вводить необязательно, пароль  1234 вводится клавишами со стрелками путем перебора.

В меню 1-2 выбираем

  • Тип этикетки  - белая этикетка на подложке (MEDIA TYPE -> GAP/NOTCH )
  • Тип сенсора -  по умолчанию на отражение (SENSOR SELECT -> REFLECTIVE)

В меню 3 выбираем

  • Тип печати – термотрансферная печать (RIBBON -> YES)
  • Распечатка параметров датчика – SENSOR PROFILE . Этот пункт позволяет проверить работу всех датчиков и оценить параметры датчиков, настоятельно рекомендуется не пропускать этот пункт.
  • Калибровка для режима термотрансферной печати  – (MEDIA/RIBBON CALIBRATE) входим в режим калибровки по клавише Enter на дисплее (LOAD BACK/REMOVE RIBBON) убираем риббон из под термоголовки, под калибруемый датчик устанавливаем подложку,  если сложно найти калибруемый датчик, то освобождаем сантиметров 10 подложки от этикеток и заправляем подложку в принтер. В результате  над/между каждым датчиком будет находится подложка,  риббон не будет мешать , так как мы его предварительно убрали, а термоголовка принтера закрыта. Подтверждаем факт заправки в принтер только подложки и отсутствия риббона в принтере клавишей Enter  на дисплее появится сообщение (RELOAD ALL) заправляем  риббон и подложку с этикетками в принтер так, что бы этикетка на подложке оказалась напротив калибруемого датчика, если сложно определить датчик, то подложка с этикеткой заправляется таким образом,  что бы этикетка оказалась под каждым датчиком. Нажимаем клавишу Enter. Калибровка закончена.

Совсем немного практики

Как пользоваться распечаткой профиля датчика.

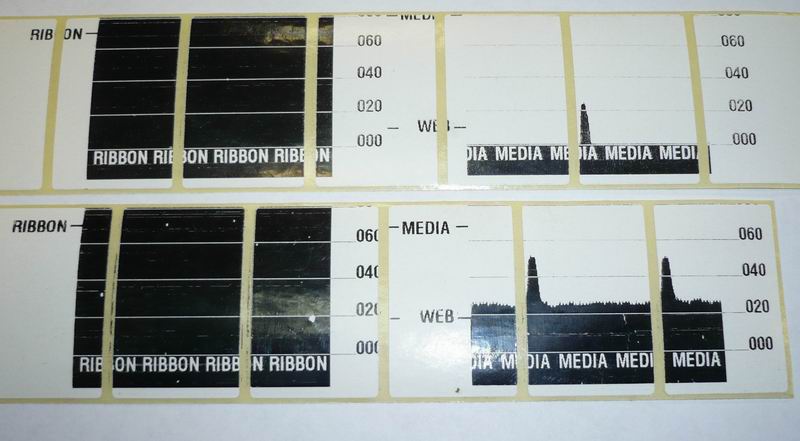

Профиль датчиков, датчик с показаниями риббона и этикетки

На представленных профилях снизу датчики до калибровки, сверху профиль этих датчиков после калибровки.  Так как распечатывался профиль термотрансферного принтера – то добавочно мы видим профиль риббона, при прямой печати (непосредственно на термоэтикетку без риббона) профиль риббона не печатается.

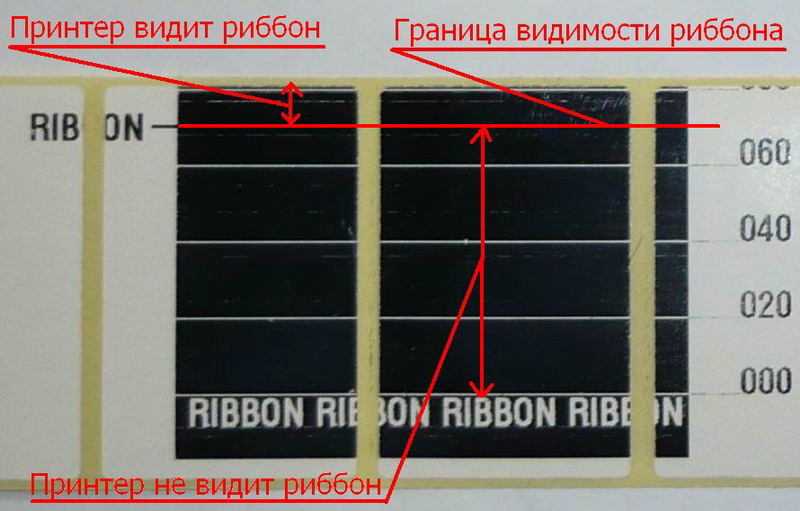

Профиль риббона

На фото профиля риббона можно увидеть принтер видит, что риббон заправлен, если же черная область будет ниже черты с надписью RIBBON, то принтер считает, что риббон отсутствует.

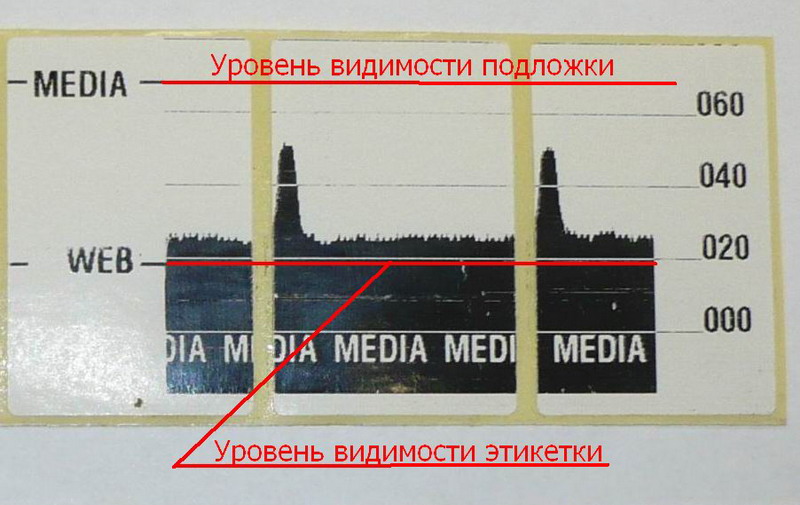

Профиль этикетки

На фото профиля этикетки можно увидеть, что принтер не видит этикетку, так как уровень сигнала от этикетки несколько выше границы видимости этикетки. Тот факт, что принтер определяет разрыв этикетки и видит его правильно говорит об относительной исправности датчика этикетки. Разрывы этикеток на графике изображены в виде всплесков, которые точно соответствуют расстоянию между этикетками. Принтер с таким профилем датчика будет воспринимать ленту как непрерывную, что мы и наблюдаем на практике, если нажать клавишу протяжки этикетки, то вместо одной этикетки выйдет несколько, а после этого принтер уйдет в ошибку, так как в параметрах принтера задана этикетка с разрывом. Фактически принтер согласно профилю этикетки воспринимает ленту с этикетками как подложку без этикеток.

Профиль этикетки

На представленном фото пики соответствуют подложке, а равнины соответствуют этикетке, этикетке , расстояния должны совпадать вплоть до миллиметра.

Образец профиля датчика, с отключенным из разъема датчиком (из-за размера этикетки не видно профиль полностью)

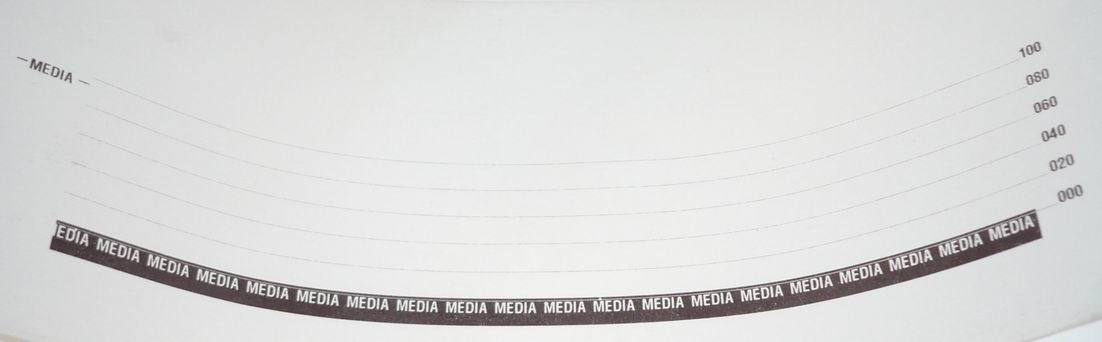

Профиль датчика этикетки с неисправным фотоприемником

Если  сетка печатается, а графика нет, то это значит, что датчики совсем не работают, либо не подключены.
