ПетВес ЕВ1-500РН2 (Unigram WI-2) - инструкция по калибровке весового терминала

Рис. Весовой терминал ПетВес ЕВ1-500РН2 (Unigram WI-2) с начинкой Мидл (LED-SMT-15)
Попал в ремонт весовой терминал ПетВес ЕВ1-500РН2 (Unigram WI-2)

с начинкой Мидл (LED-SMT-15). При включении выдавал на дисплее ошибку < -SYS- >. Найти методику калибровки у себя, в интернете, у коллег, на заводе изготовителе - не удалось. Попытаемся исправить сей курьез.

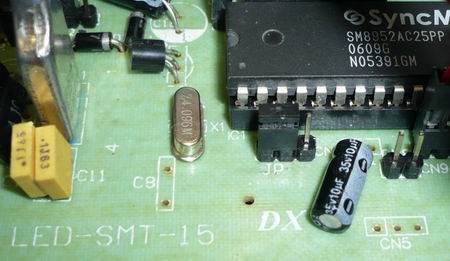

- Устанавливаем перемычку JP в положение CAL (CN6 ножки 1-2).
- Включаем, ждем прохождения автотестирования
- На дисплее <d= n> - дискретность взвешивания, где n:=1,2,5,10,20,50,100,200 (выбираем/перебираем клавишей
)
- Нажимаем клавишу
- На дисплее <dot= n> - положение запятой, где n=0,1,2,3,4,5 (выбираем/перебираем клавишей
)
- Нажимаем клавишу
- На дисплее <Zero n> - диапазон отслеживания нуля, где n=0.5, 1.0, 1.5, 2.0, 2.5 , 3.0 (выбираем/перебираем клавишей
)
- Нажимаем клавишу
- На дисплее попеременные надписи < FULL> и <nnnnnn> - наибольший предел взвешивания (НПВ) весов. Вход в режим изменения НПВ по клавише
. Далее клавишей
перебираем разряды слева на право (меню не циклическое), клавишей
меняем значение в мигающем разряде.
- После ввода последнего разряда (крайний правый) по клавише
весы выйдут на режим калибровки весом.
- На дисплее <LoAd>.
- Устанавливаем на платформу калибровочный вес, не менее 1/3 НПВ.
- Нажимаем клавишу
и указываем калибровочный вес установленный на платформе. Клавишей
перебираем разряды слева на право (меню не циклическое), клавишей
меняем значение в мигающем разряде.
- После ввода последнего разряда (крайний правый) по клавише
весы выдадут значение калибровочного веса.
- Выключаем весы.
- Удалаяем перемычку.
Пример.
Калибровка весового терминала ПетВес ЕВ1-500РН2 (Unigram WI-2) с начинкой Мидл (LED-SMT-15). НПВ - 500 кг, количество знаков после запятой 1, калибровочный вес 200кг.
- <d= 1>
- <dot= 1>
- <ZЕro 1>
- <FULL>
- набираем <00500.0>
- <LoAd>
- устанавливаем 200 кг на платформу.
- набираем<00200.0>
- <200.0>
