Tipro FCX-080-AR0-C15-01 - диагностика и ремонт картридера.

Сергей Валентинович Лагунов February 24, 2014 3367 просмотров

Пришедшая в ремонт POS клавиатура, вдруг неожиданно выявил провал знаний в ремонте целого пласта оборудования – считывателя карт с магнитной полосой (далее картридер). Ранее ремонт картридера заключался в замене неисправной магнитной головки, как правило, на этом ремонт и заканчивался. Диагностика таких устройств легко выявлялась простым визуальным осмотром, механический износ поверхности магнитной головки может обнаружиться механиком любой квалификации. Поэтому очередной ремонт изначально не предвещал проблем, однако ремонт перешел в затяжную фазу.

Клавиатура Tipro модель FCX-080-AR0-C15-01 со встроенным считывателем карт с магнитной полосой двунаправленный 3 дорожки считывания стандарта ISO7811.

Простая замена магнитной головки результатов не дала, несмотря на полную идентичность рабочей дорожки.

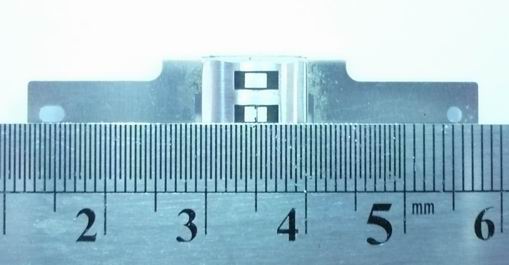

Расположение второй дорожки на неисправной магнитной головке	Расположение второй дорожки на вновь устанавливаемой магнитной головке

Как видно из фото, расположение считывающего элемента совпадает полностью, но вот замененная магнитная головка отказалась работать.

А дальше началось «подгонка» и тестирование картридера, надо сказать безрезультатная. А дальше началось «подгонка» и тестирование картридера, надо сказать безрезультатная. В качестве варианта рассматривалась причина - разная высота выступающей вперед рабочей части головки, но заказанная магнитная головка с такими же геометрическими размерами дала аналогичный результат, картридер упорно отказывался работать.

Разная высота выступающей части магнитной головки не является причиной неработоспособности картридера (слева неисправная головка - справа новая)

Покупка другого типа головки дала «ценные» знания, головки по высоте бывают как минимум двух типов, это следует учитывать при покупке магнитных головок.

Немного теории

Карту стандарта ISO можно считывать в обоих направлениях, а карту стандарта JIS – только в одном направлении.
Магнитные полосы бывают двух видов: с высокой степенью коэрцитивности (HiCo) в 4000 эрстед и низкокоэрцитивные (LoCo) с 300 эрстед, иногда 2750 эрстед.
Высококоэрцитивные магнитные полосы черного цвета используются в картах с большой частотой использования, низкоэрцитивные магнитные полосы светло-коричневого цвета имеют низкую надежность, которая компенсируется стоимость.
Картридеры для чтения читают оба типа магнитных полос, а вот для записи картридер для высококоэрцитивных карт универсальный, в отличии от картридера для низкокоэрцитивных карт, который может записывать только низкокоэрцитивные карты

Описание стандарта ISO7811(на русском). Весь стандарт можно описать в двух схемах – диаграммах
