Микро 101 - обзор кассового аппарата от инженера ЦТО
![](https://zipstore.ru/wa-data/public/blog/img/mikr101_011.jpg)
Рис. Микро 101, двухпринтерный, дата выпуска 1995г.
В феврале подарили неисправный двухпринтерный ККМ Микро 101 1995 г.в. со словами – «На запчасти». Откровенно говоря, разбирать такое чудо – было бы кощунством, хотя и починить, шансов тоже мало, запчастей найти практически невозможно. Так и лежало это чудо российской техники на складе, ожидая подходящего момента.
И момент настал, очередное дежурство и появилось время поковыряться в ККМ.
ККМ на удивление оказался в хорошем состоянии и полной комплектности, есть даже ключик принтерного отсека и блокировочная планка режима Z2.
![](https://zipstore.ru/wa-data/public/blog/img/mikr101_031.jpg)
Рис. Микро 101, двухпринтерный, дата выпуска 1995г, вид сбоку.
![](https://zipstore.ru/wa-data/public/blog/img/mikr101_041.jpg)
Рис. Микро 101, двухпринтерный, дата выпуска 1995г, вид сзади. С шильдика мы узнаем, что данный представитель семейства ККМ относится к классу портативных.
ККМ сделан таким образом, что если закрыть крышку принтерного отсека на замок, то у оператора не было доступа к режиму снятия Z отчетов. Грамотные администраторы обычно отламывали этот аппендикс на крышке, таким образом переключать режимы ККМ можно было без открытия крышки принтерного отсека.
![](https://zipstore.ru/wa-data/public/blog/img/mikr101_021.jpg)
Рис. Микро 101, крышка принтерного отсека.
Оба принтера в ККМ Микро 101 в идеальном состоянии.
![](https://zipstore.ru/wa-data/public/blog/img/mikr101_061.jpg)
Рис. Чековый принтер практически в идеальном состоянии.
![](https://zipstore.ru/wa-data/public/blog/img/mikr101_071.jpg)
Рис. Чековый принтер, визуально - шестерни не имеют износа.
![](https://zipstore.ru/wa-data/public/blog/img/mikr101_081.jpg)
Картридж не заменялся 19 лет, а краска не высохла.
Принтер ударно-бойкового типа. Цифры нанесены на резиновом барабане для необходимости печати выбирался нужный символ и по нему ударял боек, цифра отпечатывалась на бумаге. Отсюда следует простой вывод, принтер мог печатать только очень ограниченную информацию.
Вообще принтера у двухпринтерного ККМ Микро были довольно слабым местом и требовали довольно пристального наблюдения со стороны механиков. Была там особенная деталька, которая имела тенденцию изнашиваться, но после разборки сборки принтер некоторое время работал. Поэтому эти принтера механики разбирали и собирали с закрытыми глазами. Печать происходила на бумаге шириной 40 мм. Датчик бумаги был выполнен несколько нестандартно.
![](https://zipstore.ru/wa-data/public/blog/img/mikr101_091.jpg)
Рис. Многофункциональный датчик бумаги
Два штырька, которые замыкала пружинистая пластинка установленная на крышке, в случае окончания чековой ленты. Сам датчик бумаги при этом являлся ограничителем ширины бумаги и обеспечивал уменьшение нагрузки на принтер – исключая заклинивания бумаги в случае сильно большого перегиба.

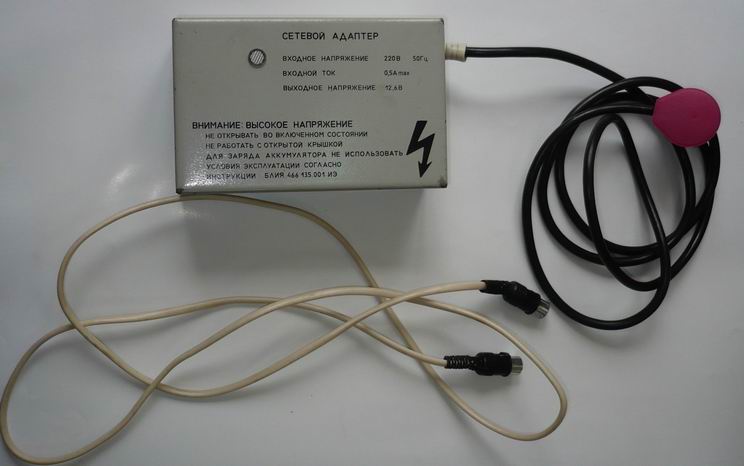

Малогабаритный блок питания для портативной ККМ отличается своими особо малыми габаритами, и весит тяжелее самой ККМ. Корпус выполнен из формовочного стального листа.
![](https://zipstore.ru/wa-data/public/blog/img/mikr101_051.jpg)
Рис. Малогабаритный блок питания для малогабаритной ККМ.
Так как все выглядит довольно хорошо, то включаем ККМ не разбирая. ККМ включился и бодро прочирикал обоими принтерами, а барабан контрольной ленты глухо прорычал в ответ. Пытаемся пробить 1 руб. 11 коп., и снять Z отчет (Не уверен, что Z отчет, в режиме Z1 жмем 0 и желтую клавишу)
![](https://zipstore.ru/wa-data/public/blog/img/mikr101_101.jpg)
Рис. Микро 101, чек на 1,11 и Z отчет.
Дату запрограммировать удалось (в режиме калькулятор – дата - Д+1 – дата – желтая клавиша)
А вот время не удалось (в режиме калькулятор – время - Д+2).
Программирующий код – 1151. Но как перевести в копейки работу ККМ так и не вспомнилось.
Разбираем ККМ.
![](https://zipstore.ru/wa-data/public/blog/img/mikr101_111.jpg)
Рис. Микро 101, желтый провод не дает разложить ККМ, пришлось сильно изгибать разъем, разъем вот-вот сломается.
Сразу вспомнился основной и необъяснимый прикол ККМ Микро 101 всех типов, желтый жгут проводов соединявший блок питания с материнской платой был короче необходимого на 10 мм, и в результат разложить ККМ как книжку не удавалось. В связи с этой особенностью ККМ, при диагностировании приходилось делать замеры на боку.
![](https://zipstore.ru/wa-data/public/blog/img/mikr101_121.jpg)
Рис. Микро 101, основное ремонтно диагностическое положение ККМ, материнская плата на боку.
ПЗУ установлена на колодке, и что бы не выпала, держится на проволочных держателях. В отсутствии ФП, заводской номер хранится в ПЗУ.
![](https://zipstore.ru/wa-data/public/blog/img/mikr101_131.jpg)
Рис. ПЗУ для надежности закреплено проволочками. На заднем плане не впаянный разъем для ФП
![](https://zipstore.ru/wa-data/public/blog/img/mikr101_141.jpg)
Рис. Аккумуляторы для поддержки ОЗУ до сих пор не потекли
Несмотря на древность аккумуляторов, состояние последних довольно удовлетворительное, не прогнили и не потекли. Можем ошибаться, но данные аккумуляторы нужны только для подпорки ОЗУ. На таймере сидели другие элементы, просто батарейки, которые устанавливались в днище ККМ.
![](https://zipstore.ru/wa-data/public/blog/img/mikr101_171.jpg)
Рис. Процессор явно не родной.
Беглый осмотр выявил, процессор не родной. Качество пайки явно выдавало пришельца, но такая пайка, не признак кривых рук ремонтника, во времена отсутствия паяльных станции – температура на жале было понятием относительным. На лицо явный перегрев жала паяльника, поэтому некоторые дорожки поотлетали.
![](https://zipstore.ru/wa-data/public/blog/img/mikr101_151.jpg)
Рис. Микро 101, вид снизу.

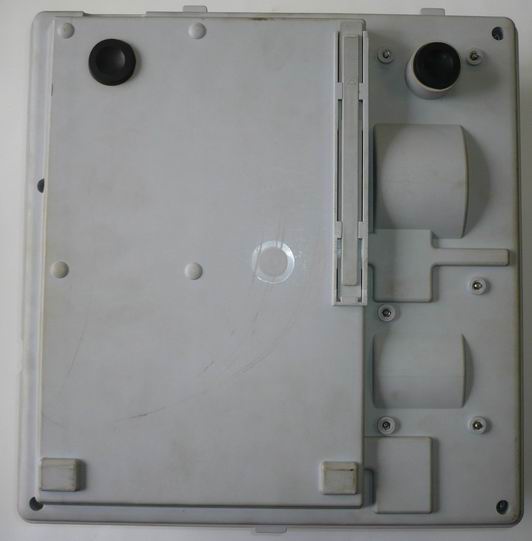

Днище ККМ вызывает отдельное восхищение, а точнее резиновые ножки. Эти ножки никогда не отваливались и не давали кататься по столу корпусу ККМ. Снизу есть батарейный отсек, туда можно установить батарейки и превратить ККМ в часы.
