InterTradeShop - обзор блока управления транспортерной ленты, схемы

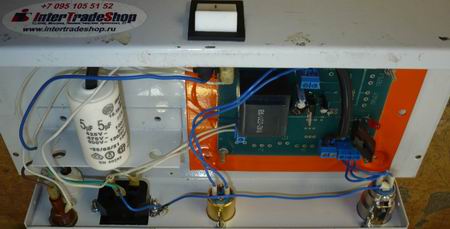

Рис. 1 Блок управления транспортерной лентой кассового узла InterTradeShop, вариант «эконом»
Интересный образец блока управления транспортерной ленты попал в мастерскую, производитель InterTradeShop. Ранее подобные блоки управления попадали в ремонт, но были радикально сложнее, чем рассматриваемый образец. Блок управления снят с кассового узла 2006 г.в. соответственно, с 2006 по 2014г. блок питания в ремонт не попадал, что косвенно говорит о качественно рассчитанной схеме управления.
|
|
| Рис. 2 Блок управления транспортерной лентой кассового узла InterTradeShop, вариант «эконом», упрощенная электрическая схема. | Рис. 3 Блок управления транспортерной лентой кассового узла InterTradeShop, вариант «эконом», полная электрическая схема. |
Схема блока управления, не смотря на свою лаконичность и сходство с радиолюбительской поделкой, выполнена очень профессионально. Ранее мы рассматривали простейшую реализацию блока управления транспортером кассового узла, правда, в академических целях, однако встретить на практике еще более простую схему не удавалось.
 |
 |

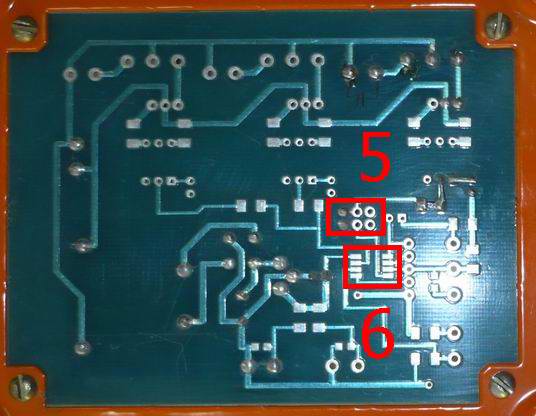

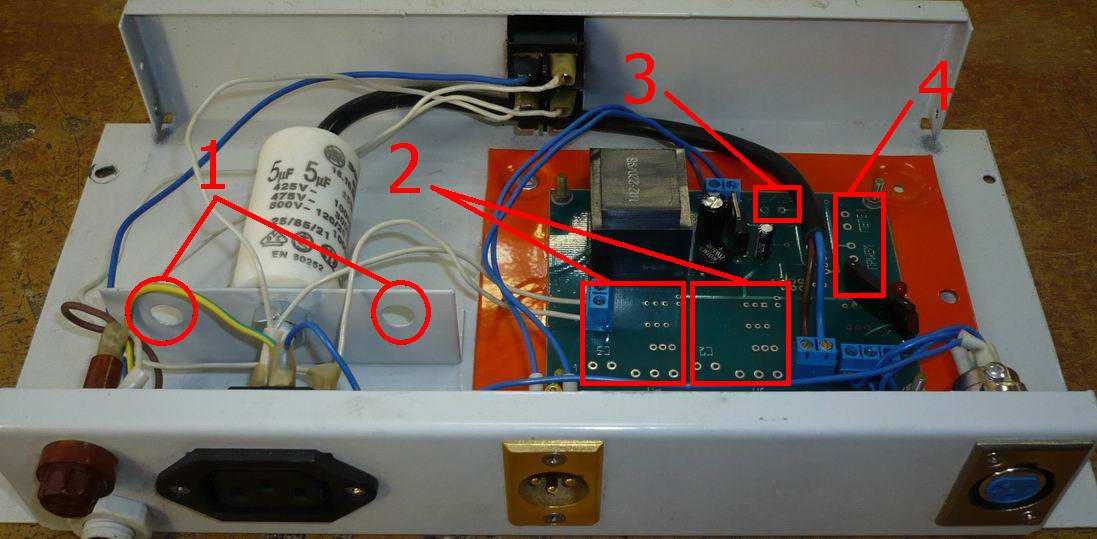

| Рис. 4 Блок управления транспортерной лентой кассового узла InterTradeShop, вид сверху | Рис. 5 Блок управления транспортерной лентой кассового узла InterTradeShop, вид со стороны монтажа |
Разводка печатной платы говорит о возможности подключения и использования:
- двух дополнительных нагрузок, будь то электромотор или лампа рис. 4 поз.1,2,
- оптических датчиков для возможности автоматического режима работы рис. 4 поз.4
- переключателя режима работы блока управления – ручной/автоматический рис. 4 поз.3,
- наличие процессора на борту рис. 5 поз.6, позволяет реализовать автоматическое отключение ленты, в случае если датчики долгое время не срабатывают
- настройка алгоритма работы блока управления на уровне джамперов рис. 5 поз.5
Невозможно не отметить решения, которые бросаются в глаза опытному механику.
Рис. 6 Блок управления транспортерной лентой кассового узла InterTradeShop - лаконичность, простота и надежность на достойном уровне.
Железный корпус, что говорит о повышенной электробезопасности прибора, собственно выключатель, коммутирующий обе фазы подтверждает этот факт. Несмотря на простейшую схему, у разработчика нашлось места для установки средств диагностики. Абсолютно никчемный с точки зрения схемотехники светодиод в цепи управления двигателя, позволяет значительно облегчить работу линейного механика.
Комментарии.
В данном случае в ремонт попал качественный блок управления транспортерной ленты кассового узла, но явно эконом класса, хотя в случае необходимости он легко превращается в представителя элит класса, по функционалу почти не уступающий Geko 501, а по простоте и надежности значительно превосходящий.
