LG Flatron L1510S - включается и тут же гаснет подсветка

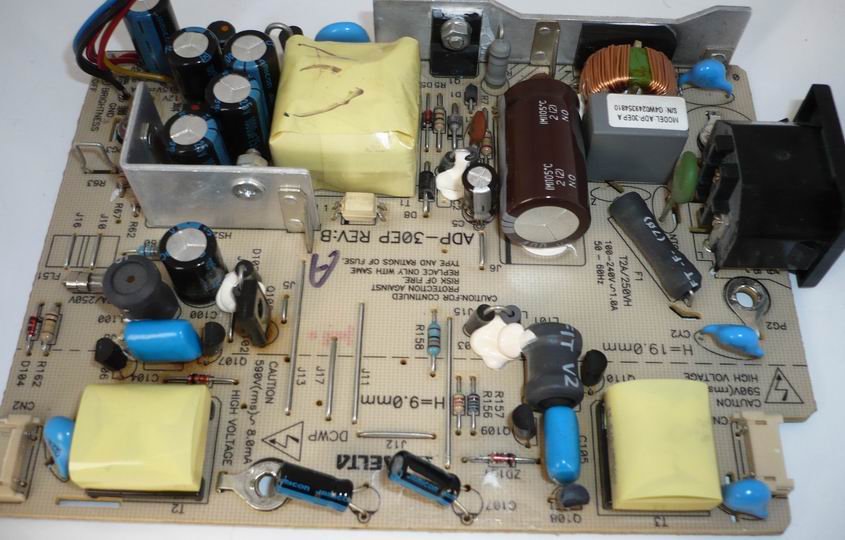

Рис. Инвертор ADP-30EP REV:B
Введение. И снова пришлось столкнутся с «эффектом электрички». В ремонт одновременно пришли несколько мониторов LG Flatron L1510S от разных клиентов. Не смотря на малую диагональ - эти мониторы дают качественную картинку и часто клиенты соглашаются на ремонт. А уж по разнообразию используемой начинки служат наглядным примером инженерного непостоянства. При всем разнообразии исполнений мониторов LG Flatron L1510S в трех мониторах оказался одинаковый инвертор DELTA ADP-30EP (REV: B), его мы и рассмотрим в нашем материале.
Поломка №1

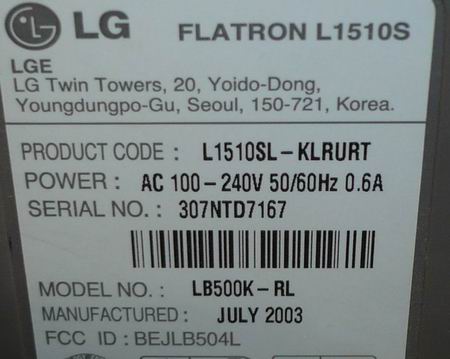

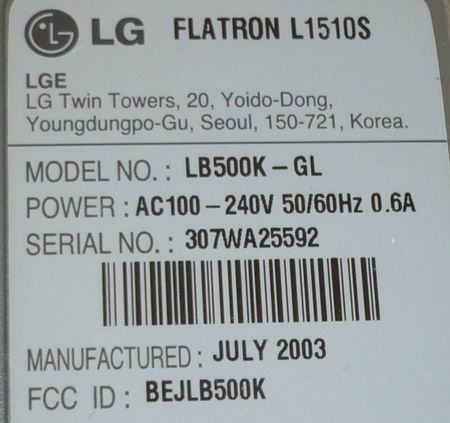

Неисправность со слов заказчика. Монитор LG Flatron L1510S вариант 1, вариант 2 включается и тут же гаснет подсветка.
Вариант 1
Первичная диагностика. Замена всех конденсаторов по питанию и пусковых конденсаторов результатов не дала.
Ремонт. Схему инвертора ADP-30EP (REV: B) найти не удалось, да если честно и не искали, ремонт делали по универсальной схеме для всех старых мониторов, которая подходит к 90% мониторов 2003 г.в.
Рис. Универсальная схема, подходит к большинству старых мониторов.
Отличительная особенность инвертора ADP-30EP (REV: B) - наличие электролитов С106, С107 (или С219, С220 по универсальной схеме) в цепях детектора обратной связи инвертора. Эти конденсаторы подпирают диод детектора цепи обратной связи и фактически являются сглаживающим в цепи выпрямителя обратной связи. В современных инверторах подобного инженерного решения не встретить, поэтому есть высокий шанс пропустить эти конденсаторы при замене всех электролитических конденсаторов инвертора, тем более эти конденсаторы никогда не вздуваются.
Рис. Конденсаторы С106, С107 в цепи детектора обратной связи обоих ламп.
Характерной чертой этих конденсаторов – малая емкость, необходимая для безинерционной работы обратной связи. Как уже было отмечено ранее в этом инверторе, если поменять пусковые и конденсаторы по питанию, то проблема не устранится – для устранения неисправности необходимо заменить конденсаторы в детекторе обратной связи. Практика показывает – один из конденсаторов уходит в обрыв.
Поломка №2
Неисправность со слов заказчика. Монитор LG Flatron L1510S вариант 1, вариант 2 включается и тут же гаснет подсветка.
Первичная диагностика. Замена всех конденсаторов по питанию и пусковых конденсаторов результатов не дала, в том числе в цепи детектора обратной связи С106, С107 (или С219, С220 по универсальной схеме) результатов не дала.
Ремонт. Даже беглый осмотр дает представление о поломке - под транзистором включения питания Q105(B1116) автогенератора наблюдаются следы перегрева, таким образом, приходим к выводу – неисправен конденсатор С104, найти точно такой же не удалось, меняем на более менее подходящий, однако в этом случае придется менять конденсатор С105 в другом плече, во избежание перекоса.
Рис. Генератор с самовозбуждением, с яркостным транзистором, хорошо видны следы перегрева. Неисправный конденсатор заменен на подходящий.
Неудивительно, что одной заменой конденсаторов ремонт закончить не удалось, сгорел яркостной PNP транзистор Q105 (B1116). Так как PNP транзисторы сами по себе довольно редкие, найти аналогичный не удалось как новый, так и б/у. Ставим первый попавшийся под руку PNP транзистор с детектора PRO1500IR, а именно транзистор B772, которых пруд пруди. Неисправность устранилась.
7 comments
Можем ошибаться, Q101 имеет маркировку YB, согласно гугл поиску это цифровой PNP транзистор RN2102F , цифровой транзистор прозванивать бесполезно, там резисторы.
Мы же не разработчики, мы практики, ставим просто конденсаторы которые есть под рукой, если через неделю монитор возвращается - то больше эти конденсаторы не используем.
Не ставим плоские зеленые, стараемся не ставить дутые красные, синие ставили - никогда не подводили.
Неисправность конденсатора С9 (2,2 нФ 400В) в снабберной цепи видна невооруженным взглядом. Снизу конденсатор в оригинале, сверху пробитый.
Зеленый плоский конденсатор, сверху после года эксплуатации, снизу новый.
Рис. 4 Неисправность конденсатора C10 (0,1 мкФ 630В) в цепи выпрямителя видна невооруженным взглядом.
Дутый красный конденсатор (на фото неисправный), как правило любит лопаться
+14В для начала, плюс конденсаторы в обратной связи.
Причина такая же наверно? Во сколько финансово встаёт ремонт такого типа. Пока не разбирал. у меня LG FT L1718S Стрёмно.
Советы дельные. Спасибо.
