M-ER 333 (2013 г.в.) - калибровка

September 7, 2021 148 просмотров

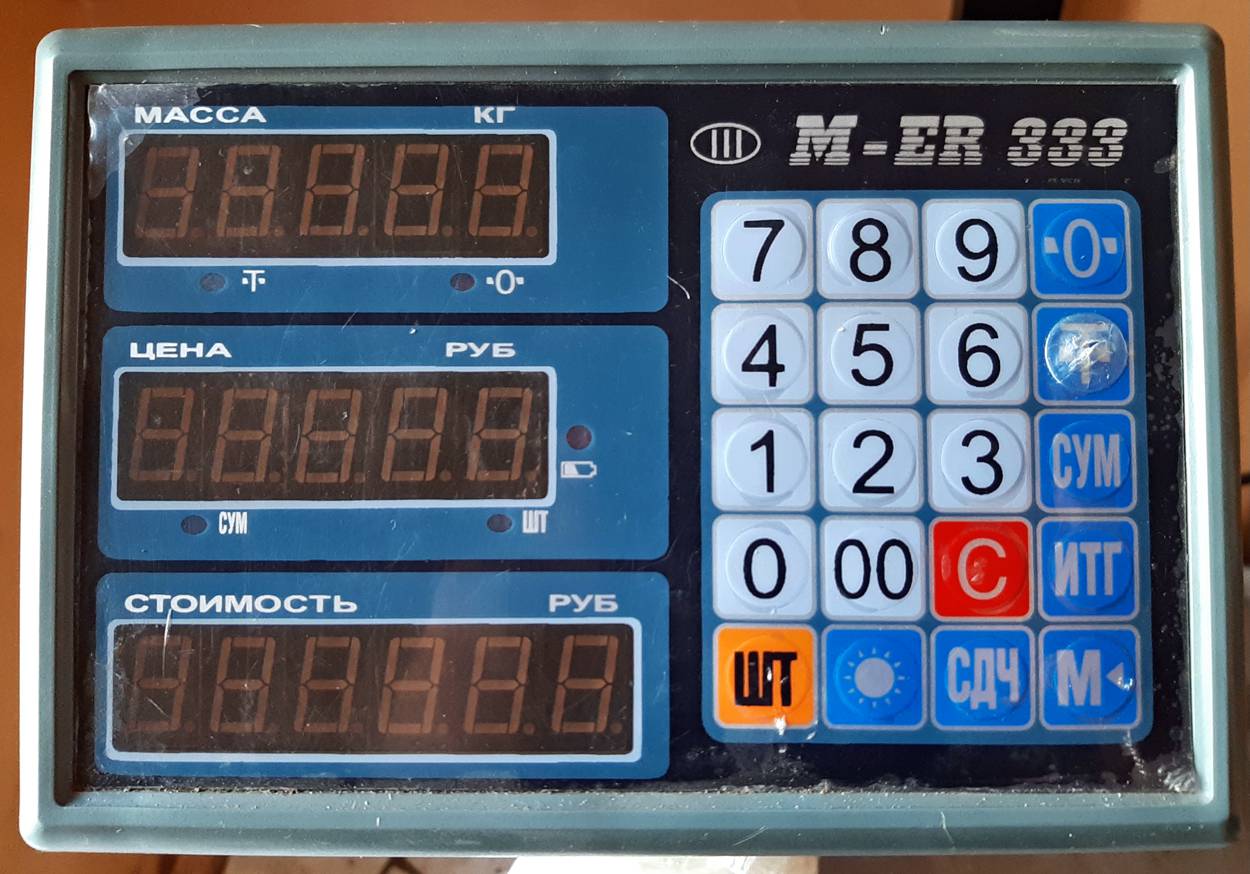

Весы M-ER 333 с прошивкой 28/06/2013 выпускались в двух модификациях  LED (на фото) и LCD.

Инструкция по калибровке действительна для обоих модификаций дисплея - LED и LCD, но при условии версия прошивки у обоих типов дисплея  - одна и та же, а именно - 28/06/2013.

На шильдике с заводским номером, прошивка от 28/06/2013 называется - ver. 1.01 (хотя при включении, на дисплее высвечивается версия 1.5)

Калибровка весов M-ER 333 для прошивки 28/06/2013 (на примере весов НПВ 150 кг.):

1. Включить весы и подождать 3-5 минут во включенном состоянии.
2. Набрать на цифровой клавиатуре пароль калибровки - 2008 (у других версий прошивок, пароли могут отличаться, встречались варианты пароля - 8028, 8026, 9137 ).
3. Нажать клавишу М<.

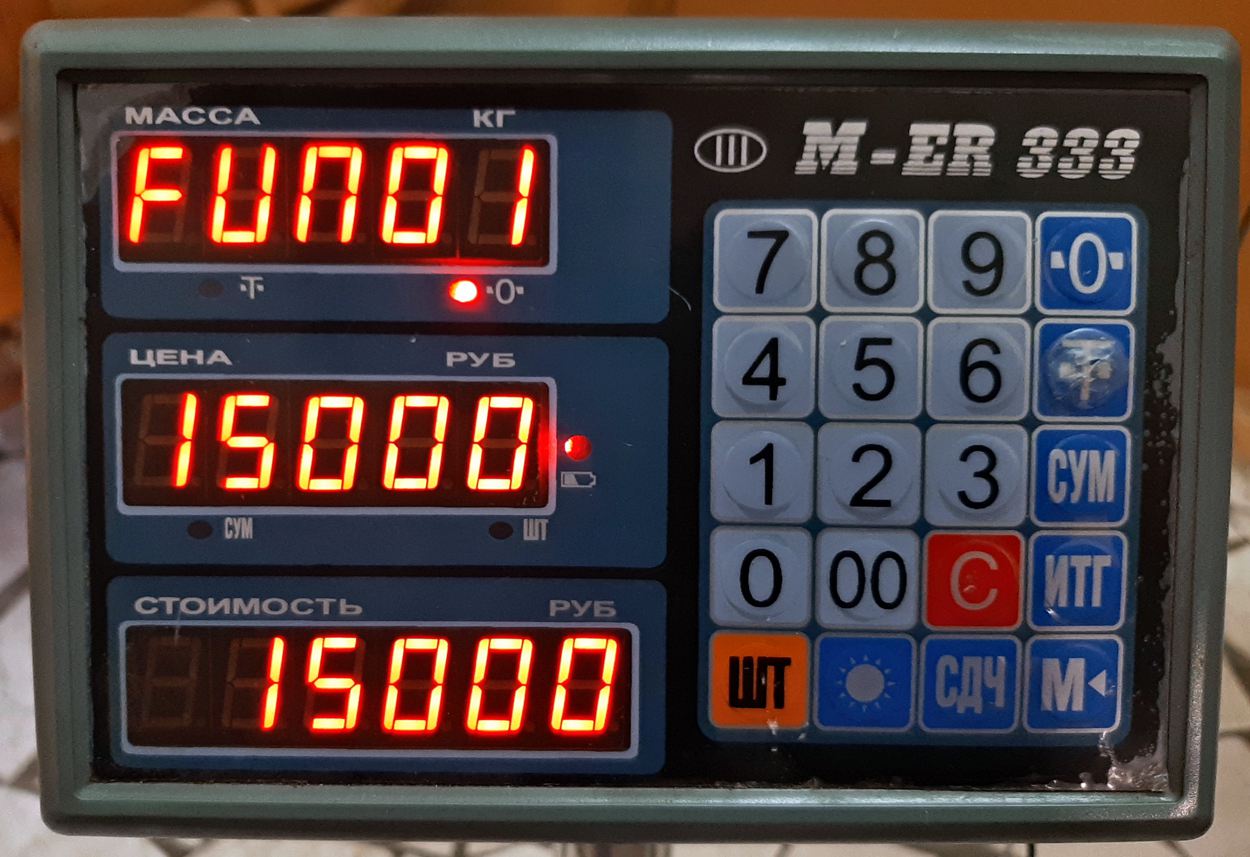

4. На дисплее, в окошке "Масса", появится сообщение "FUN01"

Значения остальных дисплеях значения для весов НПВ 150 кг.

5. Нажать клавишу СДЧ
6. На дисплее, в окошке "Масса", появится сообщение "FUN09"

На остальных дисплеях указан калибровочный вес (на фото 40% от НПВ - т.е. 60 кг.)

7. Нажать клавишу С (если значение калибровочного веса не устраивает).
8. Набрать значение калибровочного веса, но не менее 20% от НПВ. Для значения калибровочного веса 150 кг. надо набрать 15000
9. Нажать клавишу Т.
10. Снять гири.
11. Выключить-включить весы, после завершения тестирования, на дисплее "Цена" появится число калибровок произведенных на весах, его надо запомнить.

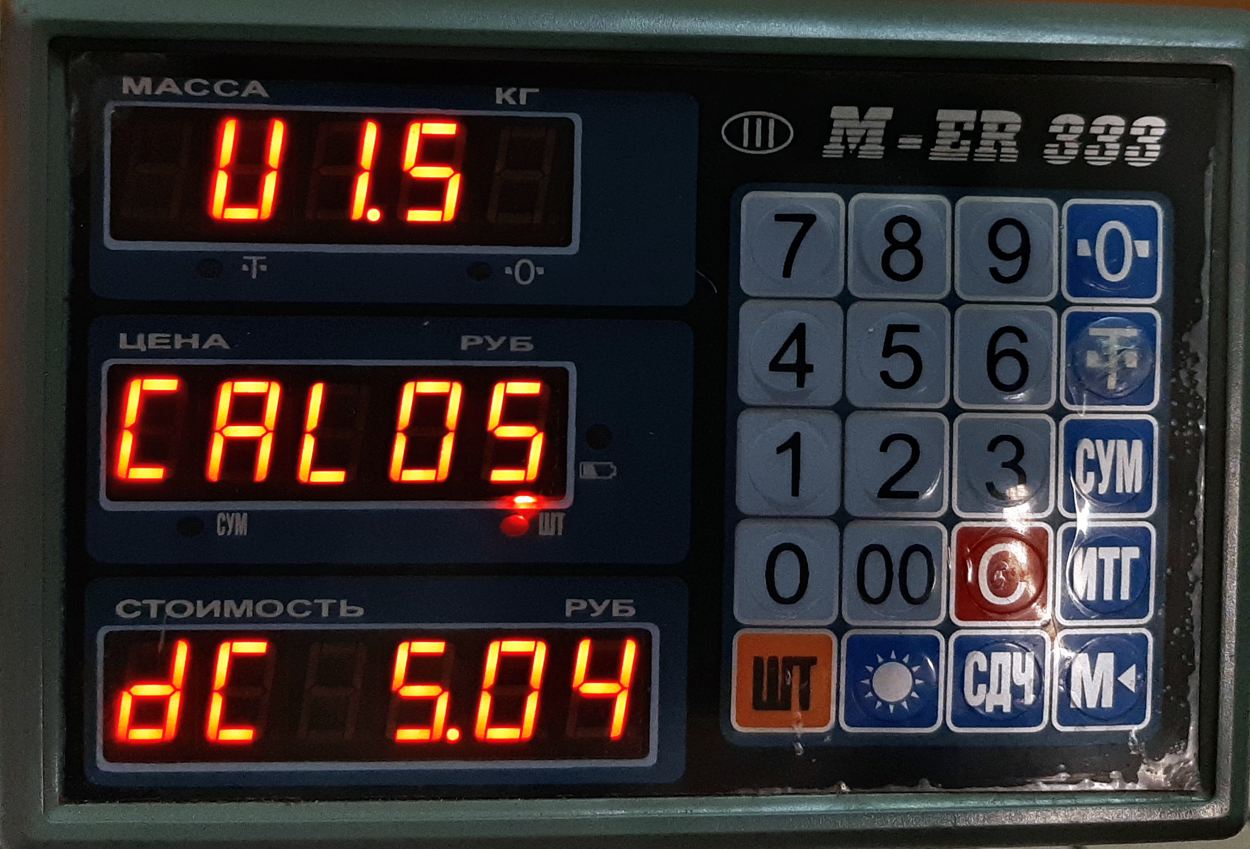

После тестирования сегментов дисплея, на экран весов выведется служебная информация (V 1.5 - версия ПО 1.5, CAL05 - количество калибровок - 5 шт, dC 5.04 - напряжение выдаваемое сетевым адаптером, Uпит=5,04В).

Если после введения калибровочного пароля надпись "FUN01" не появляется, то следует:

1. Проверить версию ПО весов, она высвечивается при включении весов.



НПВ весов 150 кг, версия ПО 28/06/2013.

1.1. Разобрать весы и снять калибровочный джампер, далее выполняем калибровку, как описано выше.
1.2. Установить калибровочный выключатель, собрать весы.

2. В случае отсутствия доступа к калибровочному джамперу - набрать 9137, далее выполняем калибровку, как описано выше.
