Magner 926 - обзор, регулировка, настройка, ремонт

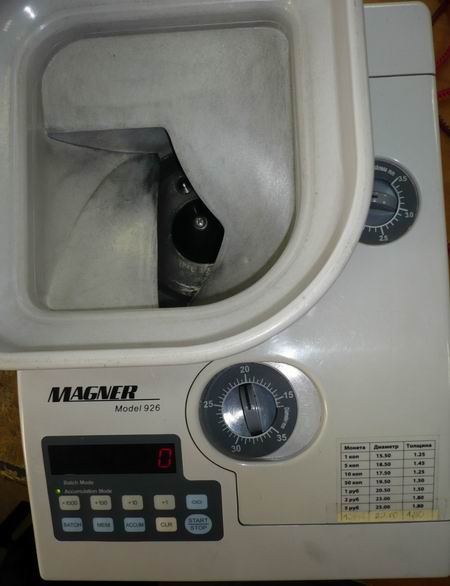

Рис. 1 Сортировщик монет Magner 926.
Довольно интересный представитель в ряду сортировщиков монет, скорость пересчета и надежность впечатляет. Но как любая профессиональная техника требует периодического технического обслуживания. К сожалению, за весь период работы в сервисном центре, подобный счетчик не приносили на ТО, а в мастерскую уже попадали в доведенном до крайности состоянии.
Состояния может быть четыре.
Счетчик при сортировке откидывает в карман для выбраковки монеты, на которые настроен в данный момент. Неправильно настроен регулятор диаметра монет.
Рис. 2 Сортировщик монет Magner 926, фиксаторы регуляторов толщины и диаметра монет.
Настройка по диаметру монет.
- У регулятора диаметра монет ослабляем один винт, рис. 3 поз.3.
- В проходной канал устанавливаем монету и зажимаем регулятором диаметра.
- Поворачиваем регулятор в сторону увеличения диаметра на 1 щелчок (не деление, а именно щелчок).
- Ослабляем второй винт рис. 3 поз.4.
- Закрываем крышку и по таблице устанавливаем указатель ручки на нужное деление (ручка должна свободно болтаться на валу, вращение ручки не сопровождаться щелчками).
- Открываем крышку и затягиваем один винт рис. 3 поз.4, затем второй рис. 3 поз.3.
Счетчик глотает монеты. Одну монету приходится выковыривать из счетчика пинцетом. Неправильно настроен регулятор ширины монет.

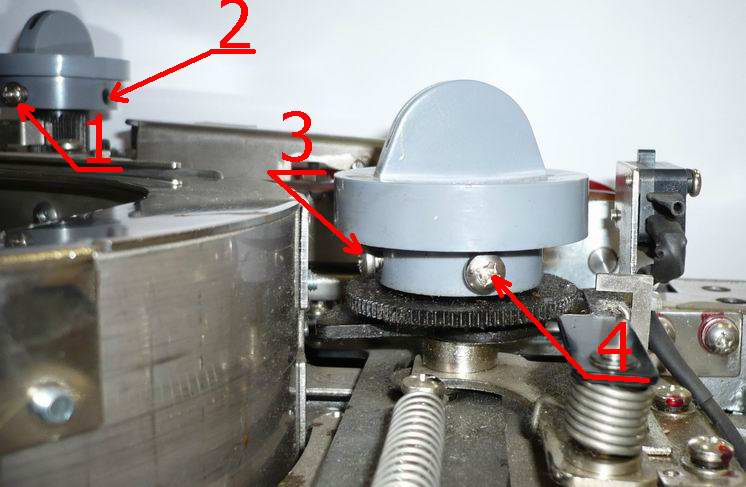

Рис. 3 Сортировщик монет Magner 926, застрявшая монет говорит о неправильно настроенной толщине монет.
Настройка по толщине монет.
- У регулятора толщины монет ослабляем штифт, рис.3 поз.2. Для этого понадобится шестигранник который используется в весах CAS, Mettler Toledo.
- Регулятором толщины зажимаем монету затем вращая в сторону увеличения толщины монет, на каждом щелчке проверяем ход монеты, щелкаем до тех пор пока монета не начнет проходить по толщине свободно.
- Ослабляем крепежный винт рис.3 поз.1
- Закрываем крышку и по таблице устанавливаем указатель ручки на нужное деление (ручка должна свободно болтаться на валу, вращение ручки не сопровождаться щелчками).
- Открываем крышку и затягиваем один винт рис. 3 поз.2, затем штифт рис. 3 поз.1.
Счетчик не считает монеты. Регуляторы диаметра и толщины монет выставлены и настроены правильно. Пружина откидного механизма потеряла жесткость.

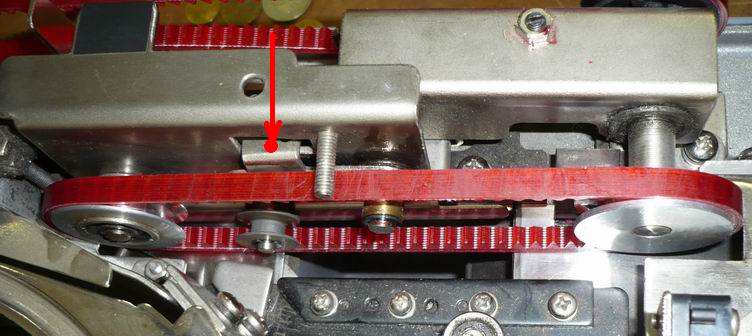

Рис. 4 Сортировщик монет Magner 926, подпружиненный фрикцион.
Проверка подпружиненного фрикциона.
- Блокируем датчик открытия крышки
- Отверткой прижимаем вниз, по направлению стрелки рис. 4, подпружиненный фрикцион.
- Если сортировщик начал захватывать монеты, то пружина под замену
Рис. 5 Сортировщик монет Magner 926, пружина фрикциона.
- Если сортировщик не захватывает монеты, уменьшаем ход ограничителя фрикциона.
Рис. 6 Сортировщик монет Magner 926, ограничитель хода фрикциона.
Счетчик сортирует монеты, износ фрикционного ремня виден даже неопытному специалисту. Меняем все три ремня. Один в один подходят ремни, которые идут в комплекте с новыми PRO CS-200A. Если два ремня меняются без проблем – то для замены третьего придется снимать днище
